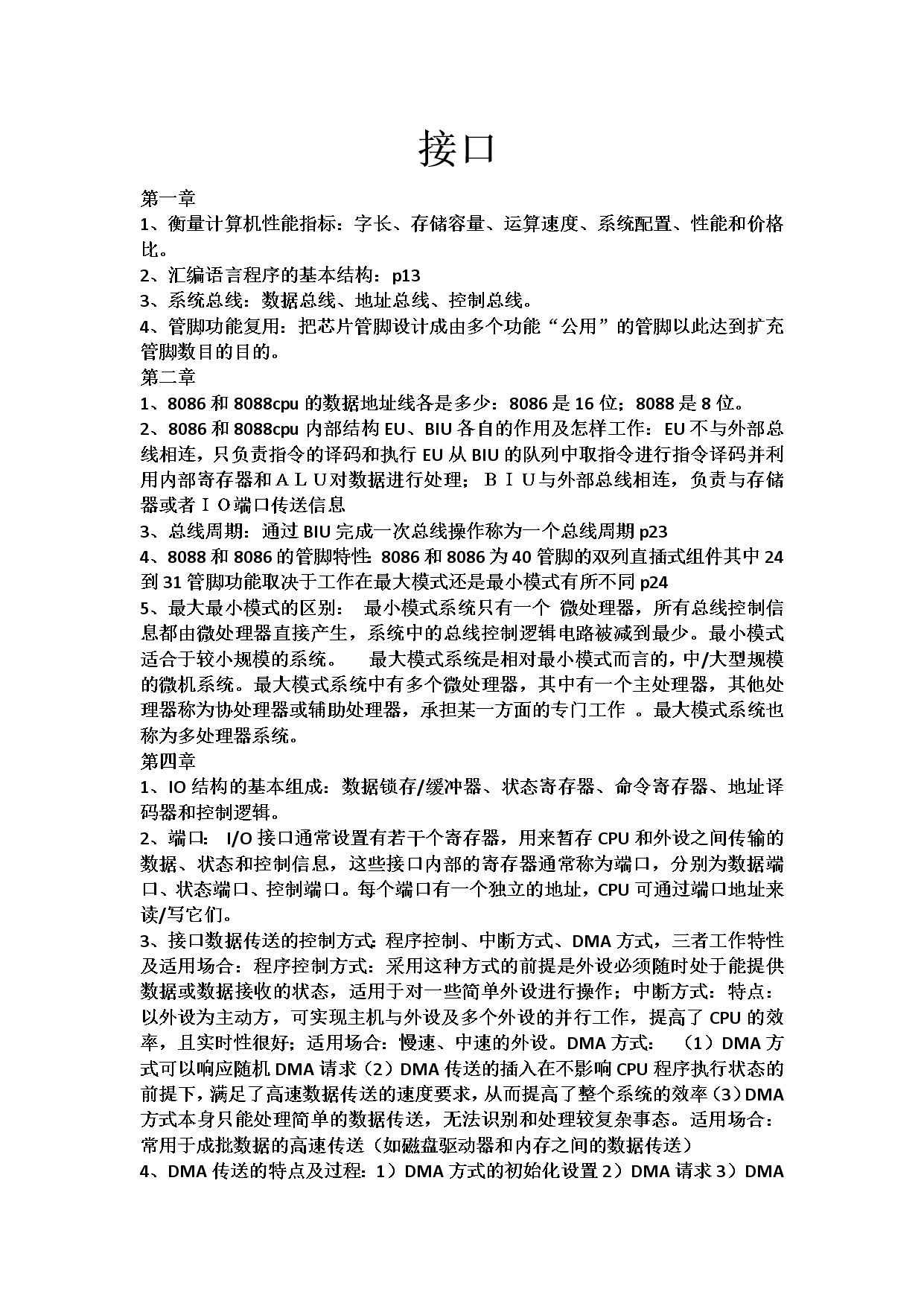

接口第一章1、衡量计算机性能指标：字长、存储容量、运算速度、系统配置、性能和价格比。2、汇编语言程序的基本结构：p133、系统总线：数据总线、地址总线、控制总线。4、管脚功能复用：把芯片管脚设计成由多个功能“公用”的管脚以此达到扩充管脚数目的目的。第二章1、8086和8088cpu的数据地址线各是多少：8086是16位；8088是8位。2、8086和8088cpu内部结构EU、BIU各自的作用及怎样工作：EU不与外部总线相连，只负责指令的译码和执行EU从BIU的队列中取指令进行指令译码并利用内部寄存器和ＡＬＵ对数据进行处理；ＢＩＵ与外部总线相连，负责与存储器或者ＩＯ端口传送信息3、总线周期：通过BIU完成一次总线操作称为一个总线周期p234、8088和8086的管脚特性：8086和8086为40管脚的双列直插式组件其中24到31管脚功能取决于工作在最大模式还是最小模式有所不同p245、最大最小模式的区别： 最小模式系统只有一个 微处理器，所有总线控制信息都由微处理器直接产生，系统中的总线控制逻辑电路被减到最少。最小模式适合于较小规模的系统。 最大模式系统是相对最小模式而言的，中/大型规模的微机系统。最大模式系统中有多个微处理器，其中有一个主处理器，其他处理器称为协处理器或辅助处理器，承担某一方面的专门工作 。最大模式系统也称为多处理器系统。第四章1、IO结构的基本组成：数据锁存/缓冲器、状态寄存器、命令寄存器、地址译码器和控制逻辑。2、端口： I/O接口通常设置有若干个寄存器，用来暂存CPU和外设之间传输的数据、状态和控制信息，这些接口内部的寄存器通常称为端口，分别为数据端口、状态端口、控制端口。每个端口有一个独立的地址，CPU可通过端口地址来读/写它们。 3、接口数据传送的控制方式：程序控制、中断方式、DMA方式，三者工作特性及适用场合：程序控制方式：采用这种方式的前提是外设必须随时处于能提供数据或数据接收的状态，适用于对一些简单外设进行操作；中断方式：特点：以外设为主动方，可实现主机与外设及多个外设的并行工作，提高了CPU的效率，且实时性很好；适用场合：慢速、中速的外设。DMA方式： (1)DMA方式可以响应随机DMA请求(2)DMA传送的插入在不影响CPU程序执行状态的前提下，满足了高速数据传送的速度要求，从而提高了整个系统的效率(3)DMA方式本身只能处理简单的数据传送，无法识别和处理较复杂事态。适用场合：常用于成批数据的高速传送(如磁盘驱动器和内存之间的数据传送)4、DMA传送的特点及过程：1)DMA方式的初始化设置2)DMA请求3)DMA响应4)DMA传送5)DMA结束第五章1、中断处理过程：1)中断请求2)中断判优3)中断响应4)中断处理5)中断返回p672、中断向量：中断向量是指中断服务程序的入口地址8088\8086的中断服务器的入口地址用16位地址段CS和16位偏移地址IP表示(CS：IP)，地址数据长度为4 个字节其中低地址的2字节存放偏移地址IP，高地址的2字节存放段地址CS。3、中断向量表：中断向量在中断向量表存放的位置称为中断向量表地址；中断向量表地址=终端类型号*4.4、设置中断向量表的方法：(1)定义数据段 VECDATA SEGMENT AT 0 ORG N*4 VINSUB DW NOFFSET, NSEG … … VECDATA END2)利用DOS功能调用 MOV AX, NSEG MOV DS, AX MOV DX, NOFFSET MOV AH, 25H MOV AL, N INT 21H 3)编制一段程序 N EUQ 32H MOV AX,0 MOV ES,AX MOV BX,N*4 MOV AX,OFFSET INTN_PRO MOV ES:WORD PTR [BX],AX MOV AX,SEG INTN_PRO MOV ES:WORD PTR[BX+2],AX … INT N … INTN_PRO: … IRET5、中断的分类：硬件中断(非屏蔽中断NMI和可屏蔽中断INTR)、软件中断(专用中断和INTn指令中断)p72第六章1、8259内部结构：8259由中断请求器IRR、中断屏蔽寄存器IMR、终端服务寄存器ISR、优先级分析器PR、控制逻辑、数据总线缓冲器、读/写逻辑和级联缓冲/比较器。P782、主要引脚的特性：p803、终端管理方式：优先级设置方式、中断屏蔽方式、中断结束方式、中断请求引入方式p824、初始化命令字、操作命令字p83~p855、8259的初始化流程6、8237的内部结构：8237A内部有4个独立的DMA通道、公共的控制寄存器、状态寄存器、读写逻辑、控制逻辑。DMA通道包括模式寄存器、基地址寄存器、当前地址寄存器、基本字节计数器、当前字节计数器、请求触发器、屏蔽触发器。7、存储器与外设之间数据传送、存储器与存储器之间的数据传送p878、DMA传输类型：⑴ DMA读：把数据由存储器传送到外设，由/MEMR有效从存储器读出数据，由/IOW有效把这一数据写入外设。⑵ DMA写：把外设输入的数据写入存储器。由/IOR有效从外设输入数据，由/MEMW有效把这一数据写入存储器。⑶ 检验：是一种伪DMA传送，其目的是对内部读/写功能进行校验。9、DMA传输方式：1)单字节传输2)成组传送3)请求传送4)级联方式p9010、8253的内部结构：主要由数据总线缓冲器、读/写控制逻辑、控制寄存器和3个独立的计数器11、初值寄存器、减1计数器、输出锁存器的作用12、方式控制字13、六种工作方式的特点(触发方式、计数过程OUT、计数结束后OUT、是否能自动装入计数初值)第七章1、串行通信与并行通信的特点：并行通信：数据的各位在多根数据线上同时进行传送。 优点：速度快; 缺点：数据有多少位，就需要多少根线，当传送数据位数多且距离远时，浪费资源。串行通信：指一个数据的各位在一根数据线上一位一位按顺序传送。 优点：传送成本低，适合于远距离传送。缺点：传送速度低。2、8255的内部结构：由数据端口A/B/C、数据总线缓冲器、读/写控制器和内部控制逻3、三中工作方式的特性：方式0：无条件、条件传送；方式1：查询、中断方式传送；方式2：查询、中断方式A口：方式0、1、2B口：方式0、1C口：方式0方式控制字C口置/复位控制字—写入控制端口异步通信字符格式：起始位、数据位、奇偶校验位、停止位同步通信数据格式：外同步、内同步4、8251的内部结构：由I/O控制器、读/写控制逻辑、接收器和接收控制、发送器和发送控制、调制/解调控制逻辑5、主要引脚：TxRDY、RxRDY、RxD、TxD、SYNDET、TxE6、接收器和发送器的工作过程：. 8251A接收器的工作过程异步接收：8251接收器接收到有效的起始位后，便接收后续的数据位、奇偶校验位和停止位等，然后将数据送入寄存器。之后，RxRDY输出高电平，表示已接收到一个字符，CPU可以来读2. 8251A发送器的工作过程异步发送时，8251发送器在数据前加上起始位，并根据编程设定在数据后加上校验位和停止位，作为一帧信息从TxD线上逐位发送。同步发送时，发送器先发送同步字符，然后逐位地发送数据。若CPU未及时把数据写入发送缓冲器，则8251自动填充同步字符，直至CPU写入新的数据。7、8251的是控制字和命令控制字：p1208、状态字p1219、8251初始化流程第八章1、 D/A转换原理：D/A转换器是把数字量转换为对应的模拟量，将数字量每一位的代码按照位权转换为对应的模拟量值，再把它们相加，求和得到的就是与数字量对应的模拟量(电流或电压输出)。2、 DAC0832的结构1303、DAC0832的工作方式：①单缓冲方式，通常使第二级DAC寄存器直——WR2和XFER两端接地，数据用一条写指令写入DAC芯片，立即进行D/A转换。 使用场合：当只有一路模拟量输出或几路模拟量非同步输出的情②双缓冲方式：先使输入寄存器接收数据，再控制输入寄存器的输出数据到DAC寄存器，分两次锁存输入的数据。使用场合：该方式优点是数据接收和启动转换可异步进行，特别适合于多个D/A转换同步输出的情形③直通方式：数据不经过两级锁存器锁存，即WR1、WR2、XFER、CS均接地，ILE接高电平。3、 A/D转换原理：AD转换的实质是比例运算。它把输入的模拟量(通常是模拟电压)信号V1与一个基准信号Vr比较，将其转换为n位二进制数字量的输出代码表示4、ADC0809结构、转换过程中及转换结束后EOC的变化：由8路模拟开关、8位AD转换、三态输出缓冲器组成；EOC：转换结束信号，转换开始后EOC变低；转换结束时，EOC返回高电平。该信号可作为A/D转换器的状态信号来查询，也可用作中断请求信号。 关 键 词： 期末 接口 总结
