基于f429IGT6

基本构成

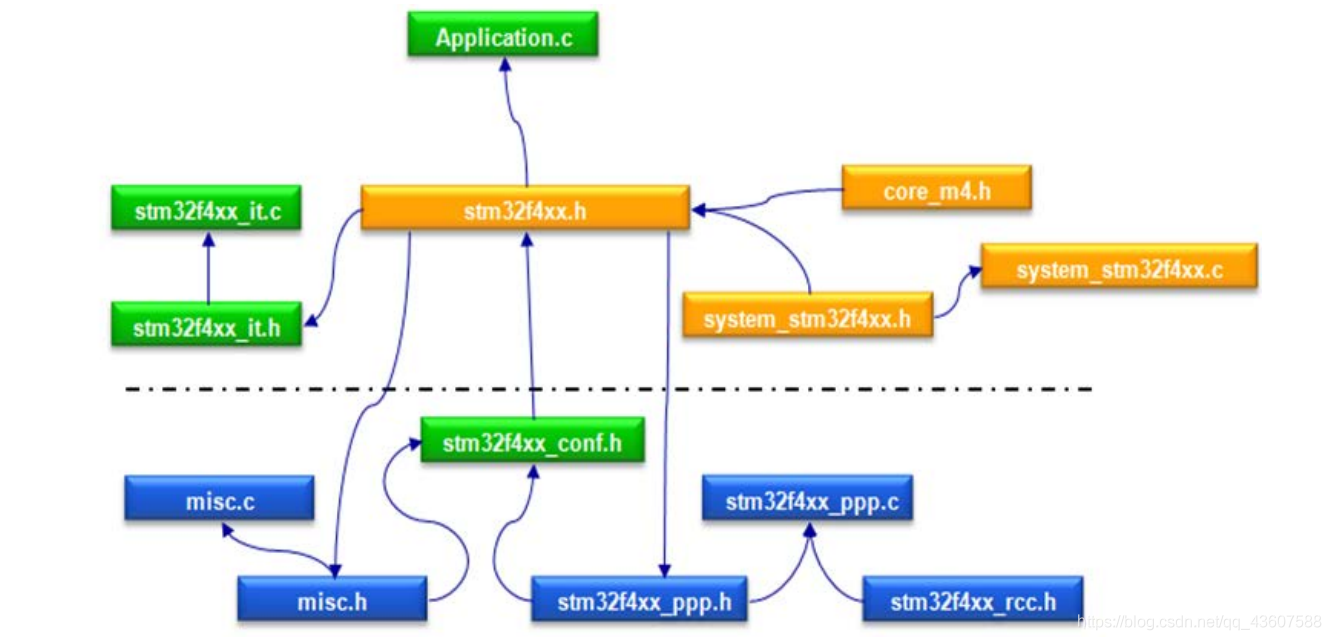

一个基于库函数的工程，文件构成如下：

实际上一个完整的 STM32F4 的工程光有上面这些文件还是不够的。还缺少非常关键的启动文件。启动文件主要是进行堆栈之类的初始化，中断向量表以及中断函数定义。启动文件要引导进入main 函数。

这些文件都包含在官方提供的固件库包中。

官方下载链接

工程创建步骤

第一步——新建相关文件夹

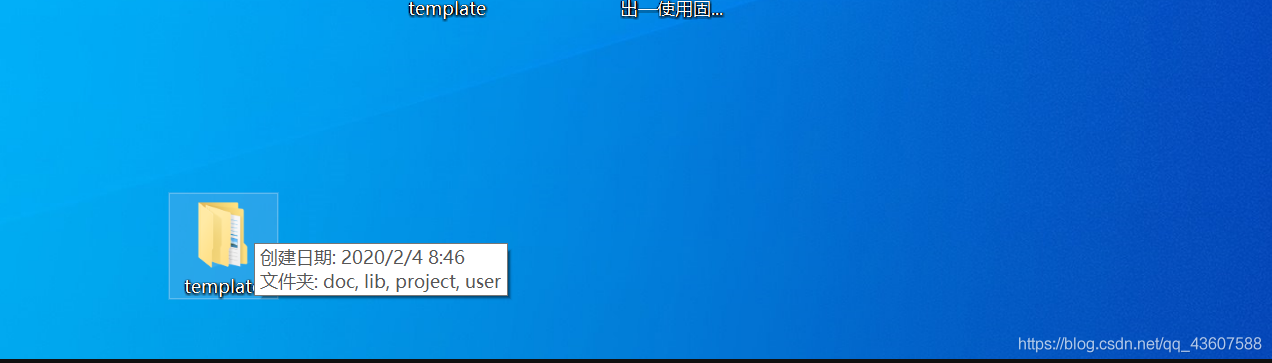

在任意位置新建一个文件夹命名随意，存放所有的文件

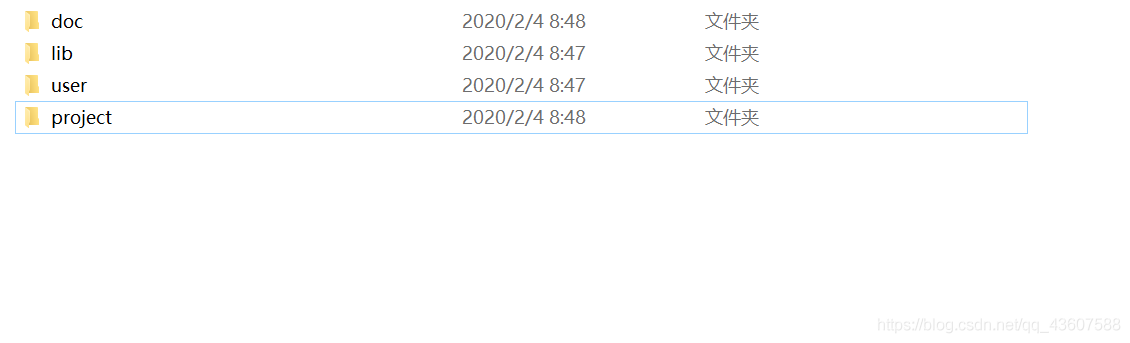

在新建的文件夹里创建如图四个文件夹

四个文件夹的作用分别为

user文件夹：存放所有的用户编写的代码

lib 文件夹：存放所有官方提供的库函数文件

doc 文件夹：存放所有的说明文件

project 文件夹： 存放工程文件夹

第二步——放置文件

在doc文件夹中新建readme文件(注意只能是。txt文件text文件会出错)

打开官方提供的固件库包，打开路径STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries

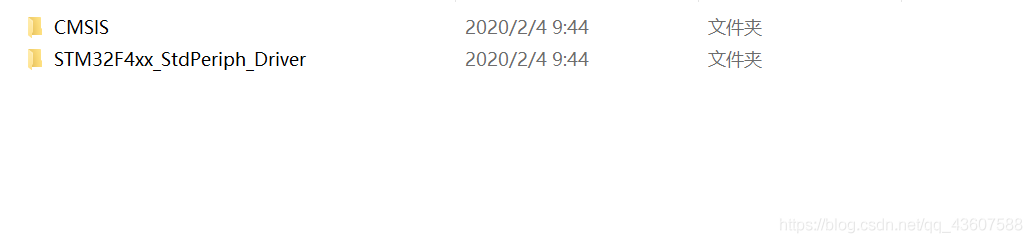

复制CMSIS与STM32F4xx_StdPeriph_Driver文件夹到lib文件夹下

因为在这两个文件夹下有一些文件没有用需要删除一些文件

删除的文件如下

\template\lib\STM32F4xx_StdPeriph_Driver\Release_Notes.html

\template\lib\CMSIS下除Device和include外所有的文件

template\lib\CMSIS\Device\ST\STM32F4xx\Release_Notes.html

\template\lib\CMSIS\Device\ST\STM32F4xx\Source\Templates下除arm与system_stm32f4xx.c外所有的文件

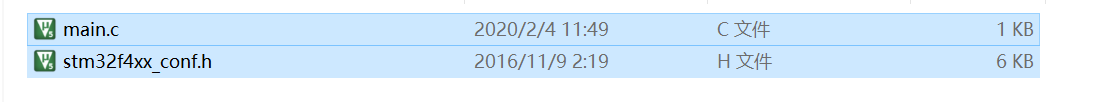

在user文件夹下新建main.c

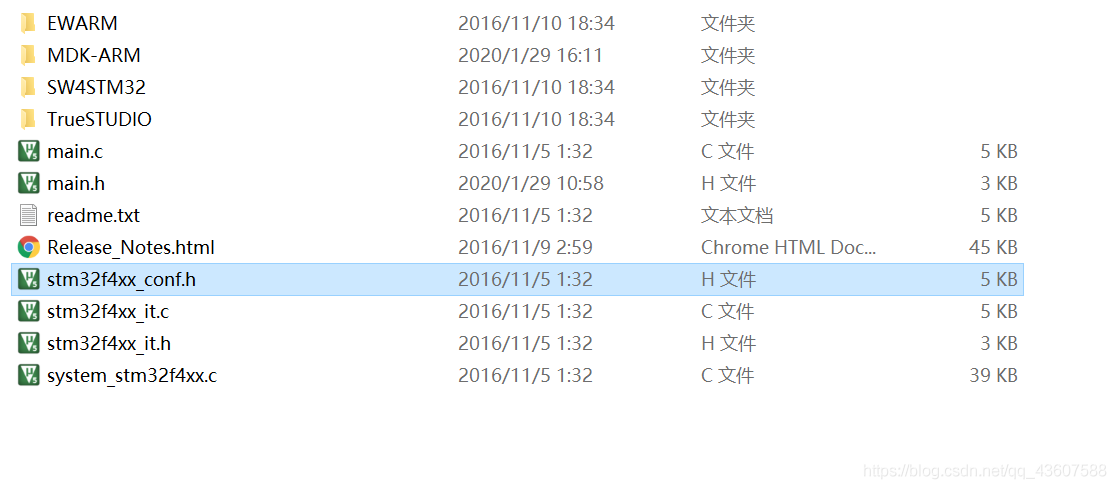

并将STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Project\STM32F4xx_StdPeriph_Templates

下的stm32f4xx_conf.h

加入到user文件夹中

第三步——新建并处理工程文件

打开keil5–>工具栏–>Progect–>New uVison Project

命名随意，这里取template保存在之前新建的project文件夹下

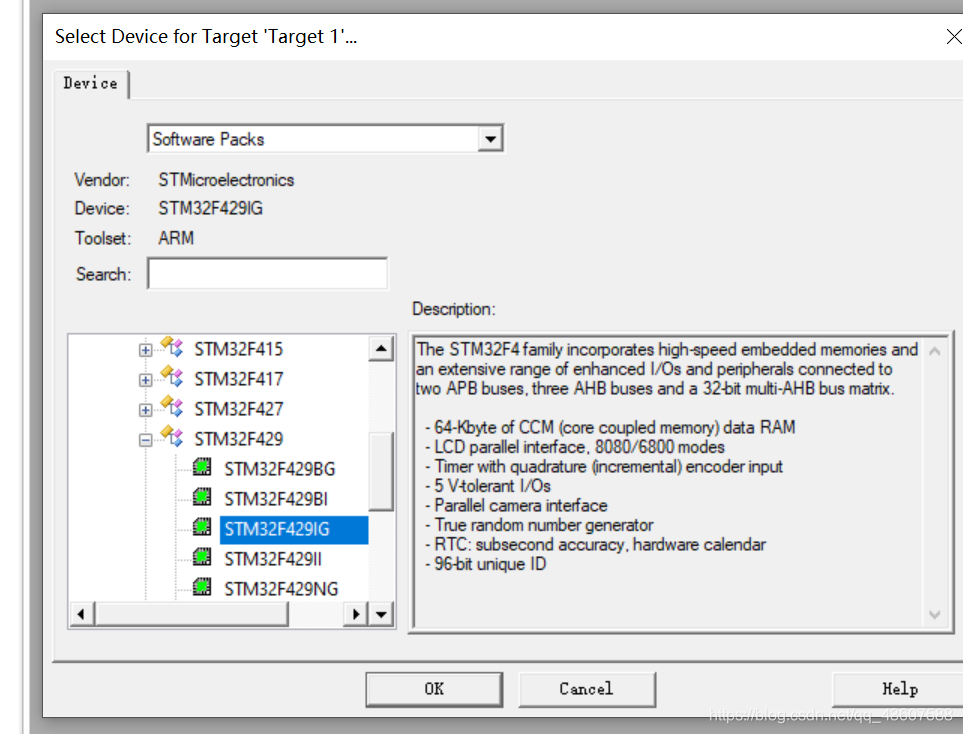

选择所用的芯片这里选STM32F4IG(这里选错了也没有关系后面可以改)

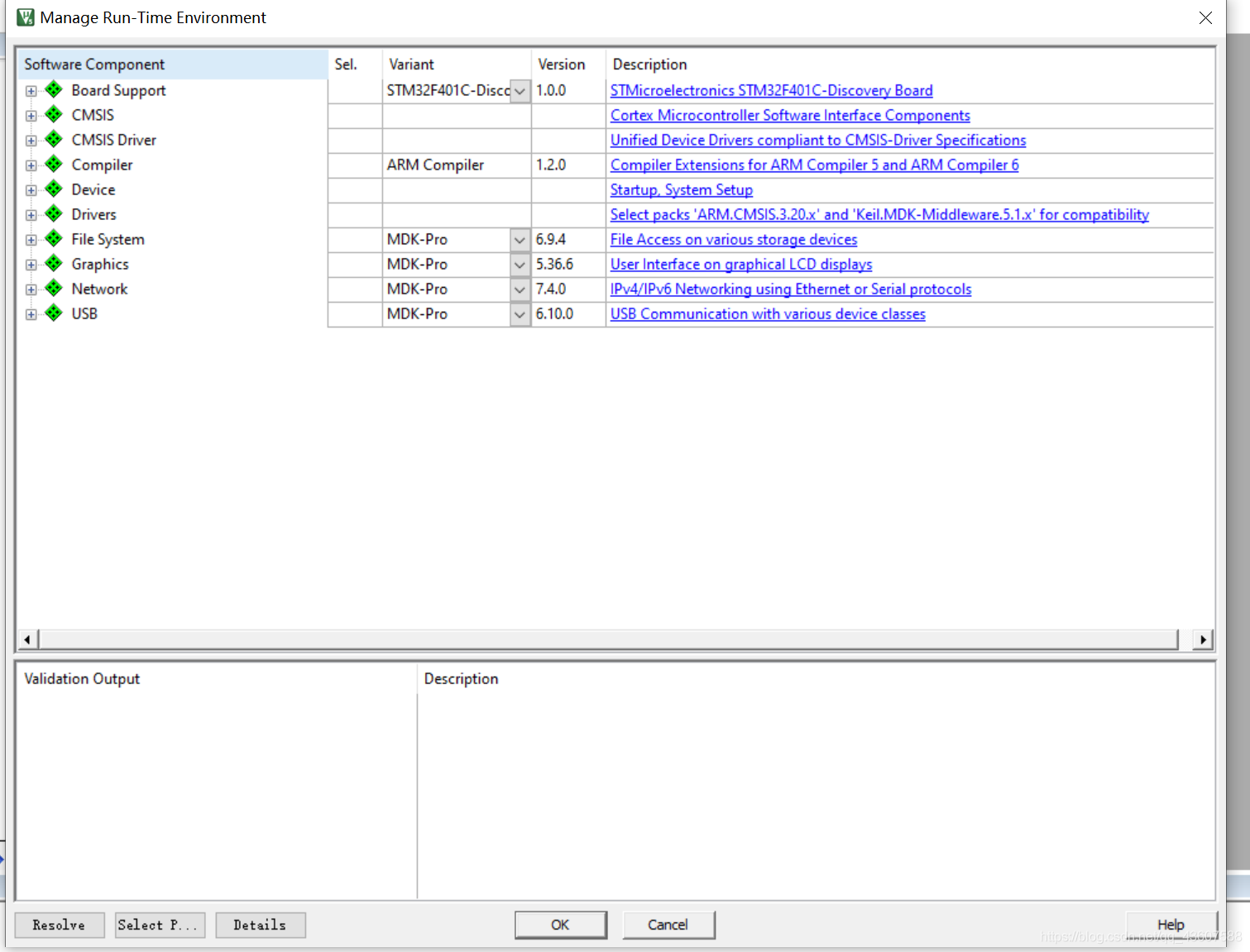

这个页面不用管cancel

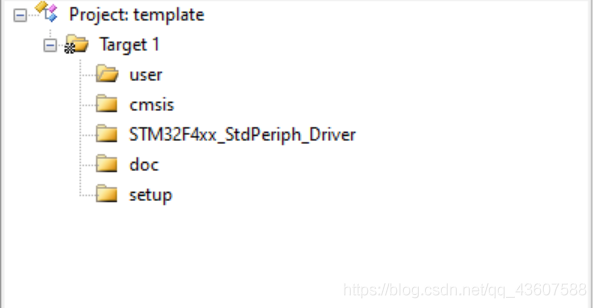

在project栏新建如下文件夹

双击user加入文件

路径template\user

cmsis加入

路径：emplate\lib\CMSIS\Device\ST\STM32F4xx\Source\Templates

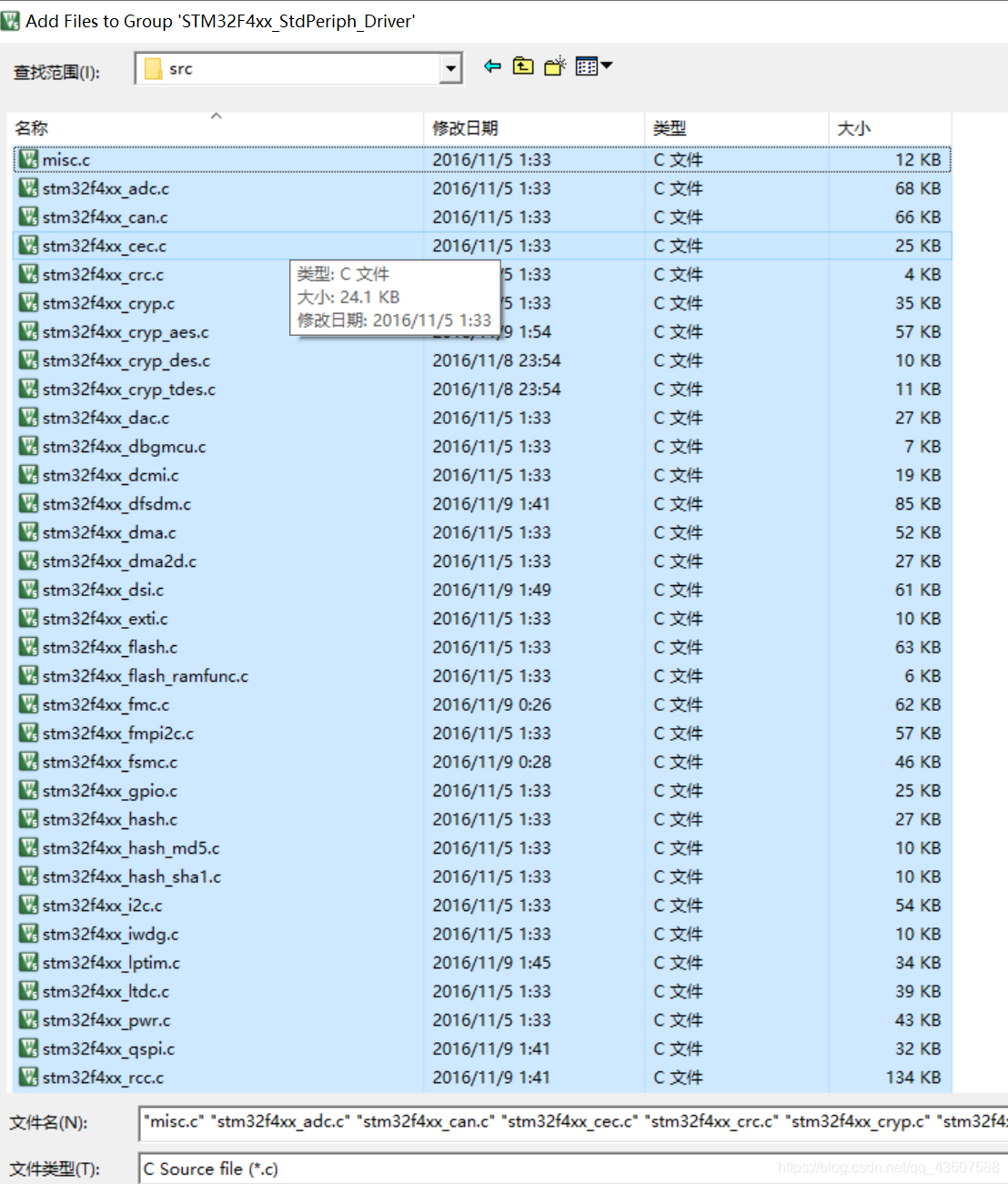

双击STM32F4xx_StdPeriph_Driver

加入

该目录下所有的文件

路径：template\lib\STM32F4xx_StdPeriph_Driver\src

双击setup加入

这里不同的芯片加入的启动文件不一样

路径：template\lib\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm

双击doc加入

路径：\template\doc

第四步——配置魔术棒

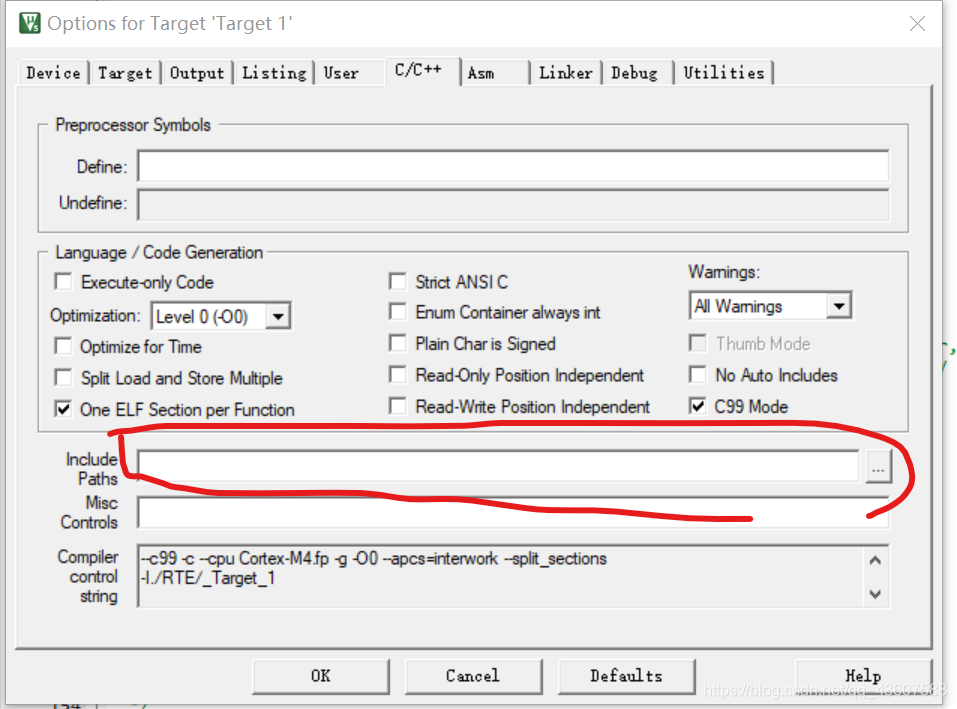

打开魔术棒

找到

将

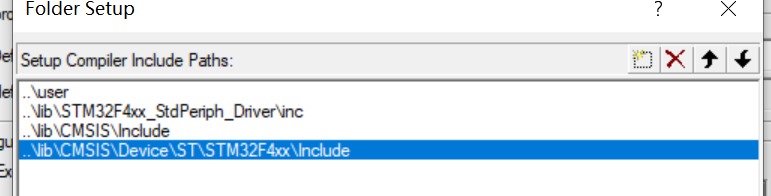

中所有有.h文件的路径包含进去

在stm32f4xx.h中有如下两条语句

复制其中的蓝色字段

加入到

中间用，隔开

说明

STM32F429_439xx：表示使用芯片的型号，不同的芯片需要更改

USE_STDPERIPH_DRIVER：表是使用固件库，不加的话无法使用官方提供的

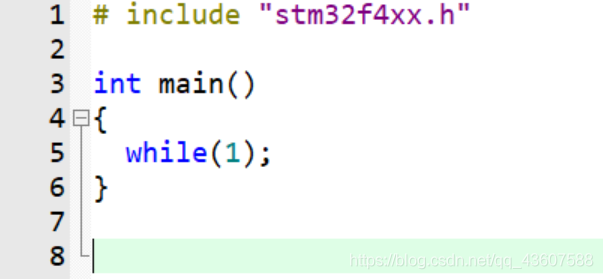

第五步——编写main.c

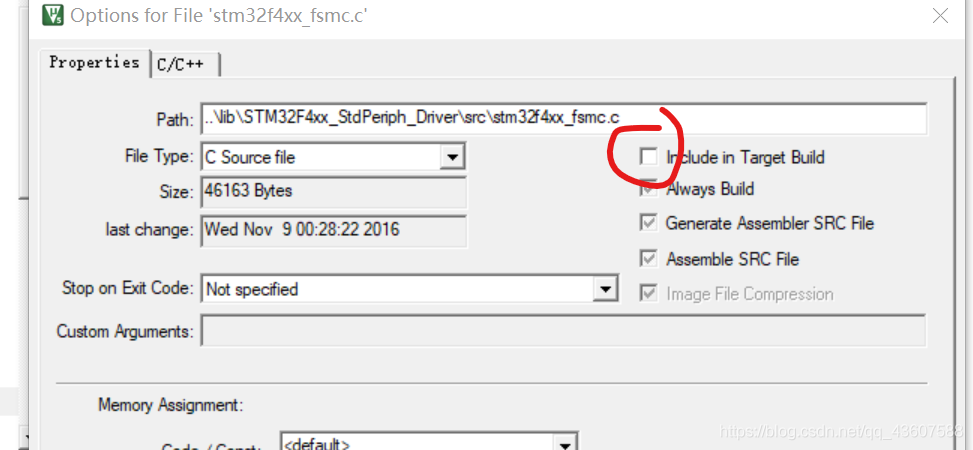

最后因为stm32f4igt6芯片本身的特性需要将

这个文件不一起编译，

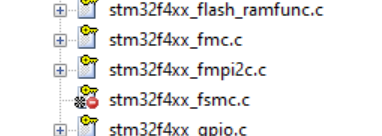

去掉勾即可

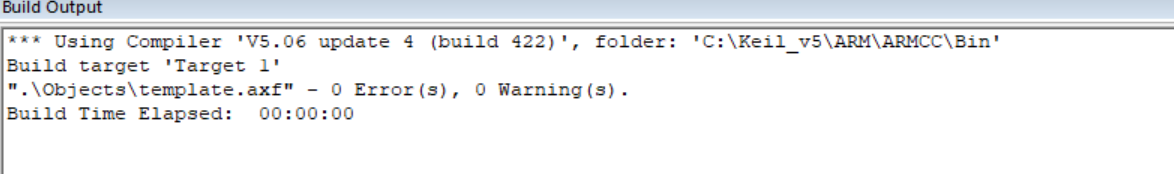

第六步——编译
