DataGear

DataGear是一款开源免费的数据可视化分析平台，使用Java语言开发，采用浏览器/服务器架构，支持SQL、CSV、Excel、HTTP接口、JSON等多种数据源，

主要功能包括数据管理、SQL工作台、数据导入/导出、数据集管理、图表管理、看板管理等。

系统特点

可管理数据库驱动

可通过驱动程序管理功能添加数据库驱动程序，无需重启，即可支持连接新数据库

多种格式的数据集

支持SQL、CSV、Excel、HTTP接口、JSON等多种格式的数据集

多数据集聚合图表

一个图表可添加多个不同格式的数据集，将它们聚合展示

插件式图表类型

每一种类型的图表都以图表插件形式提供，并内置了大量图表插件，管理员也可上传自定义图表插件，丰富系统图表类型

可自由编辑的HTML看板模板

看板使用原生的HTML网页作为模板，可自由编辑、绑定、异步加载图表，并支持将任意HTML网页导入为看板

丰富的看板API

看板页面内置了大量的页面端API，可用于个性化扩展看板功能

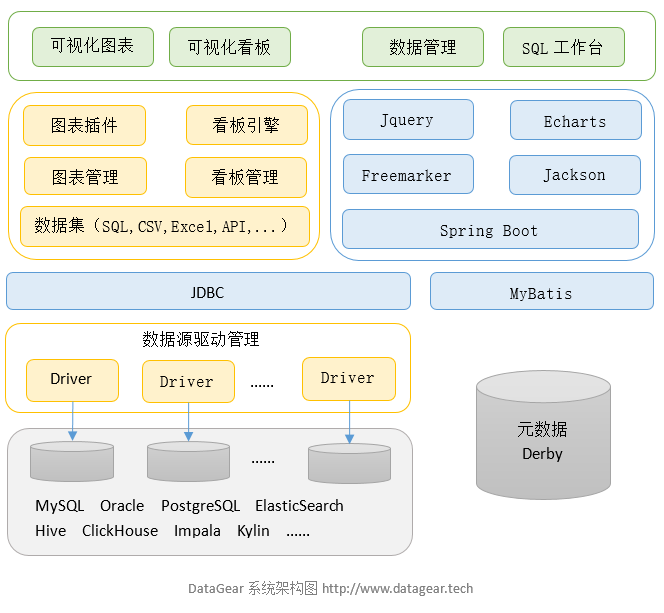

架构图

官网

文档

交流

源码

界面

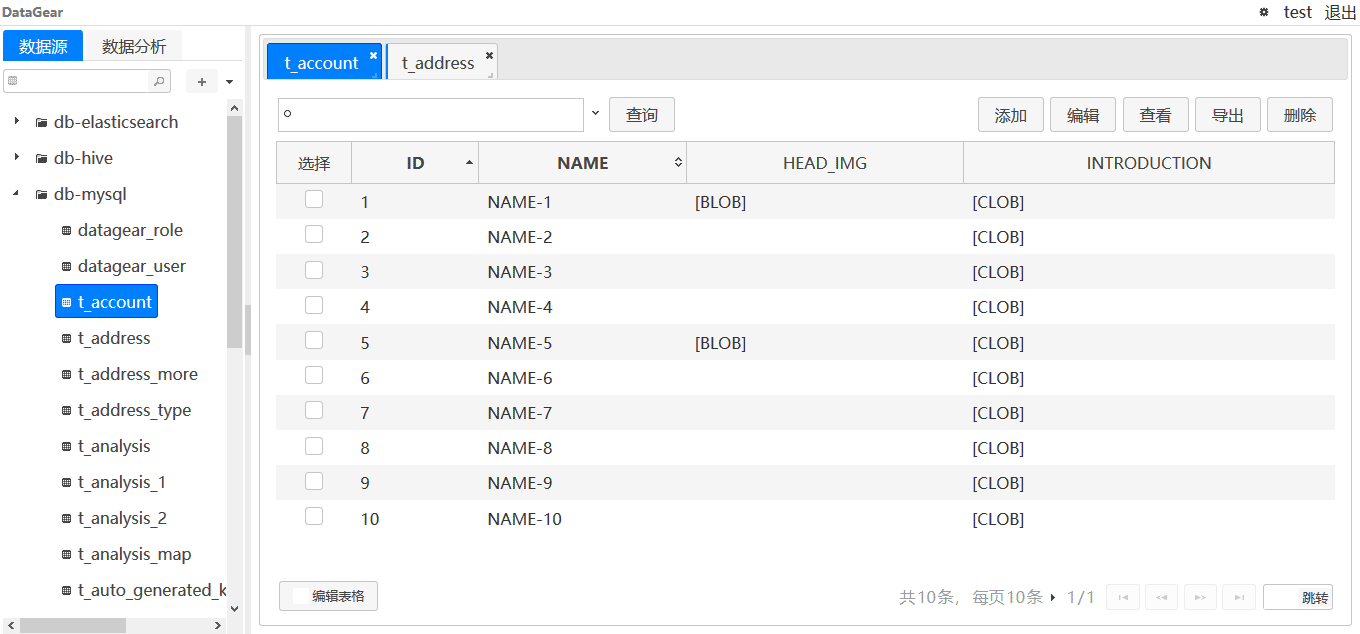

数据管理

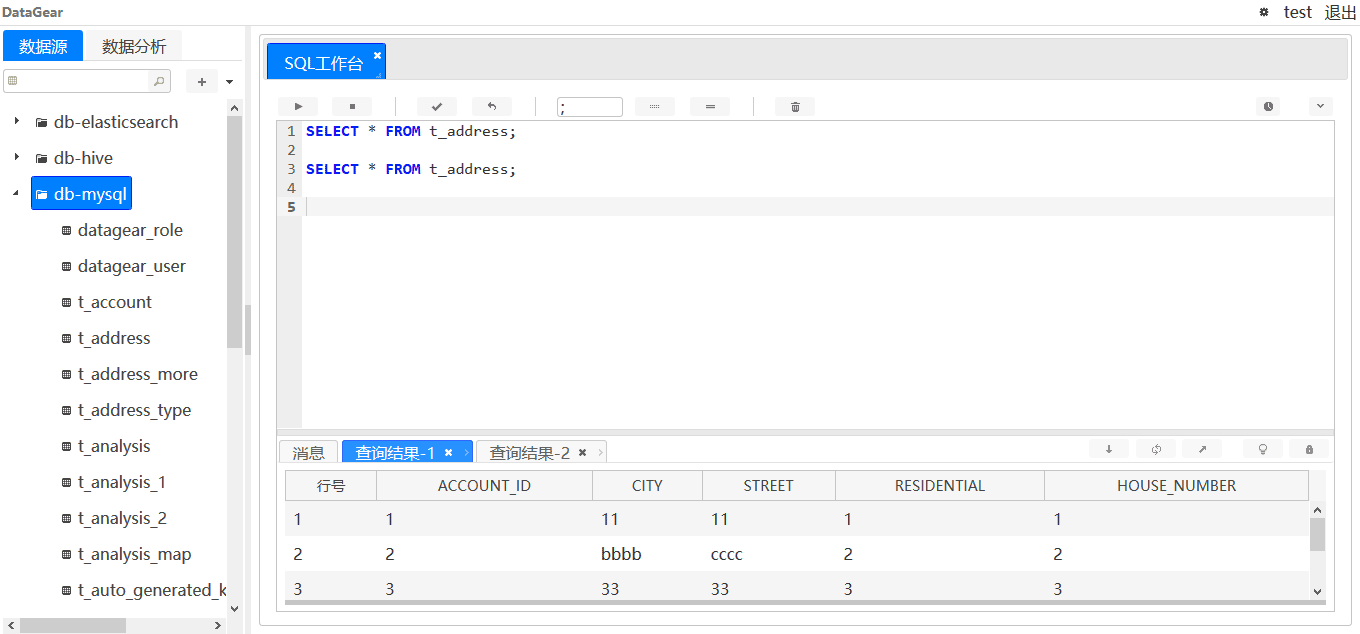

SQL工作台

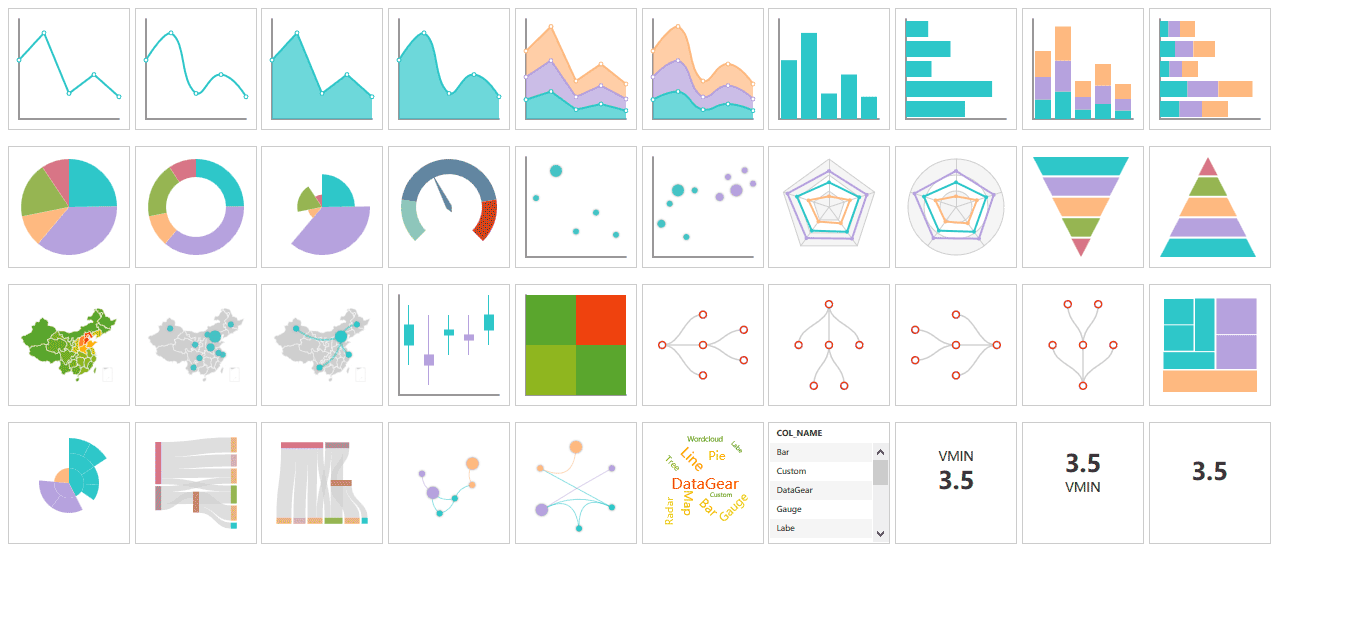

图表

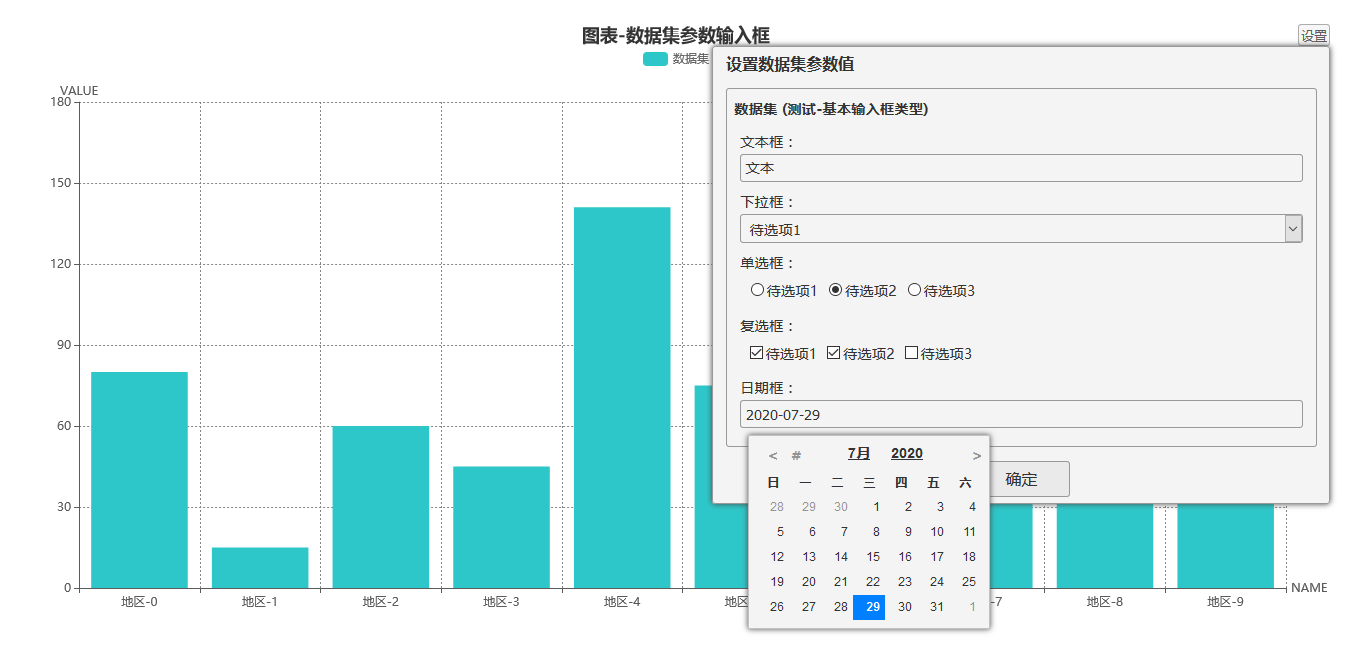

图表-数据集参数

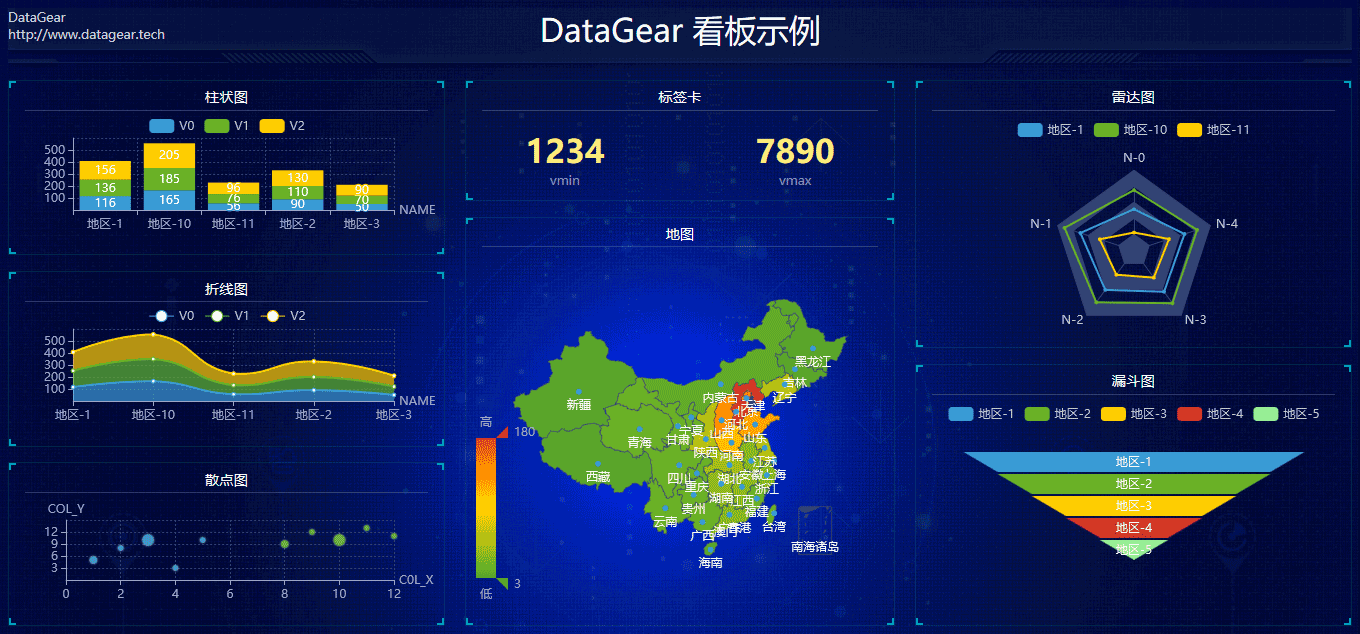

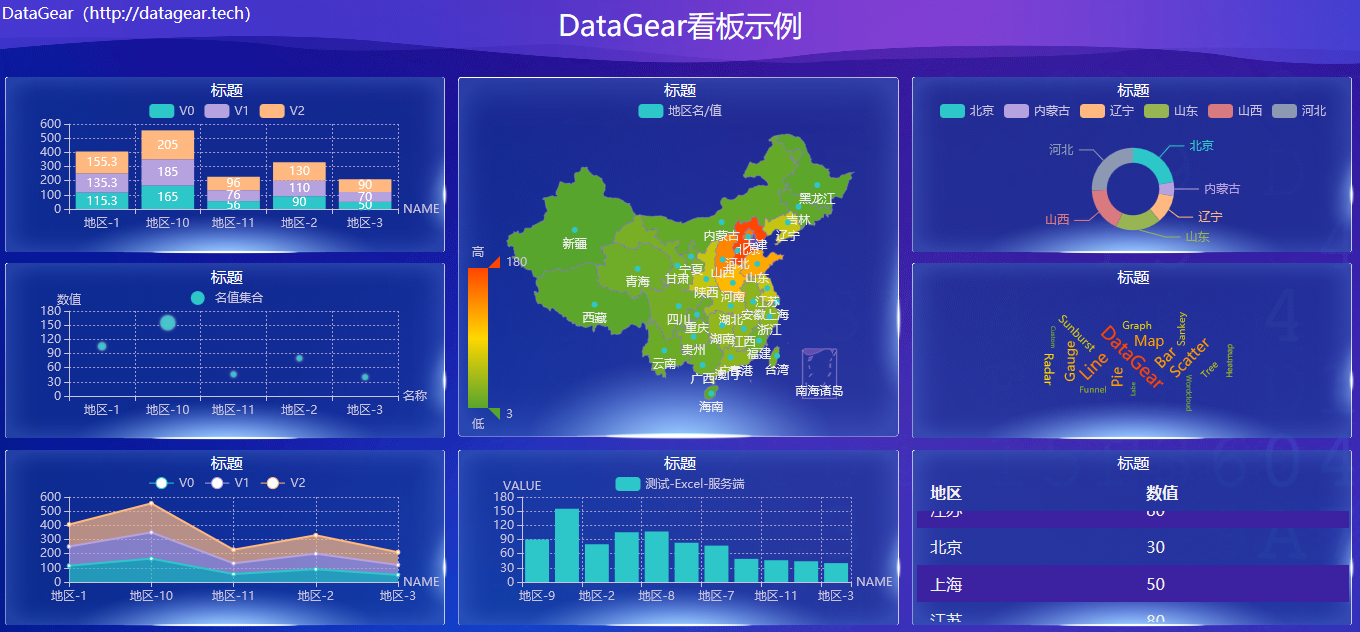

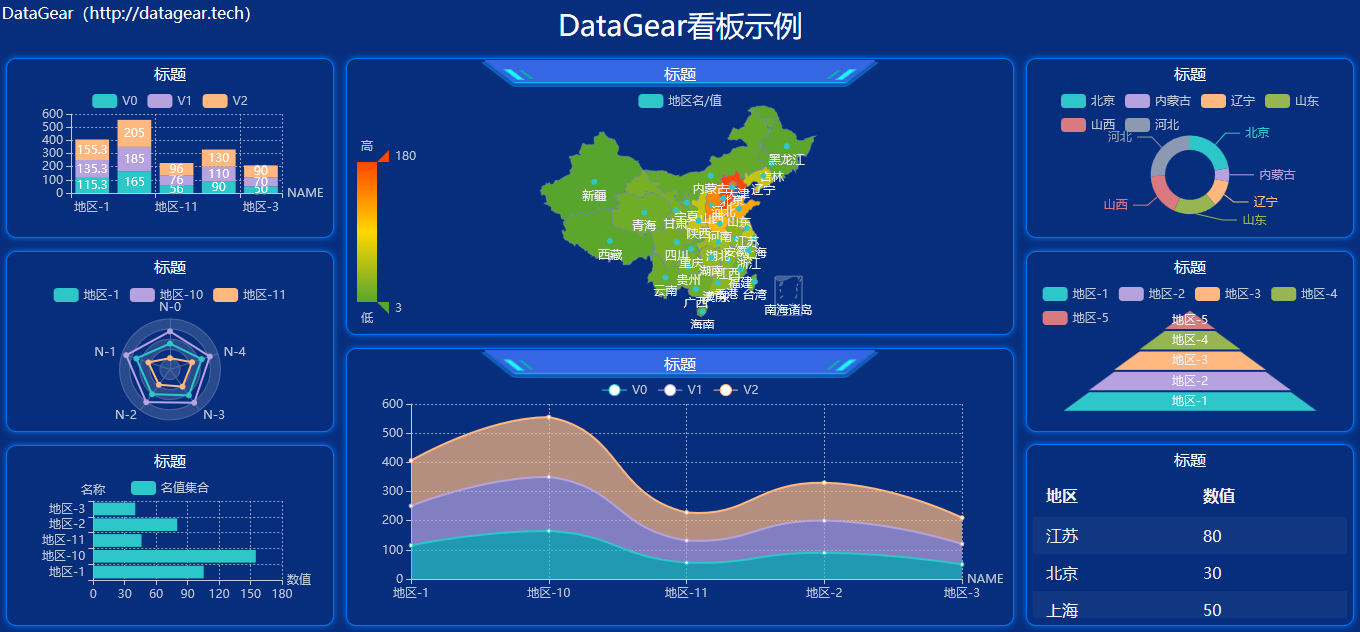

看板

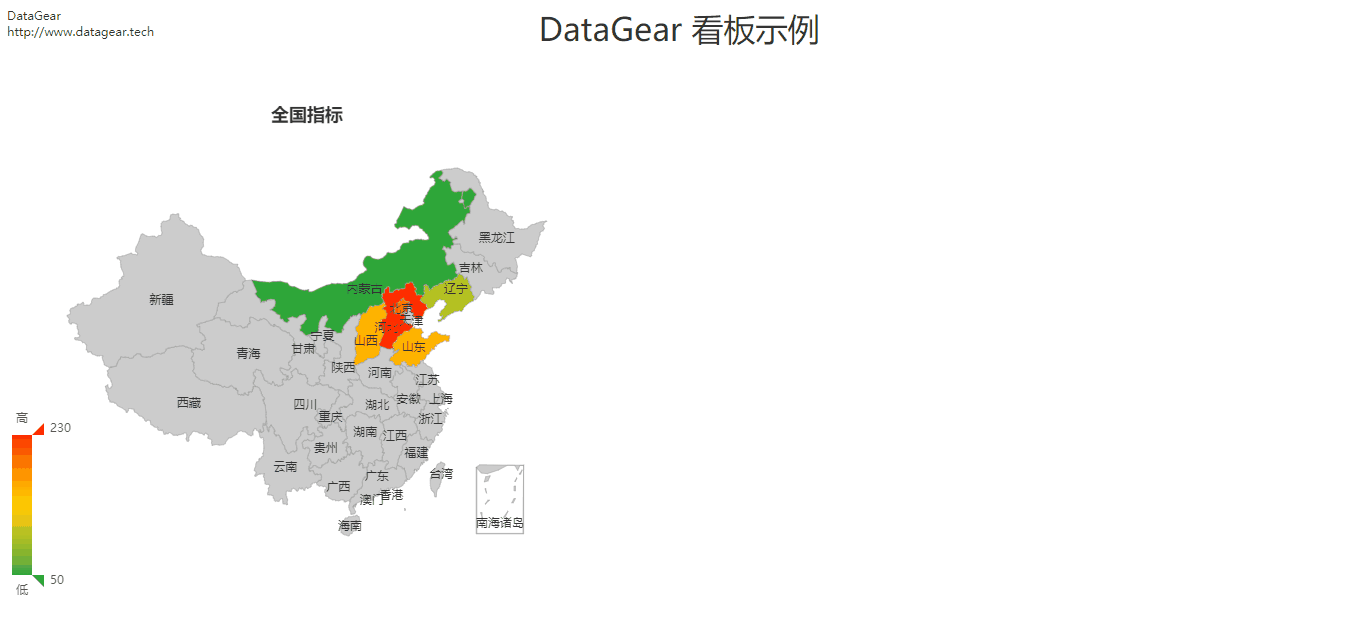

看板-图表联动

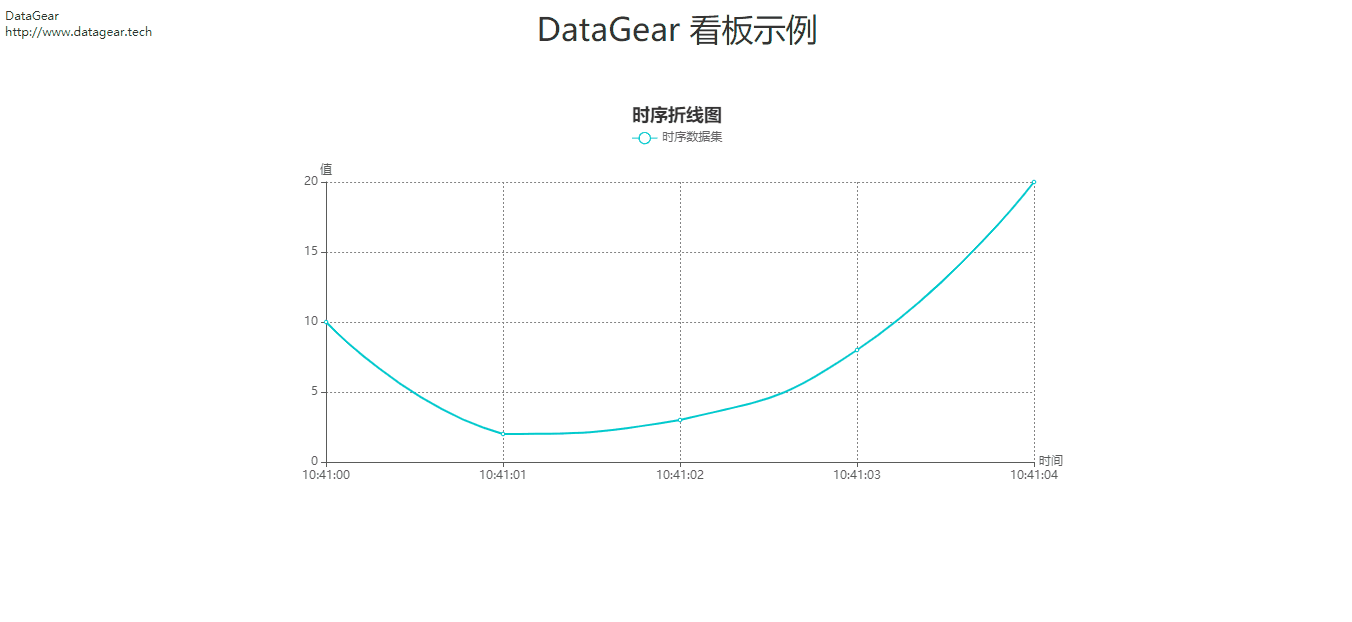

看板-时序图表

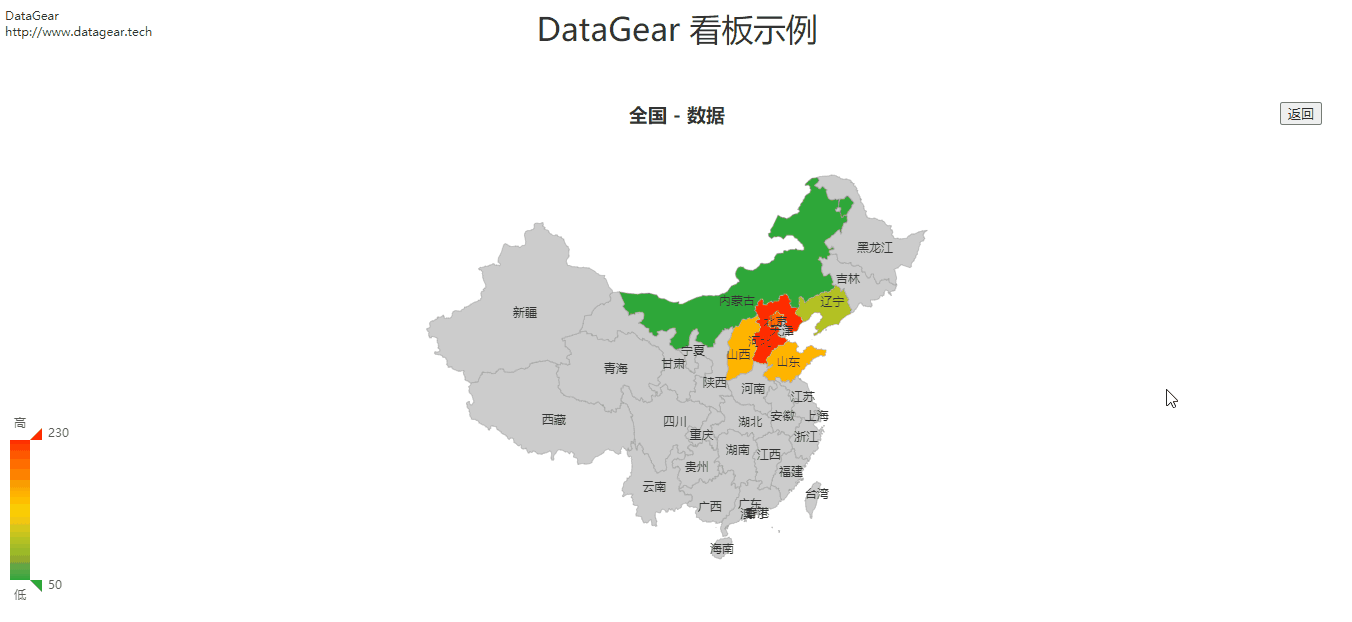

看板-钻取

看板-表单

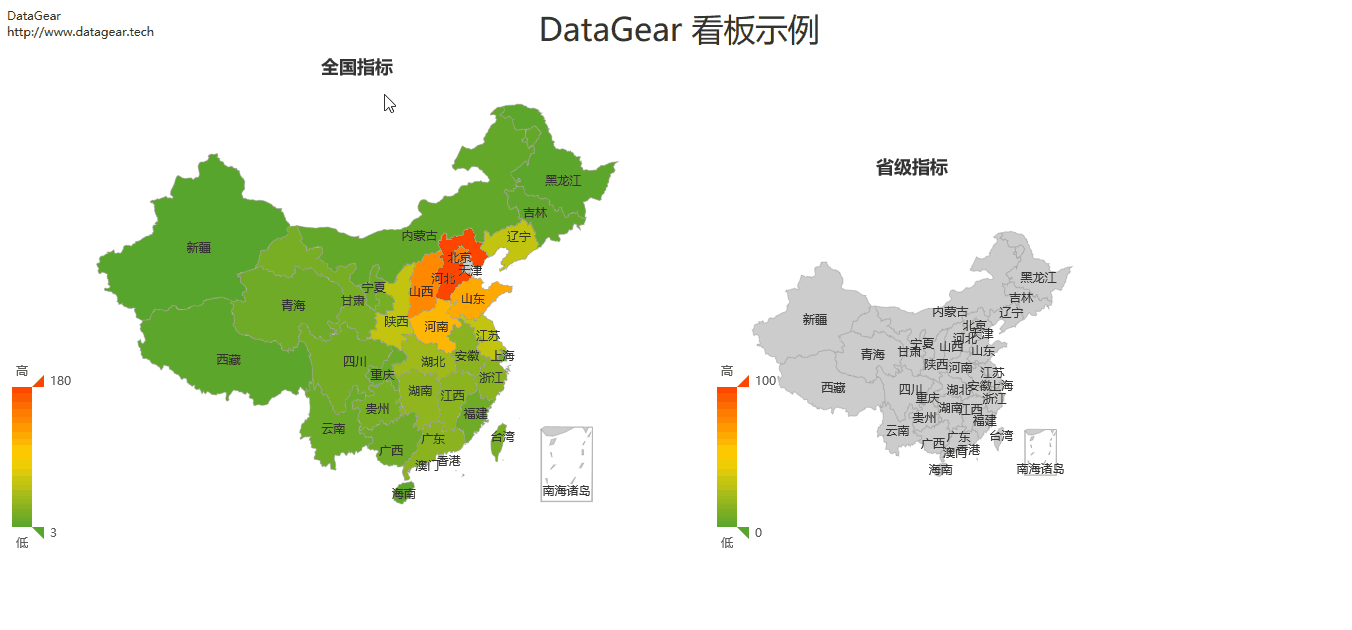

看板-联动异步加载图表

模块介绍

datagear-analysis

数据分析底层模块，定义数据集、图表、看板API

datagear-connection

数据库连接支持模块，定义可从指定目录加载JDBC驱动、新建连接的API

datagear-dataexchange

数据导入/导出底层模块，定义导入/导出指定数据源数据的API

datagear-management

系统业务服务模块，定义数据源、数据分析等功能的服务层API

datagear-meta

数据源元信息底层模块，定义解析指定数据源表结构的API

datagear-persistence

数据源数据管理底层模块，定义读取、编辑、查询数据源表数据的API

datagear-util

系统常用工具集模块

datagear-web

系统web模块，定义web控制器、操作页面

依赖

Java 8+

Servlet 3.1+

编译

(执行单元测试编译，需要预先配置单元测试环境)

mvn clean package

(不执行单元测试编译，无需预先配置单元测试环境)

mvn clean package -DskipTests

编译完成后，将在datagear-web/target/datagear-[version]-packages/内生成程序包。

调试

1. 将datagear以maven工程导入至IDE工具；

2. 以调试模式运行datagear-web模块的：org.datagear.web.DataGearApplication

3. 打开浏览器，输入：http://localhost:50401

调试注意

在调试开发分支前(dev-*)，建议先备份DataGear工作目录([用户主目录]/.datagear)，

因为开发分支程序启动时会修改DataGear工作目录，可能会导致先前使用的正式版程序、以及后续发布的正式版程序无法正常启动。

系统启动时会根据当前版本号自动升级内置数据库(Derby)，且成功后下次启动时不再自动执行，如果调试时遇到数据库异常，需要查看

datagear-management/src/main/resources/org/datagear/management/ddl/datagear.sql

文件，从中查找需要更新的SQL语句，手动执行。

然后，手动执行下面更新系统版本号的SQL语句：

UPDATE DATAGEAR_VERSION SET VERSION_MAJOR='主版本号', VERSION_MINOR='次版本号', VERSION_REVISION = '修订版本号'

例如，对于2.0.0版本，应执行：

UPDATE DATAGEAR_VERSION SET VERSION_MAJOR='2', VERSION_MINOR='0', VERSION_REVISION = '0'

系统自带了一个可用于为内置数据库执行SQL语句的简单工具类org.datagear.web.util.DerbySqlClient，可以在IDE中直接运行。注意：运行前需要先停止DataGear程序。
