1. 环境工具

编程工具：matlab
绘图工具：matlab

2. 编程实现

对于AM信号，除了使用c语言实现调制之外，使用matlab工具语言对信号进行调制分析更加精简，因为matlab自带绘图工具，最重要的是对信号数据的处理，拥有自带的函数算法，对此可以利用matlab工具验证c语言程序实现的AM信号调制和频谱图的正确性。

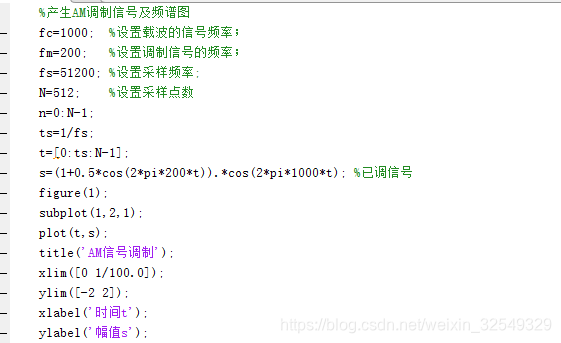

对原始信号，我依旧设置采样频率为51200HZ，对载波信号为1000HZ的信号进行采样，设置采样点为512个采样点，原始信号的频率设置为200HZ。
在这里插入图片描述

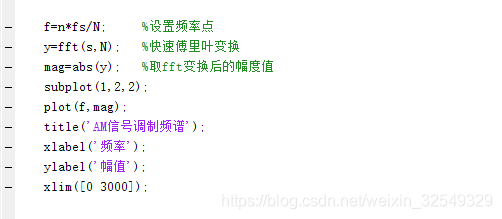

对于使用matlab绘制信号的频谱图的时候，不必进行复杂的函数解析运算，直接使用matlab自带的fft函数算法，对调制信号进行DFT变换，当然，求得的数值需要abs函数取幅度值，设置适当的x轴范围便于观察。
在这里插入图片描述

3. 结果比对

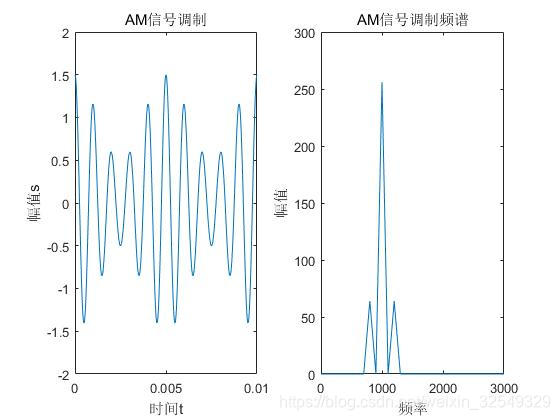

matlab绘制的AM调制信号及其频谱图如下图所示：
在这里插入图片描述

从上图可以清晰的看出AM幅度调制信号调制后的波形图及频谱图，从频谱图可以看出载频为1000HZ，还包括上边带和下边带频谱，将频谱图与gnuplot绘制的图像对比，

gnuplot绘制的AM信号：
