本实用新型属于计算机技术领域，具体涉及一种方便拆卸维修的计算机主机。

背景技术：

主机是指计算机除去输入输出设备以外的主要机体部分。也是用于放置主板及其他主要部件的控制箱体。在网络技术中是关于发送与接收信息的终端设备。也指计算机硬件系统中用于放置主板及其他主要部件的容器。通常包括CPU、内存、硬盘、光驱、电源、以及其他输入输出控制器和接口，如USB控制器、显卡、网卡、声卡等等。位于主机箱内的通常称为内设，而位于主机箱之外的通常称为外设(如显示器、键盘、鼠标、外接硬盘、外接光驱等)。通常，主机自身(装上软件后)已经是一台能够独立运行的计算机系统，服务器等有专门用途的计算机通常只有主机，没有其他外设。

现有算机主机箱体基本通过螺钉组合安装，不便于迅速的拆卸和安装，拆卸维修时，往往为了方便只拆卸一个面板对内设部件进行维修，内设部件裸露不完全，而且不便于维修。

技术实现要素：

本实用新型的目的在于提供一种方便拆卸维修的计算机主机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便拆卸维修的计算机主机，包括矩形外壳体，所述矩形外壳体的左侧设有开口，所述开口上插接有封板，所述封板包括外面板以及内面板，所述矩形外壳体的左侧面的四个边角处设有圆形凹槽，所述圆形凹槽内侧环形等距离排列设有弧面型卡槽，所述外面板上四个边角处的内螺纹通孔内螺接有螺杆，所述螺杆一端光滑部的端部通过环形等距离排列设置的连接板和与弧面型卡槽相卡接的弧形卡柱固定连接，所述内面板的内侧设有由U形围板以及立板围成的矩形安装槽，所述矩形外壳体的底部设有内螺纹槽，所述内螺纹槽与支撑座上方的外螺纹柱螺接，所述U形围板的顶板设有两个与散热扇相配合的安装孔，所述矩形外壳体顶部面板上设有蜂巢排风网孔。

此项设置通过在封板内侧的内面板上设计U形围板以及立板，在由U形围板以及立板围成的矩形安装槽内加装计算机主机的主板以及其他部件，将散热风扇加装于安装孔上，通过安装孔紧贴蜂巢排风网孔放置来进行通风扇热，整个安装体系安装于封板上，再插接于矩形外壳体的内腔中，将光滑部抵顶，弧形卡柱位于相邻两个弧面型卡槽之间，通过旋紧螺杆，将弧形卡柱旋入且卡接于弧面型卡槽内，安装方便且操作方便，拆卸时，直接将旋转螺杆，将弧形卡柱从弧面型卡槽旋出，将封板直接拆卸下来接口，拆卸方便，而且内设部件裸露完全，便于对矩形安装槽内的部件进行直接维修。

优选的，所述外面板的尺寸与矩形外壳体侧面板的尺寸大小相等。

优选的，所述内面板与开口的尺寸大小相等，且所述内面板与开口插接。

优选的，所述螺杆远离光滑部的一端且位于外面板的外侧面固定设有施力手柄，所述施力手柄上设有防滑纹。

优选的，所述U形围板以及立板均插接于矩形外壳体的内腔内，且U形围板的底部与矩形外壳体的底壁内侧面相抵顶。

优选的，所述U形围板的顶板与矩形外壳体的顶板内侧面留有间距。

优选的，所述螺杆的螺纹部螺接于内螺纹通孔上，且所述螺杆上的光滑部固定位于外面板的内侧。

本实用新型的技术效果和优点：该方便拆卸维修的计算机主机，通过在封板内侧的内面板上设计U形围板以及立板，在由U形围板以及立板围成的矩形安装槽内加装计算机主机的主板以及其他部件，将散热风扇加装于安装孔上，通过安装孔紧贴蜂巢排风网孔放置来进行通风扇热，整个安装体系安装于封板上，再插接于矩形外壳体的内腔中，将光滑部抵顶，弧形卡柱位于相邻两个弧面型卡槽之间，通过旋紧螺杆，将弧形卡柱旋入且卡接于弧面型卡槽内，安装方便且操作方便，拆卸时，直接将旋转螺杆，将弧形卡柱从弧面型卡槽旋出，将封板直接拆卸下来接口，拆卸方便，便于拆卸对矩形安装槽内的部件进行直接维修。

附图说明

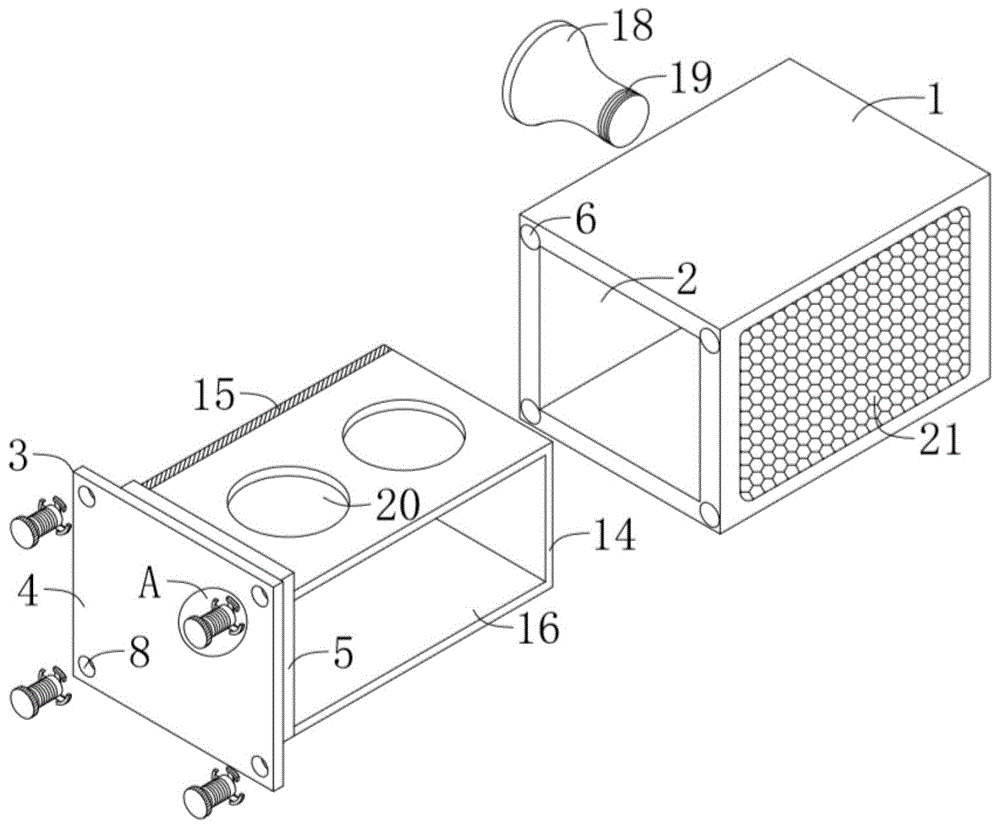

图1为本实用新型的结构示意图；

图2为本实用新型内螺纹槽的结构示意图；

图3为本实用新型圆形凹槽的主视图；

图4为本实用新型的A处放大图。

图中：1、矩形外壳体；2、开口；3、封板；4、外面板；5、内面板；6、圆形凹槽；7、弧面型卡槽；8、内螺纹通孔；9、螺杆；10、光滑部；11、连接板；12、弧形卡柱；13、施力手柄；14、U形围板；15、立板；16、矩形安装槽；17、内螺纹槽；18、支撑座；19、外螺纹柱；20、安装孔；21、蜂巢排风网孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种方便拆卸维修的计算机主机，包括矩形外壳体1，所述矩形外壳体1的左侧设有开口2，所述开口2上插接有封板3，所述封板3包括外面板4以及内面板5，所述矩形外壳体1的左侧面的四个边角处设有圆形凹槽6，所述圆形凹槽6内侧环形等距离排列设有弧面型卡槽7，所述外面板4上四个边角处的内螺纹通孔8内螺接有螺杆9，所述螺杆9一端光滑部10的端部通过环形等距离排列设置的连接板11和与弧面型卡槽7相卡接的弧形卡柱12固定连接，所述内面板5的内侧设有由U形围板14以及立板15围成的矩形安装槽16，所述矩形外壳体1的底部设有内螺纹槽17，所述内螺纹槽17与支撑座18上方的外螺纹柱19螺接，所述U形围板14的顶板设有两个与散热扇相配合的安装孔20，所述矩形外壳体1顶部面板上设有蜂巢排风网孔21。

具体的，所述外面板4的尺寸与矩形外壳体1侧面板的尺寸大小相等。

具体的，所述内面板5与开口2的尺寸大小相等，且所述内面板5与开口2插接。

具体的，所述螺杆9远离光滑部10的一端且位于外面板4的外侧面固定设有施力手柄13，所述施力手柄13上设有防滑纹。

具体的，所述U形围板14以及立板15均插接于矩形外壳体1的内腔内，且U形围板14的底部与矩形外壳体1的底壁内侧面相抵顶。

具体的，所述U形围板14的顶板与矩形外壳体1的顶板内侧面留有间距。

具体的，所述螺杆9的螺纹部螺接于内螺纹通孔8上，且所述螺杆9上的光滑部10固定位于外面板4的内侧。

该方便拆卸维修的计算机主机，通过在封板3内侧的内面板5上设计U形围板14以及立板15，在由U形围板14以及立板15围成的矩形安装槽16内加装计算机主机的主板以及其他部件，将散热风扇加装于安装孔20上，通过安装孔20紧贴蜂巢排风网孔21放置来进行通风扇热，整个安装体系安装于封板3上，再插接于矩形外壳体1的内腔中，将光滑部10抵顶，弧形卡柱12位于相邻两个弧面型卡槽7之间，通过旋紧螺杆9，将弧形卡柱12旋入且卡接于弧面型卡槽7内，安装方便且操作方便，拆卸时，直接将旋转螺杆9，将弧形卡柱12从弧面型卡槽7旋出，将封板3直接拆卸下来接口，拆卸方便，便于拆卸对矩形安装槽16内的部件进行直接维修。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
