本文以14串48V锂电池保护板为例，详细讲解锂电池保护板接线方法及步骤，并同步发布教学视频，后期将发布更多相关文章及视频，欢迎大家关注，学习交流，了解更多锂电知识。

保护板接线主要分三部分，主回路输入输出部分，电压信号采集部分，其他信号采集及输出部分。也就是保护板B-线，保护板P-线，保护板排线，以及其他扩展信号控制线，如GPS通讯线，485通讯线，等。分清这三部分的原理及接线方法非常重要。

14串48V同口保护板

基本所有保护板都是控制负极导线，所以基本都有B-线，B-线也就是接到电池总负极，这条连接线要求短而粗，也就要求保护板尽可能离总负极近，要求电阻尽可能小一些。如下图：

保护板B-线

所有的保护板都有输出线，要么是P-,要么是C-，大多为P-，分口版型，有部分为C-，不同厂家表示有差异，大家在使用时一定要详细阅读说明书，尤其是分口板子，一定不可以接错。总之其为输出，是接到负载端的，也就是用电器端的，不可以连接到电池端任何地方。

保护板P-线

上面的两根或者三根线很好区分，连接位置也较单一和固定，最让初学者头疼的就是采集排线，采集线多，而且有严格的顺序要求，关于布局走线又很有讲究，不仅要实用，美观也很重要。当然对于更换保护板来说，换采集线是最大的工程。

电压采集排线插口

电压采集排线

保护板靠MOS管通断

GPS信号控制线

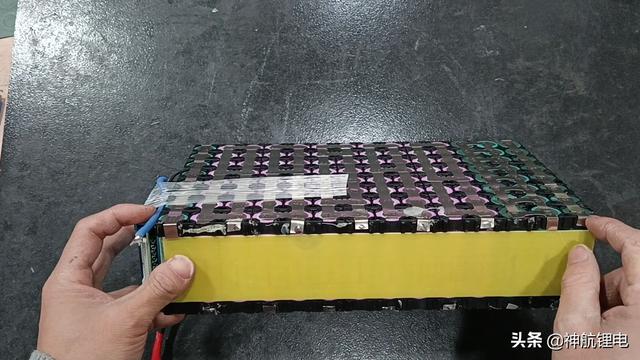

那一组维修电池做示范，正好是需要更换保护板，已经将旧保护板及采集排线拆掉了，并且将保护板固定好了，保护板底部一定要做好绝缘，且最好垫一层泡棉，不要直接接触电芯部件。

14串电池

第一步，线接采集排线，采集排线连接无误后再进行其他导线连接。

准备采集线

将采集线插头插入保护板上对应插口，一般都有防反接，只有一个方向能够轻松插入，一般不至于插反，但一定要注意方向。

插好采集排线

插入插头后一定要注意采集线末端，不能触碰电池任一正负极，否则有烧板的可能。要想方便美观的整理采集排线，老师傅通常在走线的路上贴上双面胶，如下操作。

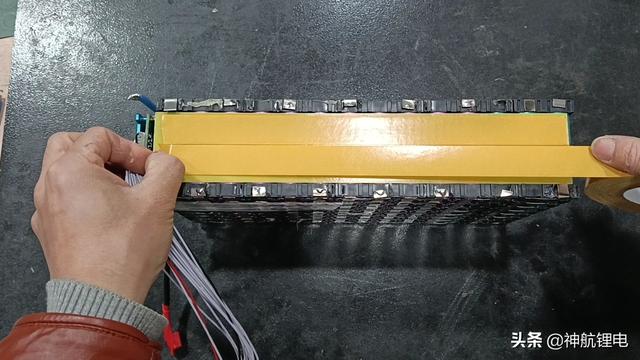

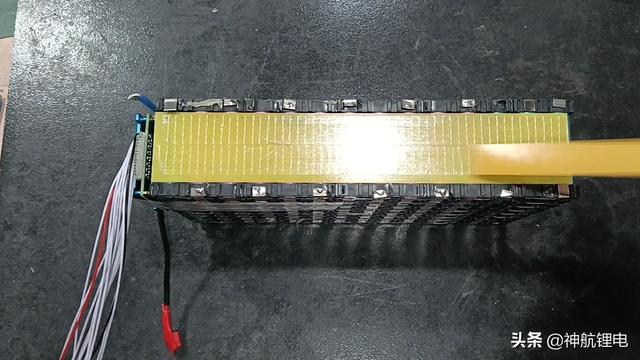

贴双面胶

贴好双面胶

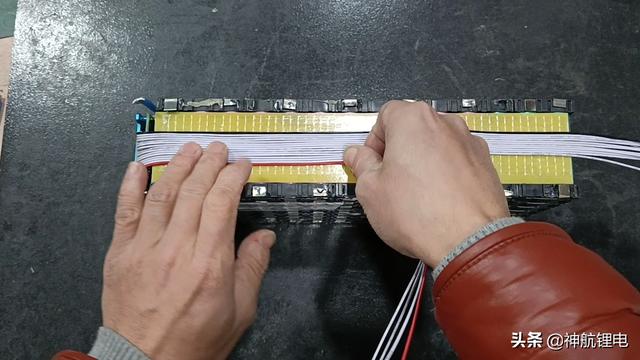

将排线依次、平整的粘到双面胶上，一定要注意，不可以交叉，一定要让每根线都平行。

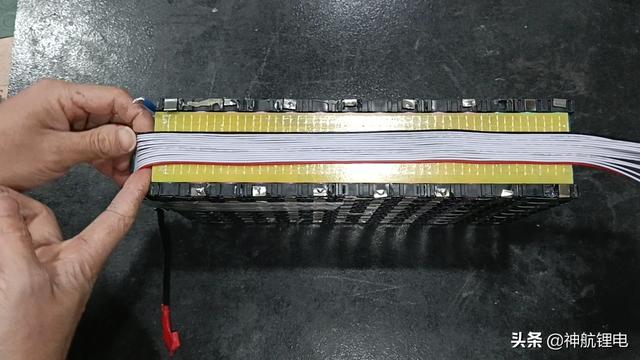

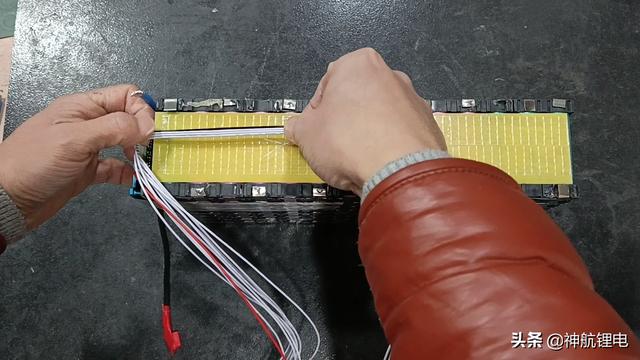

平整走线1

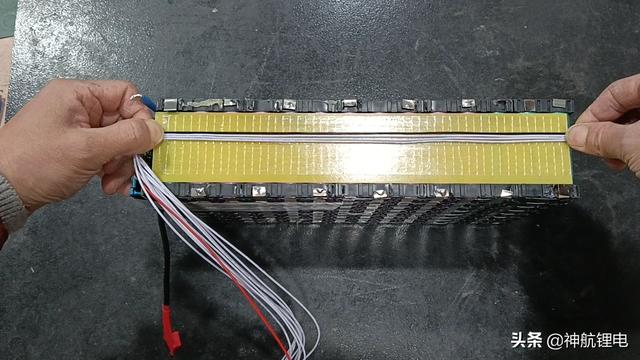

平整走线2

平整走线3

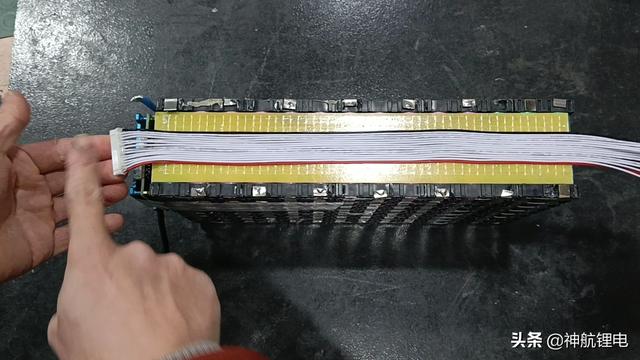

完全理顺

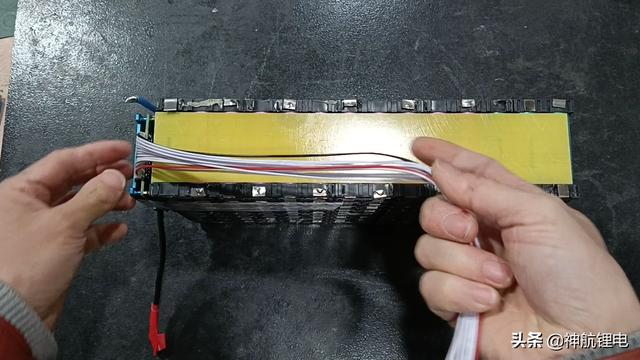

所有排线如上图所示全部理顺后，拔掉采集线插头。从总负开始，也就是下图的黑色线，一般都是黑色线，开始进行整理，根据每串电芯预留接线位置，取合适长短。

拔出插头

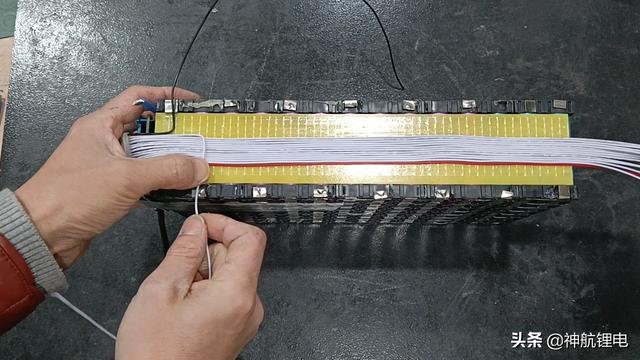

从总负黑色线开始整理

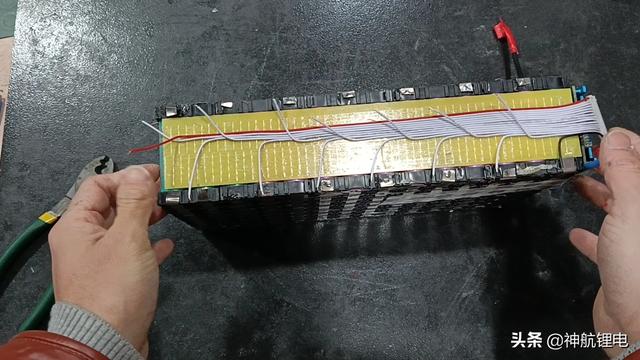

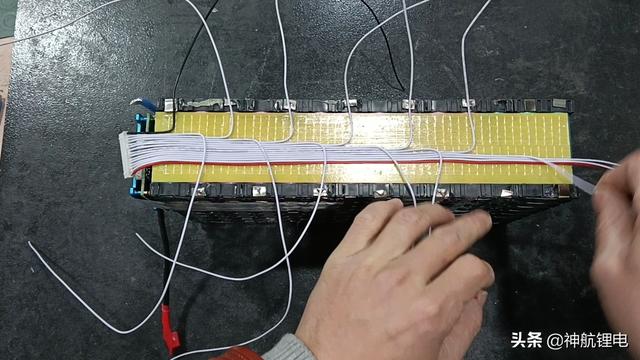

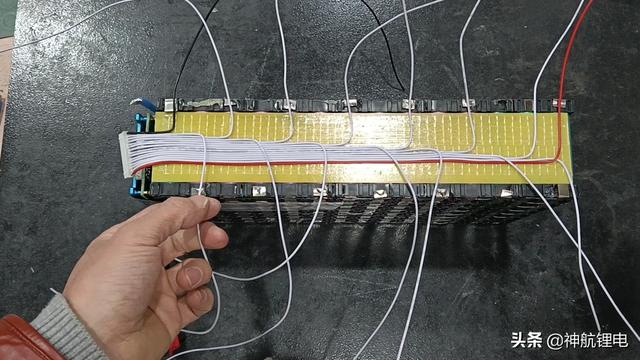

然后依次交替整理所有采集线束，一定要按顺序，不能跳线。可以全部对应后再取合适长度，也可以找一根剪一根，看个人习惯，为了保证美观，不可以留的太长，当然也不能留短了。

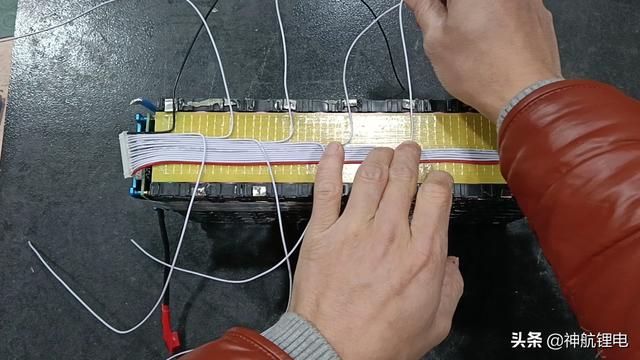

依次交替整理

注意不能跳线

全部整理了个大概

这里是先给所有的采集线找到对应位置，然后再减取合适长度，去掉多余导线。

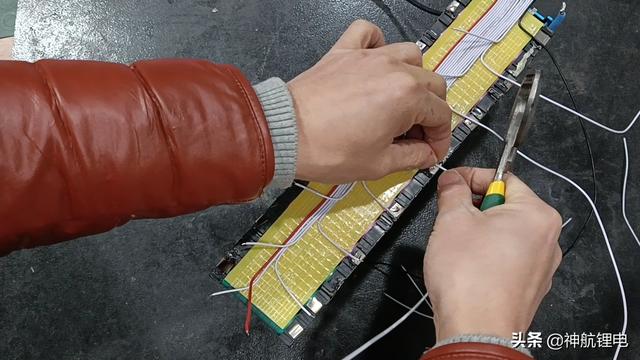

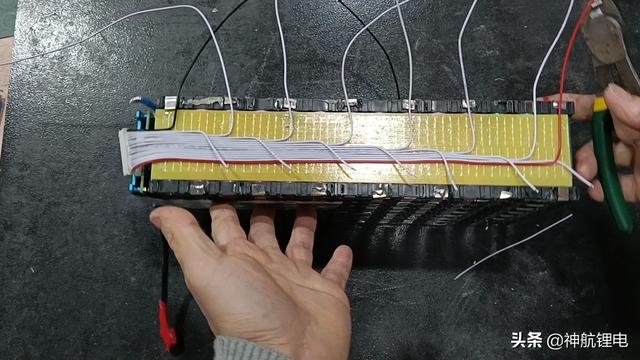

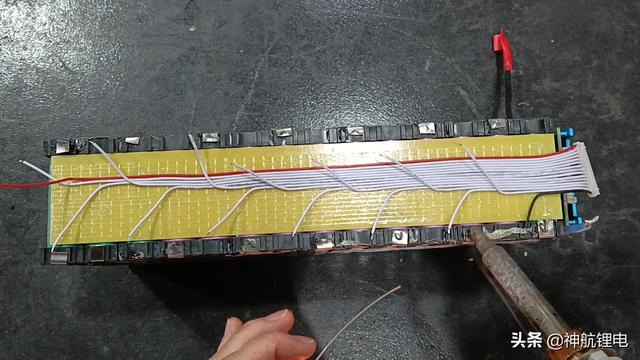

开始剪线

这一侧全部剪好

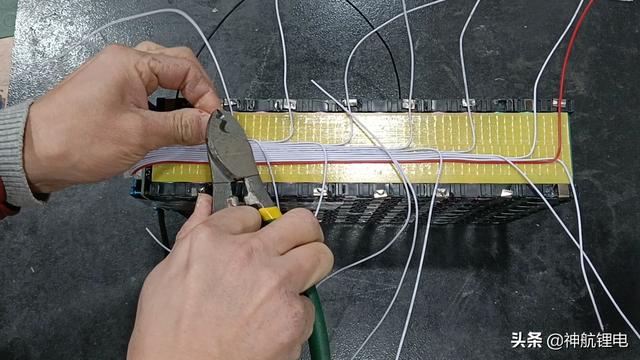

剪另一侧

两侧全部剪好

当所有采集线都剪好后，给焊点及导线末端上锡，只有上锡后才方便焊接。

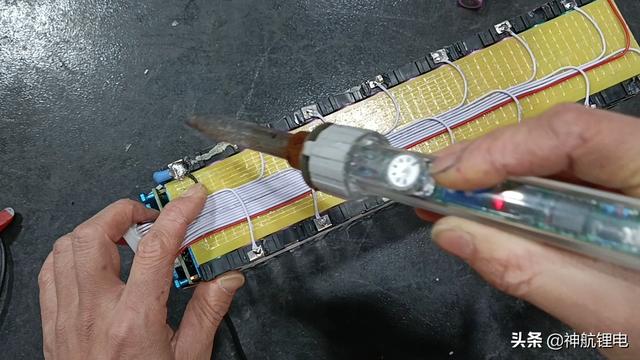

给焊点上锡

给采集线末端上锡

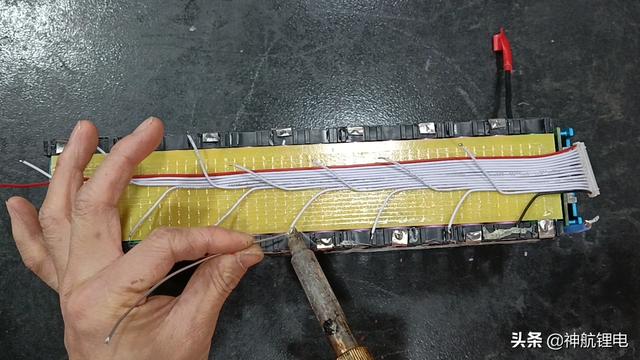

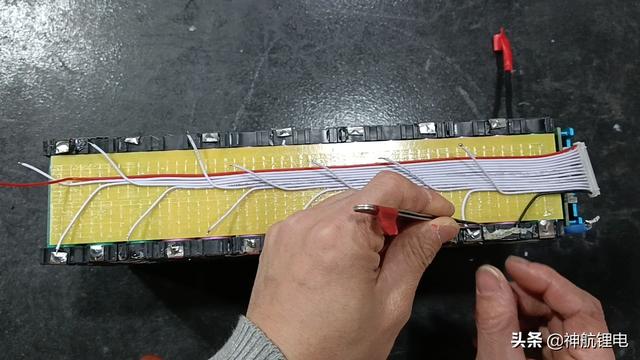

导线及焊点都上好锡后，将采集线对应焊接到预留焊点处，并用镊子等工具压住，以便于焊接的更结实可靠。

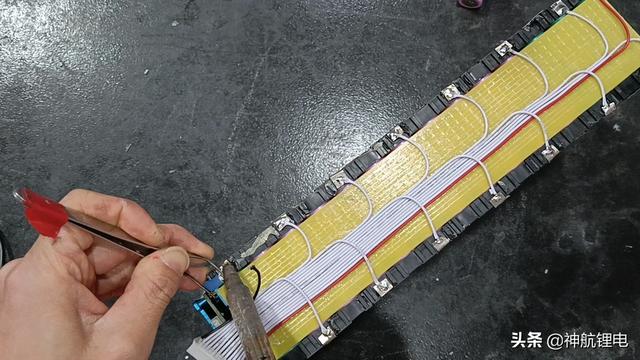

将采集线焊接到预留的镍片上

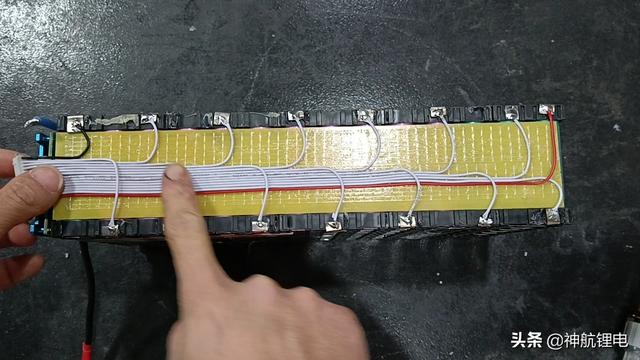

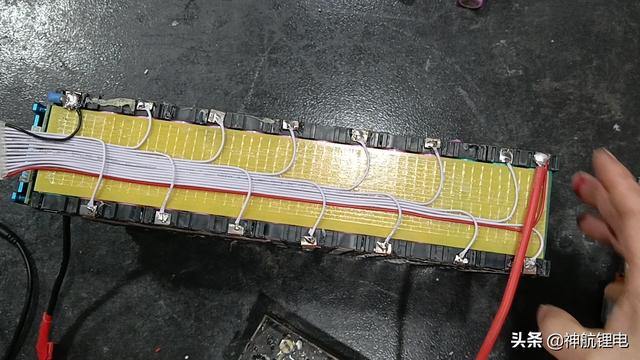

所有采集线都焊接好了

所有采集排线对应焊接好后，借助线序板进行检测，确保线序正确，也可使用万用表逐串检查。

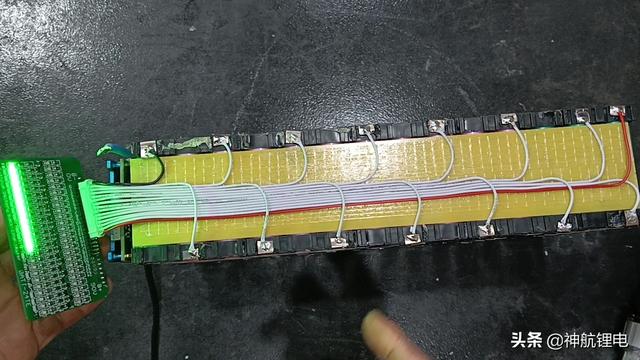

检查排线顺序是否正确

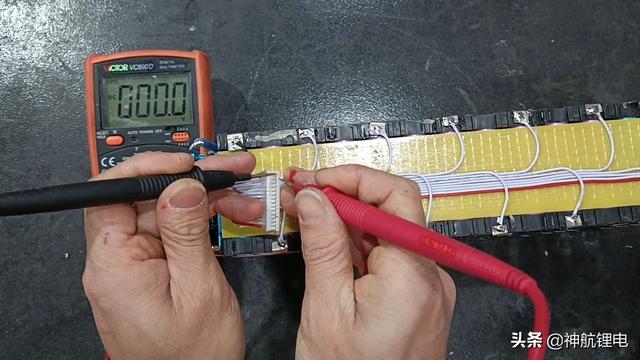

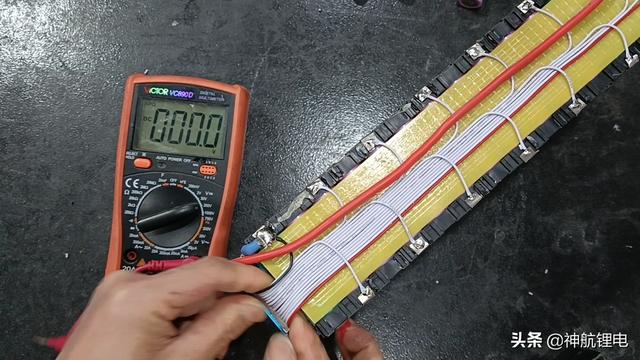

使用万用表逐串确认

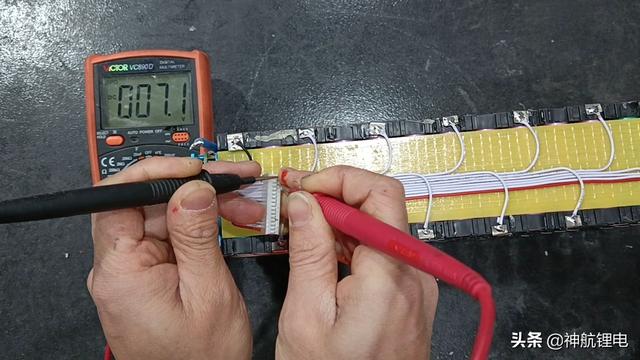

第一串

使用万用表检查时注意，表笔一定不要碰到一起，否则会导致短路事故，一般负极表笔放到总负极，正极表笔依次后移，累加各串电压，如发现测量的数值和理论有差异，明显错误的，那就是线序没有对。需要再次检查确认。

第一二串累计

采集排线确认无误后，不要着急插到保护板上，这个时候焊接B-线，将B-线焊接到总负极。

焊接B-线

B-线焊接牢固

B-线焊接完毕后，保护板上的主要接线也就接好了，可以插上采集排线了，为了方便测试我们也要接好正极输出线，以及负极输出线，这里我们都接到插头上对应位置，方便后面测试使用。P-线接到插头负极接线位置，不同插头位置不同，参考你具体的插头说明书。

给正极导线上锡

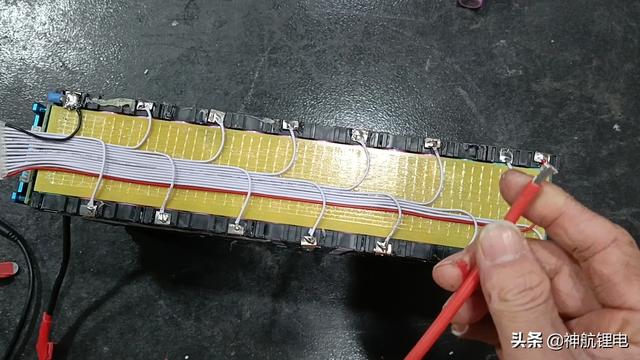

焊接好正极导线

插上采集排线

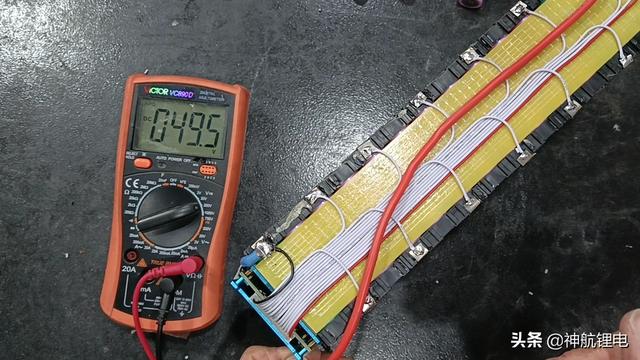

将采集排线插到保护板上，用万用表测电池总电压，黑表笔放在电池总负上，红表笔放在电池总正上，这里测的电压是49.5V

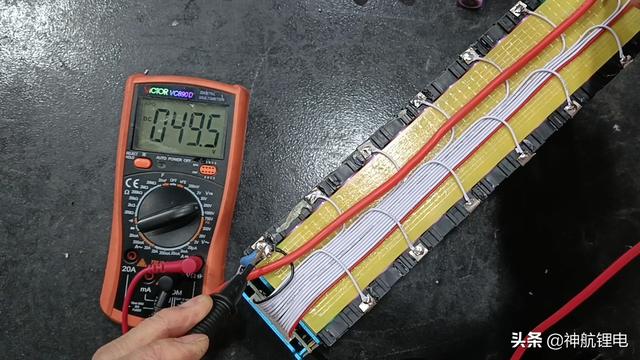

测电池总压

然后将黑表笔放到保护板输出端，也就是P-端，红表笔放在总正输出线末端，测量过了保护包之后的电压，这里测的49.5V，经过保护板后，输出电压和电池总压一致，保护板接线正确，但是到这里并没有结束，大家一定要注意。到了这里并不是所有人都会得到这个结果，可能遇到的情况很多，具体情况再讨论。

测输出电压

对电池组进行简单处理，避免采集线束脱落。进行充放电测试，验证保护板的功能是否正常。

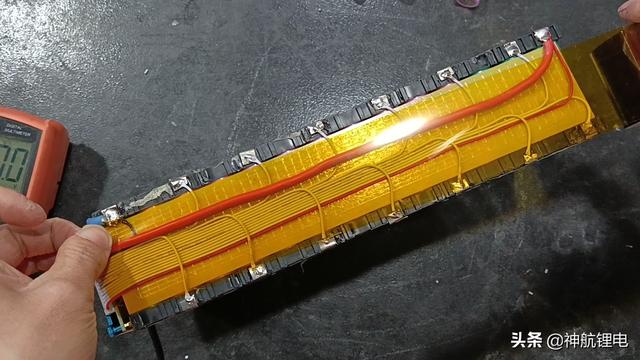

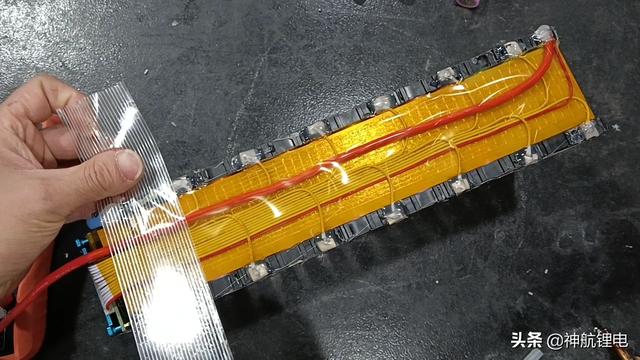

贴上高温胶带

焊点打胶

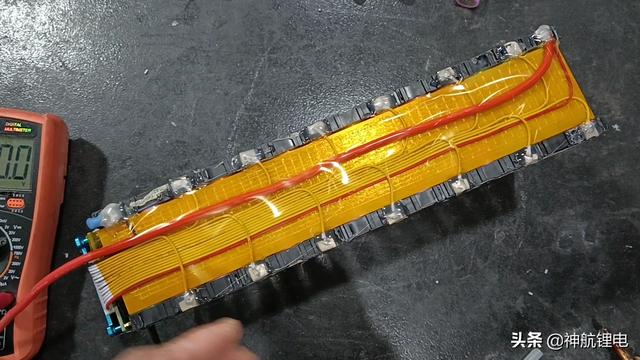

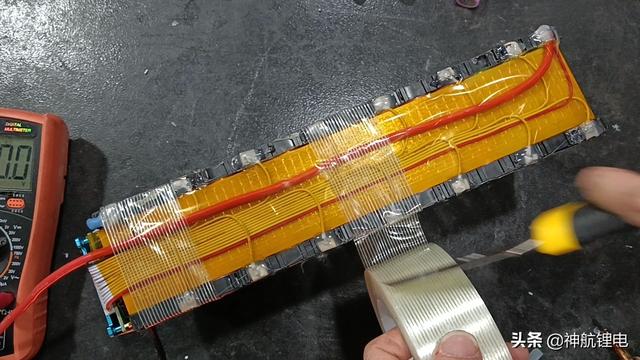

加固

再次加固

充放电测试证明保护板能够正常工作的话，就表示保护板更换成功了。就可以进行后期绝缘包装等作业了。学习更多锂电组装维修技术，请关注我们哟，已经发布了很多锂电池相关视频，更加直观易懂，你还想学什么？还有什么不解？欢迎留言哟。
