问题

使用阿里云ECS搭建 Harbor 服务(docker-compose 部署)遇到网络地址冲突，导致Harbor云主机ECS无法访问其它VPC网段云主机，这是为什么？

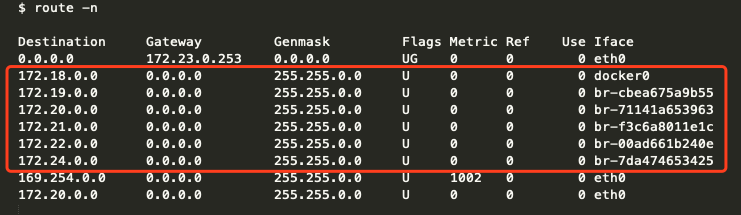

使用 docker-compose 部署过Harbor同学都知道，在创建 Harbor 时，默认会创建 5个 网段，见下图。

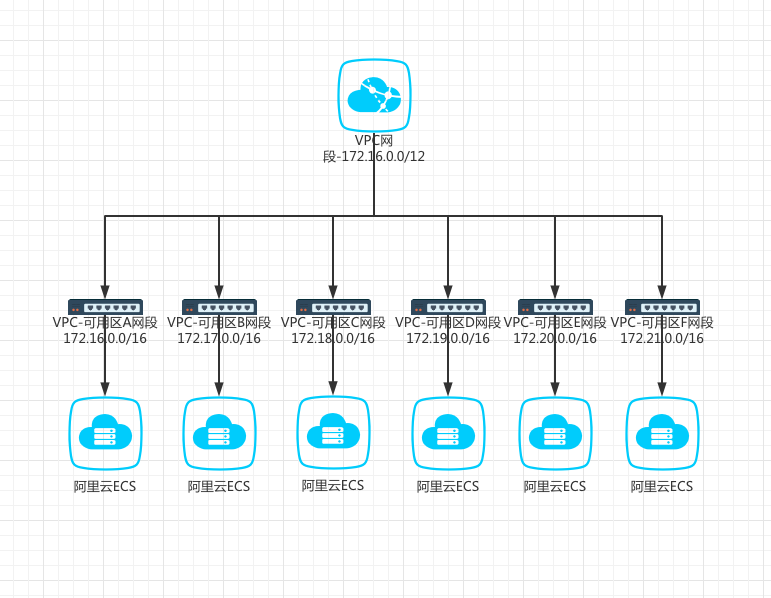

问题来了，因为使用阿里云 VPC网络，网段为 172.16.0.0/12 ，下面是网络拓扑图。

从上面两张图可以发现，网络地址段有重叠，会导致部署Harbor的云主机无法与其它VPC可用区云主机通信。

Docker 网络驱动介绍 [1]

Docker的网络子系统使用驱动程序是可插拔的。默认情况下存在几个驱动程序，并提供核心网络功能：

bridge: 默认的网络驱动程序。如果您未指定驱动程序，则这是您正在创建的网络类型。当您的应用程序在需要通信的独立容器中运行时，通常会使用网桥网络。
host: 对于独立容器，去掉容器和Docker主机之间的网络隔离，直接使用主机的网络。host仅可用于Docker 17.06及更高版本上的集群服务。
overlay: overlay网络将多个Docker守护程序连接在一起，并使群集服务能够相互通信。您还可以使用overlay网络来促进群集服务和独立容器之间或不同Docker守护程序上的两个独立容器之间的通信。这种策略消除了在这些容器之间进行操作系统级路由的需要。
macvlan: Macvlan网络允许您将MAC地址分配给容器，使其在网络上显示为物理设备。Docker守护程序通过其MAC地址将流量路由到容器。在处理希望直接连接到物理网络而不是通过Docker主机的网络堆栈进行路由的传统应用程序时，使用macvlan驱动程序有时是最佳选择。
none: 对于此容器，禁用所有联网。通常与自定义网络驱动程序一起使用。none 不适用于swarm services。
网络插件：您可以在Docker中安装和使用第三方网络插件。这些插件可从Docker Hub或第三方供应商处获得。有关安装和使用给定网络插件的信息，请参阅供应商的文档。

问题解决方案

这边docker使用 bridge 默认网络驱动，可以通过下面命令查看。

$ docker network ls

NETWORK ID          NAME                        DRIVER              SCOPE
d272f62d6c83        bridge                      bridge              local
cbea675a9b55        harbor_harbor               bridge              local
00ad661b240e        harbor_harbor-chartmuseum   bridge              local
71141a653963        harbor_harbor-clair         bridge              local
f3c6a8011e1c        harbor_harbor-notary        bridge              local
7da474653425        harbor_notary-sig           bridge              local
0f0da1e208cc        host                        host                local
bc296f30386f        none                        null                local

解决思路

把 docker0 指定其它网段，不要使用 172.16.0.0/12 网段。并且也控制 docker-compose 创建网段配置范围。这里不直接在 docker-compose 配置声明，而是修改 docker 配置来实现。

解决方法

修改 docker 配置 /etc/docker/daemon.json 文件，具体如下修改：

# 添加下面配置
$ vim /etc/docker/daemon.json

{"bip": "10.50.0.1/16", "default-address-pools": [{"base": "10.51.0.1/16", "size": 24}]}

# 重启 docker 服务
$ systemctl restart docker

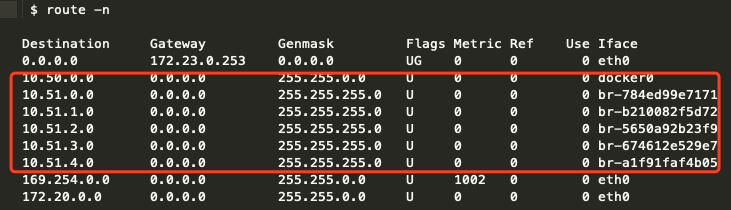

上面配置意思：设置 docker0 使用 10.50.0.1/16 网段，docker0 为 10.50.0.1。后面服务再创建地址池使用 10.51.0.1/16 网段范围划分，每个子网掩码划分为 255.255.255.0。具体划分看下面 harbor 创建例子。
