| 导语微众银行在2014年成立之时，就非常有前瞻性的确立了分布式架构的基础架构。当时，腾讯有一款金融级的分布式数据库产品TDSQL，其业务场景和对数据库的可靠性要求，和银行场景非常类似。微众银行和腾讯TDSQL团队合作，共同将TDSQL打造为适合银行核心场景使用的金融级分布式数据库产品，并将TDSQL用于微众银行的核心系统数据库。本文是对整个实践历程的总结。

一、背景介绍

微众银行在2014年成立之时，就非常有前瞻性的确立了微众银行的IT基础架构的方向：摒弃传统的基于商业IT产品的集中架构模式，走互联网模式的分布式架构。众所周知，传统银行IT架构体系非常依赖于传统的商业数据库，商业存储以及大中型服务器设备，每年也需要巨大的IT费用去维护和升级，同时这种集中式的架构，也不便于进行高效的实现水平扩展。从过往经验来看，当时除了oracle等少数传统的商业数据库，能满足金融级银行场景的数据库产品并不多。

当时，腾讯有一款金融级的分布式数据库产品TDSQL，主要承载腾讯内部的计费和支付业务，其业务场景和对数据库的可靠性要求，和银行场景非常类似，同时也经受了腾讯海量计费业务场景的验证。

微众银行基础架构团队，经过多轮的评估和测试，最终确定和腾讯TDSQL团队合作，共同将TDSQL打造为适合银行核心场景使用的金融级分布式数据库产品，并将TDSQL用于微众银行的核心系统数据库。

二、Why TDSQL？

为什么会选用TDSQL，作为微众银行的核心数据库呢？本章节将会详细介绍TDSQL架构、以及TDSQL的核心特性，看看TDSQL是如何满足了金融级场景的数据库要求。

1.TDSQL架构介绍

TDSQL是基于MySQL/Mariadb社区版本打造的一款金融级分布式数据库集群方案。在内核层面，TDSQL针对MySQL 社区版本和Mariadb 社区版本的内核，在复制模块做了系统级优化，使得其具备主备副本数据强一致同步的特性，极大提升了数据安全性，同时相对原生的半同步复制机制，TDSQL强一致复制的性能也有极大提升。

TDSQL集成了TDSQL Agent、TDSQL SQLEngineSQLEngine、TDSQL Scheduler等多个模块，实现了读写分离、AutoSharding、自动主备强一致性切换、自动故障修复、实时监控、实时冷备等一系列功能。TDSQL架构模型如下面两张图所示。

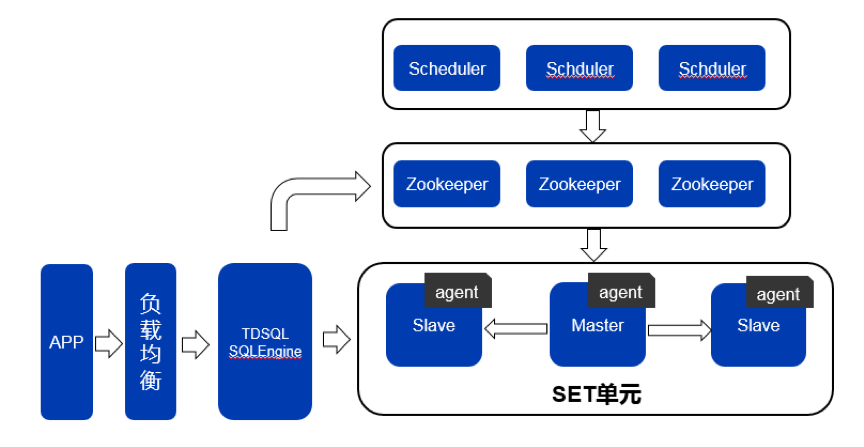

图 TDSQL架构模型与SET模型

我们可以从横向和纵向两个维度来理解TDSQL的架构。

横向是TDSQL的请求处理路径：请求通过APP发出，经过负载均衡模块，转发到TDSQL SQLEngine集群；TDSQL SQLEngine收到请求后，进行请求解析，然后转发到set单元内的数据库实例节点上(写请求到master，读请求可以到master或slave)；数据库实例处理好请求后，回包给TDSQL SQLEngine，TDSQL SQLEngine再通过负载均衡模块回包给app。

纵向是TDSQL集群的管理路径：TDSQL的一个管理单元称为一个set，每个set单元的每个数据库实例上，都会部署一个TDSQL Agent模块。Agent模块会收集所在数据库实例的所有监控信息(包括节点主备角色信息/节点存活状态/请求量/TPS/CPU负载/IO负载/慢查询/连接数/容量使用率等等)，上报到ZooKeeper集群；ZooKeeper相当于整个TDSQL集群元数据存储管理中心，保存了集群所有元数据信息；TDSQL Scheduler模块会监控ZooKeeper的所存储的上报信息，并根据集群状态启动不同的调度任务，相当于TDSQL集群的大脑，负责整个集群的管理和调度。

2. TDSQL noshard 与 shard 模式

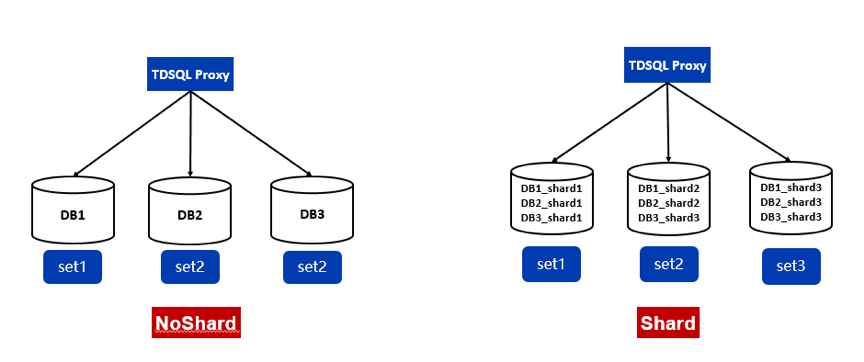

TDSQL提供了noshard与shard两种使用模式，如下图所示。

图 TDSQL noshard与shard模式

所谓noshard模式，就是单实例模式，不做自动的分库分表，在语法和功能上完全兼容于MySQL，缺点是只支持垂直扩容，这会受限于单实例服务器的性能和容量上限，无法进行水平扩展。

Shard模式即AutoSharding模式。通过TDSQL SQLEngine模块，实现数据库的Sharding和分布式事务功能，底层的数据打散在多个数据库实例上，对应用层还是统一的单库视图。Shard模式可以实现容量和性能的水平扩展，通过两阶段XA支持分布式事务和各种关联操作，但是目前还不支持存储过程，同时在建表的时候需要业务指定shard key，对部分业务开发来说觉得会有一定的侵入性。

微众银行当时在做系统架构的时候充分考虑了是采用shard版本的纯分布式数据库还是从应用层的角度来做分布式，通过大量的调研分析，最终觉得采用应用做分布式是最可控，最安全，最灵活，最可扩展的模式，从而设计了基于DCN的分布式可扩展架构，通过在应用层做水平拆分，数据库采用TDSQL noshard模式，保证了数据库架构的简洁性和业务层兼容性，这个后面会详述。

3. 主备强一致切换与秒级恢复

TDSQL通过针对MySQL内核源码的定制级优化，实现真正意义上的多副本强一致性复制，通过主备部署模式，可以实现RPO=0，即数据0丢失，这对于金融场景是至关重要也是最基础的要求；同时基于TDSQL Agent和Scheduler等模块，也实现了自动化的主备强一致切换，在30秒内可以完成整个主备切换流程，实现故障RTO的秒级恢复。

4. Watch节点模式

TDSQL slave节点提供了两种角色，一种是follower节点，一种是watch节点。Fllower节点与watch节点都从master节点实时同步数据，但watch节点不参与主备选举和主备切换，只作为观察者同步数据。Follower节点和watch节点的角色可以在线实时调整。

5. 自动化监控与运维

TDSQL配套提供了赤兔管理平台系统，来支持整个TDSQL集群的可视化、自动化的监控和运维功能。如下图所示，为TDSQL赤兔管理平台的运行界面。

图 TDSQL赤兔管理平台

通过TDSQL赤兔管理平台，可以实现监控数据的采集与显示，告警和策略配置，日常运维操作(主备切换，节点替换，配置更改等)，数据库备份与恢复，慢查询分析，性能分析等一系列功能，极大的提升了运维效率和运维准确性。

基于以上的TDSQL的架构和特性，我们认为TDSQL很好了满足金融业务场景中对数据库的高可用、高可靠、可运维的要求，同时基于MySQL和X86的软硬件平台，也能极大的降低数据库层面的IT成本，从而极大降低户均成本，非常适用互联网时代的新一代银行架构。

三、基于DCN的分布式扩展架构

前文提到，微众银行为了实现业务规模的水平扩展，设计了基于DCN的分布式可扩展架构，从而即实现了扩展性，也保证了数据库层面架构以的简洁性。

DCN，即Data Center Node(数据中心节点)，是一个逻辑区域概念，DCN是一个自包含单位，包括了完整的应用层，接入层和数据库。可以通俗的理解为，一个DCN，即为一个微众银行的线上的虚拟分行，这个虚拟分行只承载微众银行某个业务的一部分客户。通过一定的路由规则(比如帐户号分段)，将不同的客户划分到不同的DCN内。一旦某个DCN所承载的客户数达到规定的上限，那么这个DCN将不再增加新的客户。这时通过部署新的DCN，来实现容量的水平扩展，保证业务的持续快速发展。

不同的客户保存在不同的DCN，那么就需要有一个系统来保留全局的路由信息，记录某个客户到底在哪个DCN，这个系统就是GNS(Global Name Service)，应用模块会先请求GNS，拿到对应客户的DCN信息，然后再去请求对应的DCN。GNS使用了redis缓存，以保证较高的查询QPS性能，同时采用TDSQL做持久化存储，以保证数据的安全性。

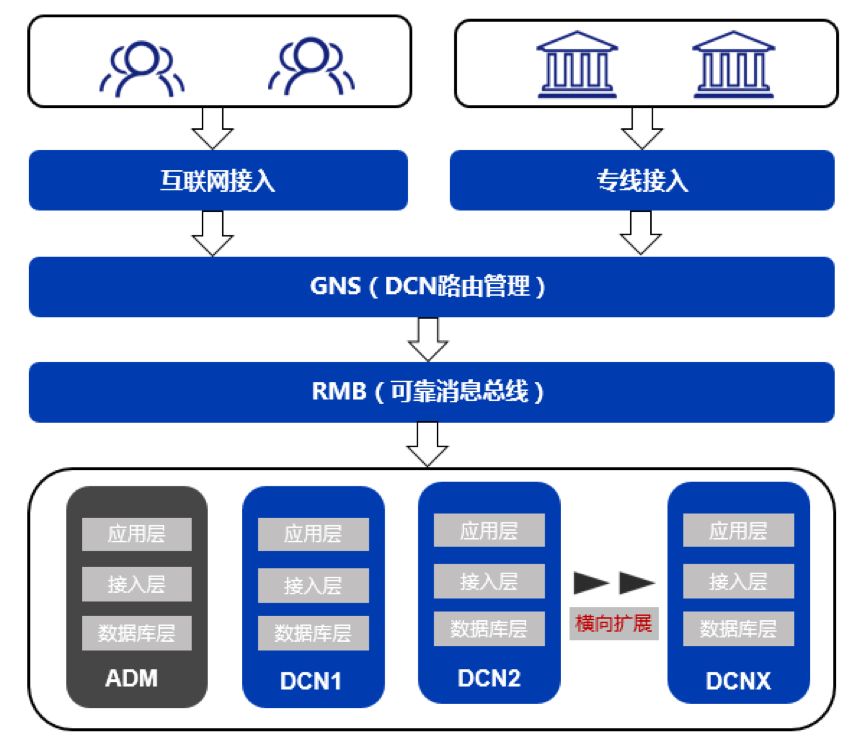

RMB(Reliable Message Bug)，可靠消息总线，是DCN架构的另一个核心模块，主要负责各个业务系统之间高效、准确、快速的消息通信。DCN的整体架构如下图所示。

图 DCN架构模型

四、微众银行IDC架构

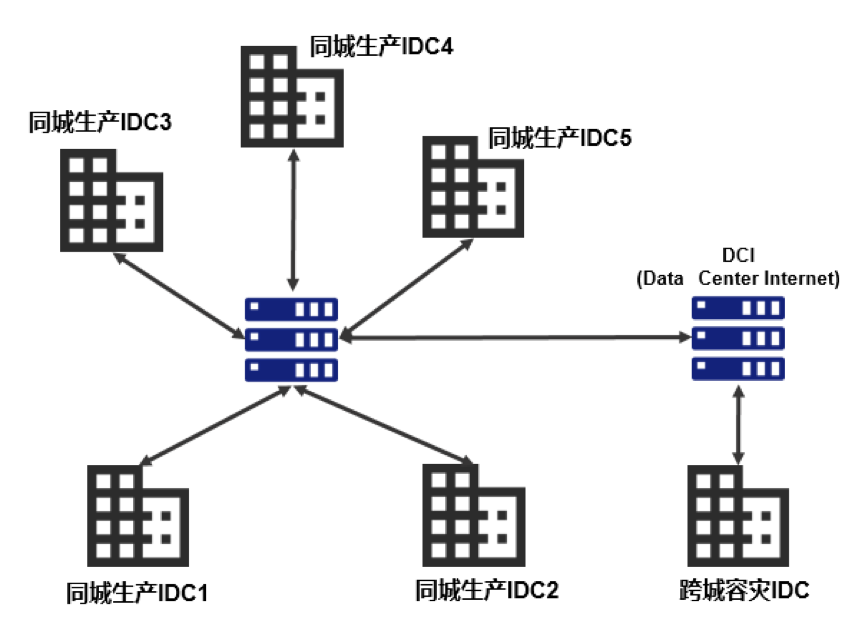

有了基于DCN的基础架构模型，下一步就是基础物理环境的建设。微众银行经过4年多的发展，目前已发展成为两地六中心的架构，如下图所示。

图微众银行IDC架构

其中两地位于深圳和上海，深圳作为生产中心，在深圳同城有5个IDC机房，上海作为跨城异地容灾，有1个IDC机房。深圳5个同城IDC，通过多条专线两两互联，保证极高的网络质量和带宽，同时任何两个IDC之间的距离控制在10~50公里，以保证机房间的网络ping延迟控制在2ms左右。这一点非常重要，是实现TDSQL同城跨IDC部署的前提。

五、基于TDSQL的同城应用多活

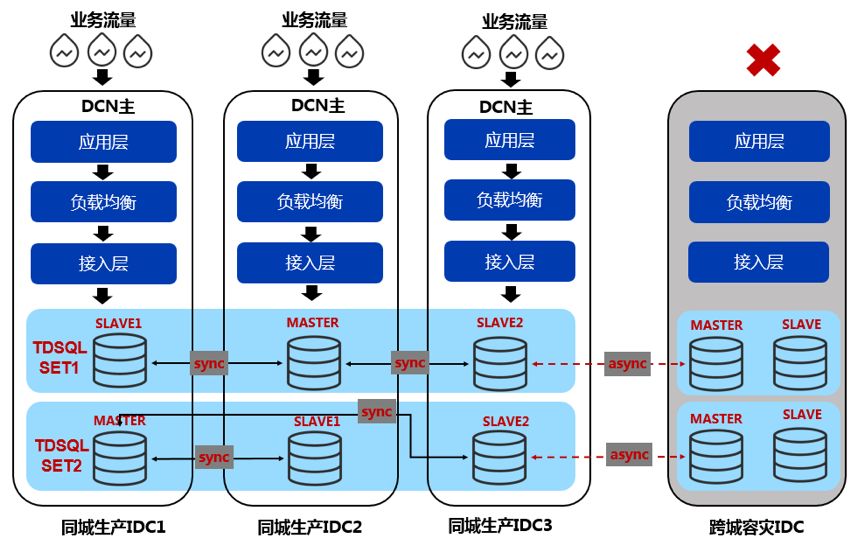

基于以上的 DCN 架构和 IDC 架构，我们设计了TDSQL数据库在微众银行的部署架构。如下图所示。

图微众银行基于TDSQL的同城多活架构

我们采用同城3副本+跨城2副本的3+2 noshard部署模式。同城3副本为1主2备，分别部署同城的3个IDC中，副本之间采用TDSQL强一致同步，保证同城3 IDC之间的RPO=0，RTO秒级恢复。跨城的2副本通过同城的一个slave进行异步复制，实现跨城的数据容灾。基于以上架构，我们在同城可以做到应用多活，即联机的业务流量，可以同时从3个IDC接入，任何一个IDC故障不可用，都可以保证数据0丢失，同时在秒级内可以恢复数据库服务。

在同一IDC内，服务器之间的ping延迟通常在0.1ms以内，而同城跨IDC之间服务器的ping延迟会大大增加，那是否会影响TDSQL主备强同步的性能呢？另外IDC之间的网络稳定性能否保证呢？

我们通过以下几个措施来消除或者规避这个问题。

首先，在基础设施层面，我们会保证同城的三个IDC之间的距离控制在10~50公里左右，控制网络延迟在2ms左右；同时在IDC之间建设多条专线，保证网络传输的质量和稳定性；其次，TDSQL针对这种跨IDC强同步的场景，作了大量的内核级优化，比如采用队列异步化，以及并发复制等技术。通过基准测试表明，跨IDC强同步对联机OLTP的性能影响仅在10%左右。

从我们实际生产运营情况来看，这种同城跨IDC的部署模式，对于联机OLTP业务的性能影响，完全是可以接受的，但对于集中批量的场景，因为累积效应，可能最终会对批量的完成时效产生较大影响。如果批量APP需要跨IDC访问数据库，那么整个批量期间每次访问数据库的网络延迟都会被不断累积放大，最终会严重影响跑批效率。为了解决这个问题，我们利用了TDSQL的watch节点的机制，针对参与跑批的TDSQL SET，我们在原来一主两备的基础上，额外部署了一个与主节点同IDC的WATCH节点，同时保证批量APP与主节点部署在同一APP。如下图所示。

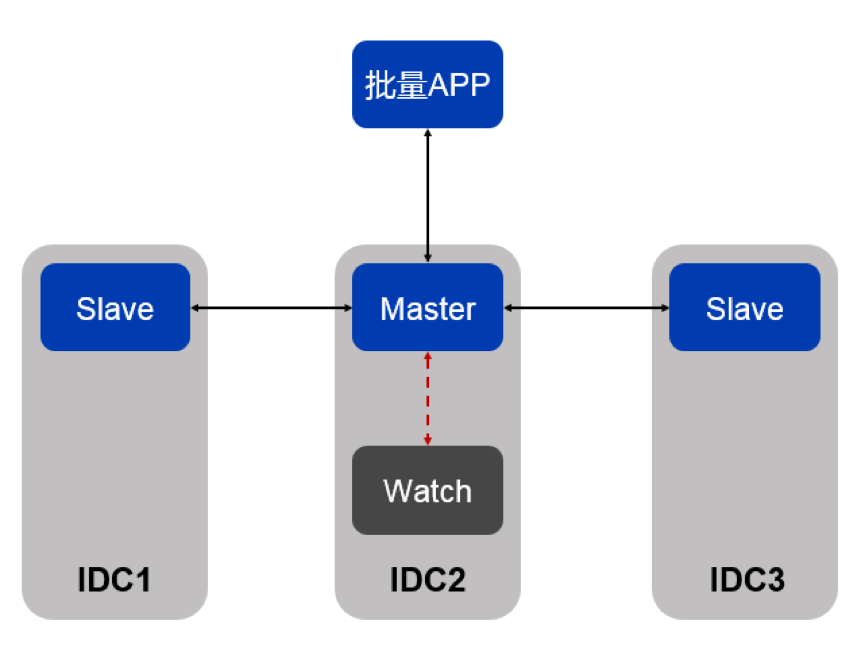

图 TDSQL带WATCH节点的部署模式

WATCH节点与主节点同IDC部署，从主节点异步同步数据。因为是WATCH节点是异步同步，所以主节点的binlog会确保同步到跨IDC的另外两个备节点事务才算成功，这样即使主节点所在的IDC整个宕掉，仍能保证数据的完整性，不会影响IDC容灾特性。当主节点发生故障时，scheduler模块对对比watch节点和其他2个强同步备机的数据一致性，如果发现watch节点的数据跟另外2个idc数据一样新(这是常态，因为同IDC一般都比跨IDC快)，则优先会将这个watch节点提升为主机。这就保证了批量APP与数据库主节节点尽量处于同一个IDC，避免了跨IDC访问带来的时延影响。

通过以上部署架构，我们实现了同城跨IDC级别的高可用，以及同城跨IDC的应用多活，极大提升了微众银行基础架构的整体可用性与可靠性。

六、TDSQL集群规模

微众银行成立4年多以来，业务迅速发展，目前有效客户数已过亿级，微粒贷，微业贷等也成为行业的明星产品。在业务规模迅速增长的过程中，我们的数据库规模也在不断的增长。当前微众银行的TDSQL SET个数已达350+(生产+容灾)，数据库实例个数已达到1700+，整体数据规模已达到PB级，承载了微众银行数百个核心系统。在以往的业务高峰中，最高达到日3.6亿+的金融交易量，最高的TPS也达到了10万+，如下图所示。

图微众银行TDSQL业务规模

在过去4年多的运营中，TDSQL也从未出现过大的系统故障，或者数据安全问题，同时基于TDSQL的X86的软硬件架构，帮助微众银行极大的降低IT户均成本，极大提升了微众银行的行业竞争力。微众银行通过实践证明，TDSQL作为金融级的核心数据库，是完全胜任的。

七、微众银行数据库现状及未来发

目前，TDSQL承载了微众银行99%以上线上数据库业务，同时我行也大量采用了redis作为缓存，以解决秒杀，抢购等热点场景，另外还有少量的MongoDB满足文档类的存储需求。同时我行从去年开始，也尝试引入了NEWSQL数据库TiDB，解决少部分无法拆分DCN，但同时又对单库存储容量或吞吐量有超大需求的业务场景。整体来看，我行目前的数据库主要有TDSQL，TIDB以及Redis/MongoDB，TDSQL主要承载核心系统业务，TIDB作为补充解决单库需要超大容量或超大吞吐量的非联机业务需求，Reids和MongoDB则主要是提供缓存及文档型的存储。当然我们并不会止步于此，微众银行数据库团队和腾讯云TDSQL团队未来会有更加深入的合作。比如我们和腾讯云TDSQL团队合作的TDSQL智能运维-扁鹊项目，目前已在微众银行灰度上线，可以实时分析TDSQL的运行状态和性能问题，是提升运维效率的利器。我们和也在和TDSQL研发团队共同调研和评估MySQL 8.0版本，以及MySQL基于MGR的高可用功能，未来可能会尝试将MySQL 8.0和MGR集成到TDSQL系统中，并尝试在银行核心系统中试用。

作者简介

胡盼盼，微众银行数据库平台负责人。硕士毕业于华中科技大学，毕业后加入腾讯，任高级工程师，从事分布式存储与云数据库相关的研发与运营工作；2014 年加入微众银行，负责微众银行的数据库平台的设计规划和运营管理。

黄德志，微众银行数据库平台高级 DBA。2009年加入平安科技，先后担任数据库资深开发工程师及资深运维工程师。2016年加入微众银行任高级DBA，负责TDSQL相关运维工作。
