有网友问：为啥小写字母打不上，自动变大写？

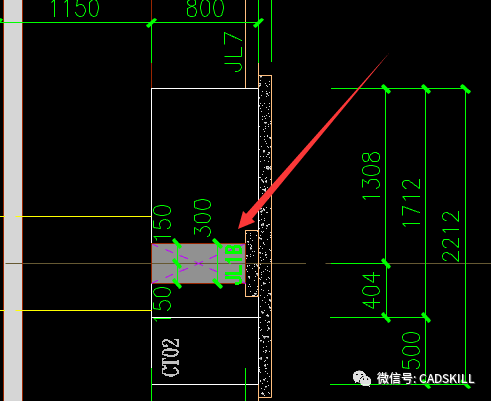

刚开始看到截图，我还以为是标注的文字，还奇怪，这个怎么会自动变大写呢？标注中也么有这个设置啊！字体本身也没有这个控制啊!
随后他发来了文字的特性面板的截图，他关注的是文字样式，而我从截图中看出了问题，如下图所示。
首先要确认这个问题跟文字样式无关，大写字母和小写字母的编码是不同的，字体无法进行这样的处理，文字样式里也没有这样的设置。问题出在：把属性文字直接当普通文字用，图面看到的是属性的标记！

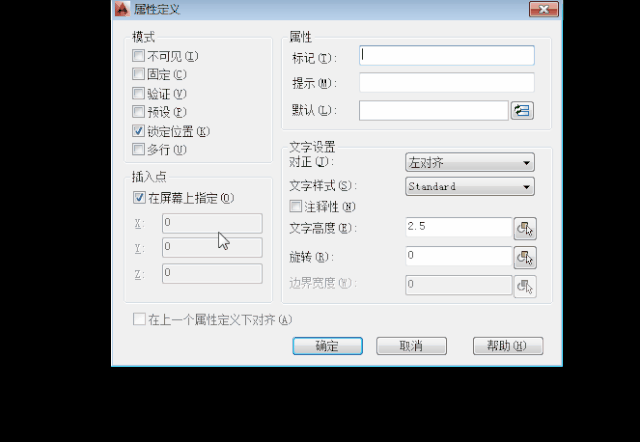

大家在定义属性的时候可以试一下，在对话框中标记输入的是小写字母，但在图面上定位后就会自动转换为大写字母，然后双击编辑也是如此，如下图所示。

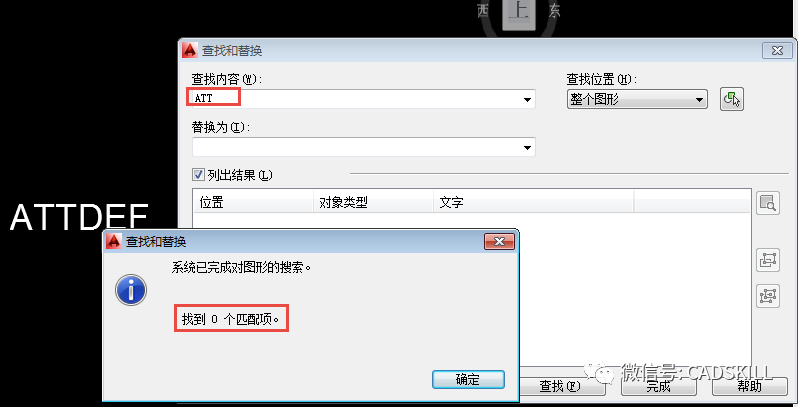

其实用属性文字当普通文字用的问题之前就讲过，只不过当时关注的现象是图面上明明能看到文字缺查找不到，更加无法进行替换了，如下图所示。
属性文字当普通文字用还有很多的问题，之前有文章详细介绍，只是忽略了输入小写变大写这个细节，请详细看一下下面的文章。
CAD属性文字为什么不能当普通文字使用？属性文字和普通文字如何转换？
我还是不明白用属性文字当普通文字到底方便在什么地方，属性文字定义起来很麻烦，编辑也不方便，难道只是喜欢弹出一个对话框来编辑文字吗？！那属性的标记和值拿来干什么用呢？
用属性文字当普通文字使用，不仅创建和编辑麻烦，而且还会导致小写自动变大写，而且还不能查找替换等问题，所以再次强调一下：
属性文字是用在图块里的，属性的值才是我们最终要显示和编辑的文字！
不要将属性文字的标记当普通文字使用！
如果你拿到别人的图纸中看到这种情况，想要正常编辑和查找替换，那只能用插件把这些属性文字转换普通文字了。
CAD插件-属性文字标签转换为普通文字
本以为遇到了一个奇怪的新问题，却发现原来是一个老问题，只是之前并没有关注到这个细节。看来只要是功能或参数用得不对，即使一些小的细节也可能给大家带来困扰。
