⑷控制器的有机结合，只需拨动选择开关，就可实现微程序或组合逻辑控制的切换。

⑸提供多种工作方式，支持手动、脱机、联机。

⑹提供三总线接口和锁紧插座，支持I/O扩展。

⑺提供多种指令系统，支持基本模型机、指令流水线、RISC模型机实验。

⑻强大的指令功能，支持多种寻址方式和中断、调用等。

⑼丰富的调试手段，具有单步、微单步、运行、暂停等功能。

⑽提供联机调试软件，自带编译器、支持汇编语言源程序调试，图形化动态显示计算机结构模型的数据/指令流向,操作历史记录状态显示，方便用户查找历史记录。

⑾提供30路逻辑分析波形图(示波器),充分展示指令与时序的关系，可让学生在实验时直观地观测到指令与时序的关系，可有效的提高教学效果。

⑿实验仪提供LCD液晶显示，通过实验仪或PC机键盘,在线动态修改寄存器、程序/微程序计数器、程序/微程序存贮器的内容。

⒀系统可选配16位扩展卡，可做16位的组成原理实验。该16位扩展卡提供示例程序。数据和地址均为16位，是真正的16位机

⒁系统可保存文件和调入文件，并提供PC机下载

二、系统组成

系统由实验主板、调试软件、内置开关电源组成。

配有USB和串口两种通信方式，用户可以根据需要选择任何一种

实验主板有：累加器A，暂存器W，寄存器组R0—R3，运算器ALU，直通D/左移L/右移R单元，中断向量IA，堆栈ST，程序计数器PC，地址寄存器MAR，输入IN，输出OUT，存贮器EM，微地址UPC，指令寄存器IR，微程序控制器UM，组合逻辑控制单元，三总线接口，扩展座、二进制开关电平输出/显示，逻辑笔、管理单片机、4×6键盘，字符式LCD，RS232通讯接口，十六位机扩展接口， 通信选择开关。

三、实验项目

(1)寄存器读写实验

(2)运算器八种运算实验

(3)数据输出/移位实验

(4)UPC实验

实验1：UPC加1实验

实验2：UPC打入实验

(5)PC实验

实验1：PC加1实验

实验2：PC打入实验

(6)存贮器读写实验

(7)微程序读写实验

(8)中断实验

(9)模型机综合实验(微程控制器)

实验1：数据传送/输入/输出实验

实验2：数据运算实验(加/减法/或)

实验3：移位/取反实验

实验 4：转移实验

实验 5：调用实验

实验 6：中断实验

实验 7：指令流水实验

实验 8：RISC模型机

(10) 组合逻辑控制器实验

(11) 设计指令/微指令系统.

(12)扩展实验

实验1：8255扩展I/O口实验

实验 2：8253扩展定时器实验

注；实验(1)--(8)为手动微代码控制，(9)—(10)为微程序或组合逻辑控制.

* 选配十六位机扩展实验卡能完成如下十六位机部分实验：

*(13)十六位ALU 实验

*(14)十六位寄存器实验

*(15)十六位寄存器组实验

*(16)十六位指令计数器PC 实验

*(17)中断控制实验

*(18)十六位模型机的总体实验

四、上位软件截图

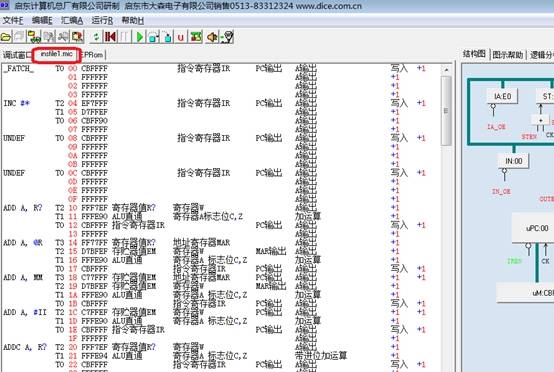

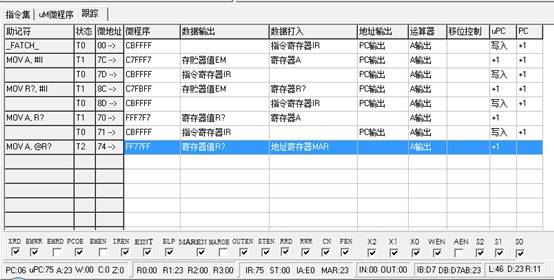

(1) 具有微程序实时流程图界面，可从微程序运行角度来观察和调试计算机指令运行过程。

(2) RISC结构模型计算机实时图形调试界面。(调试时需调入RISC微指令系统和程序riscfile.mic)

(3)指令流水结构模型计算机实时图形调试界面。(调试时需调入指令流水微指令系统和程序INSFILE2.mic)

(4) 重叠结构模型计算机实时图形调试界面。(调试时需调入重叠结构微指令系统和程序INSFILE1.mic)

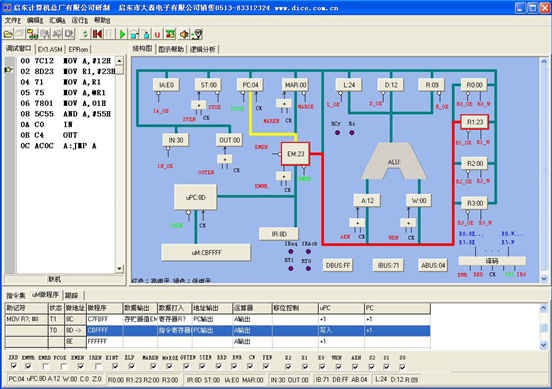

(5) 运算器、存储器、控制器等计算机各部件的实时动态图形调试界面,丰富的调试手段，具有单步、微单步、运行、暂停等功能,图形画面以不同颜色实时显示不同数据流向，简洁明了，生动形象。

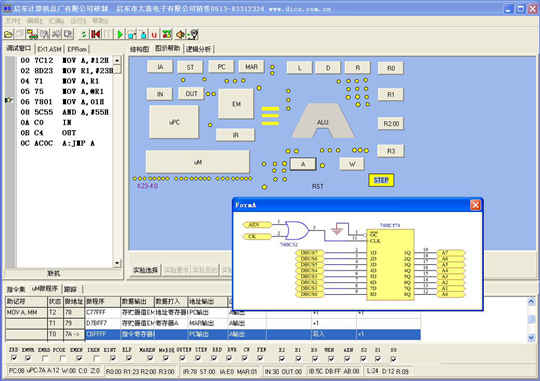

(6)图示帮助界面，点击相应的寄存器或存储器模块，即可查看该单元硬件电路图。

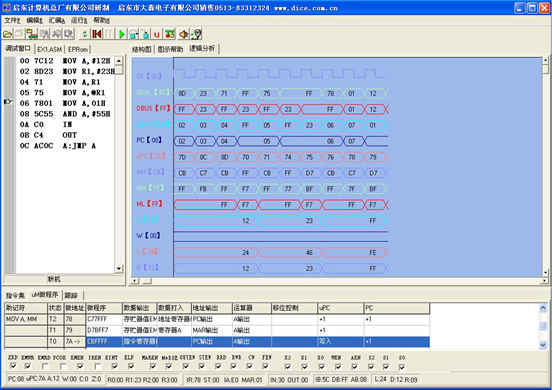

(7)提供逻辑分析仪功能：老师可通过电化教学设备向学生现场展示指令与时序的关系，可让学生在实验时直观地观测到指令与时序的关系，可有效的提高教学效果。
