该手电筒设计要求：

一.电池：4个18650并联，电压为2.6-4.2V。

二.灯珠：3个3A灯珠并联，VF3.3V/VF10V共用。 三.电路构架：内置充电检测芯片TP4056，单片机调光，LTC3785芯片升压/扩流,单片机输出PWM信号控制MOS管的占空比来调光。

四．功能：

1.电量显示，用双色LED灯，充电时亮红灯，满电4.2V亮绿灯，放电时，电池电压3.6V时红灯慢闪(约800MS)，电池电压3V时红灯快闪(100ms)。

2.调光：单键梯次选择高亮100/中亮50/低亮30/SOS/快闪/关闭/长按无极调光向下，另一按键定义长按无极调光向上。

3. SOS定义：如下图，是我据示波器波形画的，理解时把两线连起来，快闪三次停2500mS再快闪三次，停800mS再慢闪三次，如此循环。快闪时间：亮300mS/灭300mS，慢闪时间：灭800mS/亮800mS

该手电筒电路特性：

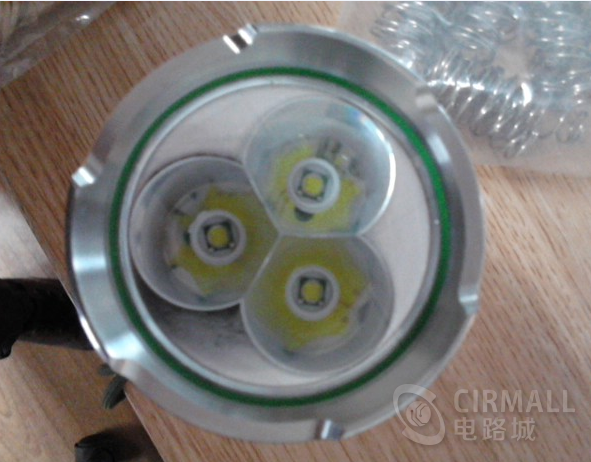

手电筒实物截图：

手电筒PCB源文件截图：

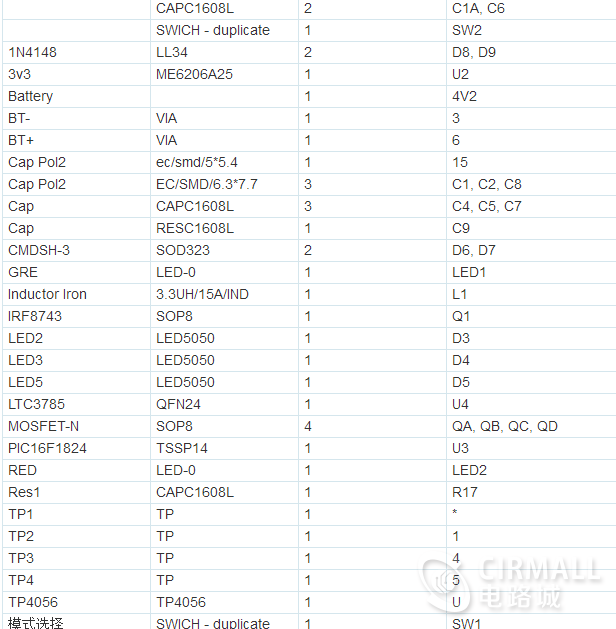

BOM清单截图：
