原标题：必看！全站仪数据传输的三种方式详解，都安排得明明白白(上)

科力达全站仪数据传输

一般而言，全站仪的数据传输方式有三种，分别是通过串口、USB、SD卡三种方式，因为电脑配置等因素的不同，一些数据传输存在一些微妙不同。今天，详解科力达KTS-442系列、462系列全站仪数据传输的三种方式。此文所讲皆针对科力达全站仪升级(仪器型号末尾带N)之前的型号。

一、串口传输

串口传输前的准备工作：首先串口数据线分两种如下：

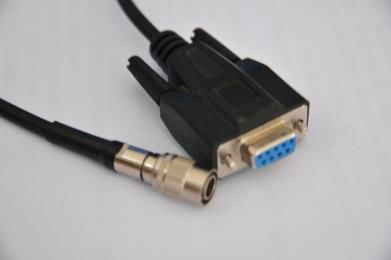

单纯串口线

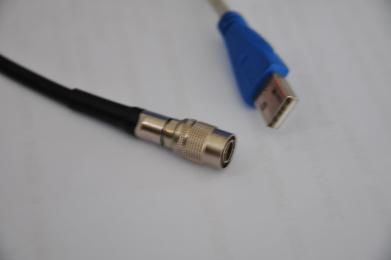

USB转串口线

单纯串口线无需安装驱动，即插即用，通常默认COM1，如果不是需要到电脑设备管理器里的端口去看。

USB转串口需要安装驱动，驱动在购买传输线时自带或者找卖方提供。如果卖方没有提供，请到设备管理器里去看对应芯片型号，WIN7以上的系统有自动搜索安装，如不成功或者系统不支持只能自行到百度上去搜索。由于驱动种类繁多，无法提供对应驱动。

进设备管理器大致步骤：

右键我的电脑→属性→设备管理器 (WIN系统)右键我的电脑→属性→硬件→设备管理器 (XP系统)

未安装驱动

安装驱动成功

如果转出的COM口不是COM1到COM6，需要手动去电脑上更改；

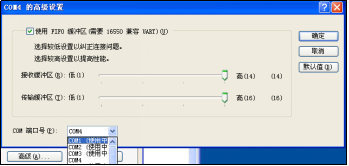

右键选中→属性→端口设置→高级→COM端口号进行更改；

如果都被占用请更换USB口再试。

全站仪数据发送到电脑的步骤

仪器通讯参数和传输软件通讯参数设置成一致(由于电脑的差异性，波特率选择9600或者19200比较合适)。

442系列：配置→通讯参数设置

462系列：设置→通讯参数设置

传输软件：COM通讯→COM通讯参数→设置对应的通讯参数

442系列：内存→工作文件→发送文件数据→选择发送文件→等待电脑端确认后仪器上按确定

462系列：内存→工作文件→发送数据→选择发送文件→等待电脑端确认后仪器上按确定

442系列界面

选好文件确定界面

462系列界面

选好文件确定界面

传输软件选择下传KTS400/500数据→弹出确定框→按确定→然后在仪器上按确定(时间不要间隔太久)。

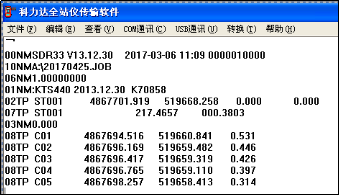

传输软件接收数据

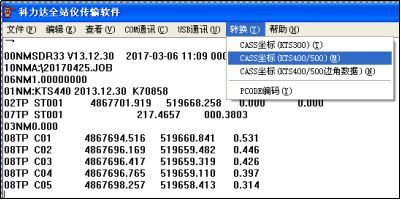

转换格式步骤，选择CASS坐标(KTS400/500)

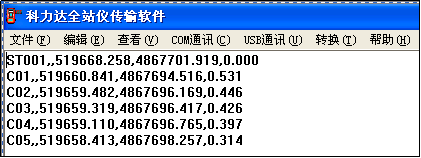

转换后的格式为CASS格式，然后文件→另存为所需文件

全站仪串口接收坐标数据

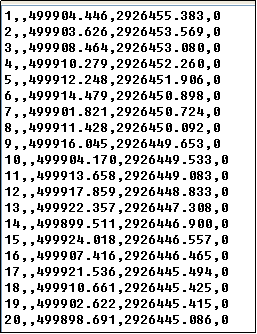

首先接收坐标格式为CASS格式(点名，编码，E,N,Z)，E为东坐标，N为北坐标，Z高程

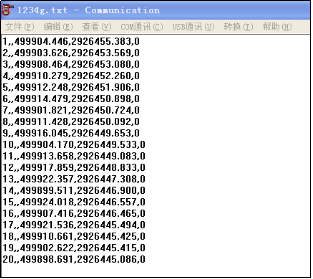

传输软件打开上传的文件(打开文件只支持TXT文本和DAT文件)

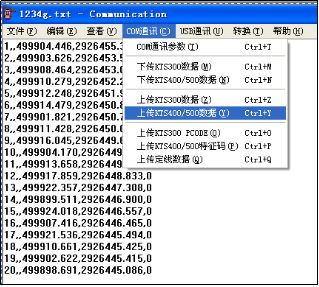

传输软件选择上传KTS400/500数据

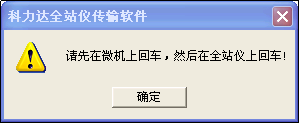

弹出确定框后请等待全站仪上先确定，电脑端再确定

442系列：内存→工作文件→接收坐标据→选择接收文件→全站仪上按确定后电脑端再确定

462系列：内存→工作文件→接收数据→选择接收文件→全站仪按确定后电脑端再确定

442系列界面

选好文件确定界面

462系列界面
