流水灯实验是我们学习开发板或语言的入门程序，通过流水灯这个可视化的实验，会增加我们对学习语言的乐趣，

会让我们觉得其实语言也是可以玩出花样的，接下来呈上代码，大家可以下到自己的板子里试试，。

//Led_4.v
        module Led_4(clk,rst,led);
  input clk;
  input rst;
  output [3:0] led;

  reg [3:0] led;

  always @(posedge clk or negedge rst)
  begin
     if(!rst)
     begin
       led <= 4'b1000;
     end
     else
     begin
         led <= {led[0],led[3],led[2],led[1]};
     end
  end
  endmodule

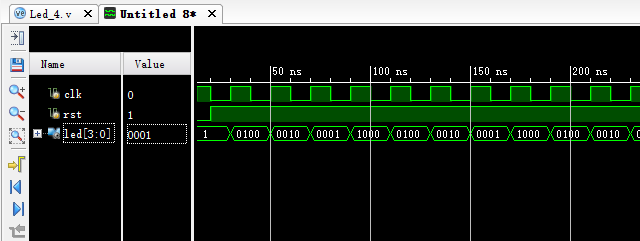

测试程序：

//、Led_4_tb.v
  `timescale 1ns/1ps
 module Led_4_tb();

  reg clk;
  reg rst;
  wire [3:0] led;

always #10  clk = ~clk;

Led_4 Led_4_inst(
    .clk(clk),
    .rst(rst),
    .led(led)
);

initial
begin
   clk = 1'b0;
   rst = 1'b1;
   #10 rst = 1'b0;
   #10 rst = 1'b1;
 end
 endmodule
