软件工程导论P141，习题6-3

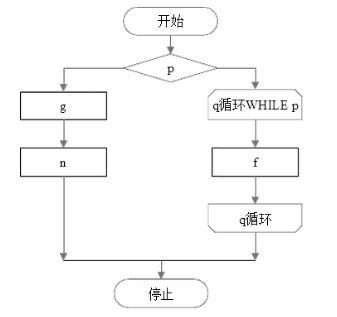

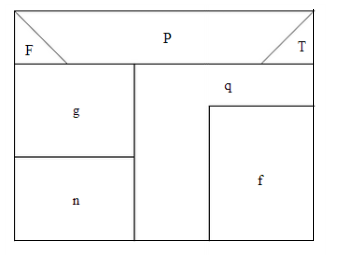

3.画出下列伪码程序的程序流程图和盒图；

START

IF p THEM

　　　　WHILE q DO

　　　　　　　  f

　　　　END DO

　　ELSE

　　　　BLOCK

　　　　　　g

　　　　　　n

　　　　END BLOCK

END IF

STOP







答：
