解析pcap抓包文件，包含pcap头、frame头、eth层、ip层、tcp/udp层等。 C语言+python部分解析...

  参考http://blog.youkuaiyun.com/koudaidai/article/details/7673082

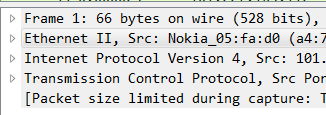

首先看下最常见的包的层次：frame层是不是实际传输的数据，是tcpdump添加的一层。eth层如果显示linuxcooked的话是没有指定网卡抓包的原因需要tcpdump -i 指定网卡。

可能会有其他协议层，自行添加即可。例如下图2



1、几个结构体

//pacp文件头结构体
struct pcap_file_header
{
    bpf_u_int32 magic;       /* 0xa1b2c3d4 */
    u_short version_major;   /* magjor Version 2 */
    u_short version_minor;   /* magjor Version 4 */
    bpf_int32 thiszone;      /* gmt to local correction */
    bpf_u_int32 sigfigs;     /* accuracy of timestamps */
    bpf_u_int32 snaplen;     /* max length saved portion of each pkt */
    bpf_u_int32 linktype;    /* data link type (LINKTYPE_*) */
};

//时间戳
struct time_val
{
    int tv_sec;         /* seconds 含义同 time_t 对象的值 */
    int tv_usec;        /* and microseconds */
};

//pcap数据包头结构体
struct pcap_pkthdr
{
    struct time_val ts;  /* time stamp */
    bpf_u_int32 caplen; /* length of portion present */
    bpf_u_int32 len;    /* length this packet (off wire) */
};

//数据帧头
typedef struct FramHeader_t
{ //Pcap捕获的数据帧头
    u_int8 DstMAC[6]; //目的MAC地址
    u_int8 SrcMAC[6]; //源MAC地址
    u_short FrameType;    //帧类型
} FramHeader_t;

//IP数据报头
typedef struct IPHeader_t
{ //IP数据报头
    u_int8 Ver_HLen;       //版本+报头长度
    u_int8 TOS;            //服务类型
    u_int16 TotalLen;       //总长度
    u_int16 ID; //标识
    u_int16 Flag_Segment;   //标志+片偏移
    u_int8 TTL;            //生存周期
    u_int8 Protocol;       //协议类型
    u_int16 Checksum;       //头部校验和
    u_int32 SrcIP; //源IP地址
    u_int32 DstIP; //目的IP地址
} IPHeader_t;

//TCP数据报头
typedef struct TCPHeader_t
{ //TCP数据报头
    u_int16 SrcPort;//源端口
    u_int16 DstPort;//目的端口
    u_int32 SeqNO;//序号
    u_int32 AckNO; //确认号
    u_int8 HeaderLen; //数据报头的长度(4 bit) + 保留(4 bit)
    u_int8 Flags; //标识TCP不同的控制消息
    u_int16 Window; //窗口大小
    u_int16 Checksum; //校验和
    u_int16 UrgentPointer;  //紧急指针
}TCPHeader_t;

//UDP数据
typedef struct UDPHeader_s
{
    u_int16_t SrcPort;     // 源端口号16bit
    u_int16_t DstPort;    // 目的端口号16bit
    u_int16_t len;        // 数据包长度16bit
    u_int16_t checkSum;   // 校验和16bit
}UDPHeader_t;

View Code



2、代码只是解析源ip 包大小以及时间输出到文件中，其他字段自行添加。简单的将就是read协议长度数据到对应协议结构体中输出即可。可以认为都是小端序的。

#include<stdio.h>
#include<string.h>
#include<stdlib.h>
#include<netinet/in.h>
#include<time.h>
#include <unistd.h>
#include <sys/stat.h>

#define BUFSIZE 10240
#define STRSIZE 1024

typedef int32_t bpf_int32;
typedef u_int32_t bpf_u_int32;
typedef u_int16_t u_short;
typedef u_int32_t u_int32;
typedef u_int16_t u_int16;
typedef u_int8_t u_int8;

//pacp文件头结构体
struct pcap_file_header
{
    bpf_u_int32 magic;       /* 0xa1b2c3d4 */
    u_short version_major;   /* magjor Version 2 */
    u_short version_minor;   /* magjor Version 4
