[第五章] 领域模型

领域建模是从需求分析到面向对象设计的一个桥梁

领域模型是指对需求所涉及的领域的建模，换言之就是业务模型

领域模型的作用：

    发掘重要的业务领域模型；

    建立业务领域概念之间的联系；

领域模型的建立，遵循的规则是：

    找名词 -> 填属性 -> 连关系

    1.找名词

        从哪里找？当然是从需求模型中找，也就是从用例中找。

        将用例中涉及到的名词仔细的找出来后，列成一个清单，方便进行进一步的筛选，删除掉不是领域对象的名词。哪些不是领域对象的名词？这个是和不同的业务领域强相关的，这个没有统一的标准，筛选的好坏跟经验与知识有很大的关系。其中一点，和用例模型有关联或有交互的即为领域对象。

    2.填属性

        根据用例，给每个名词添加场景所涉及到的属性

    3.连关系

        找出领域对象之间的关系

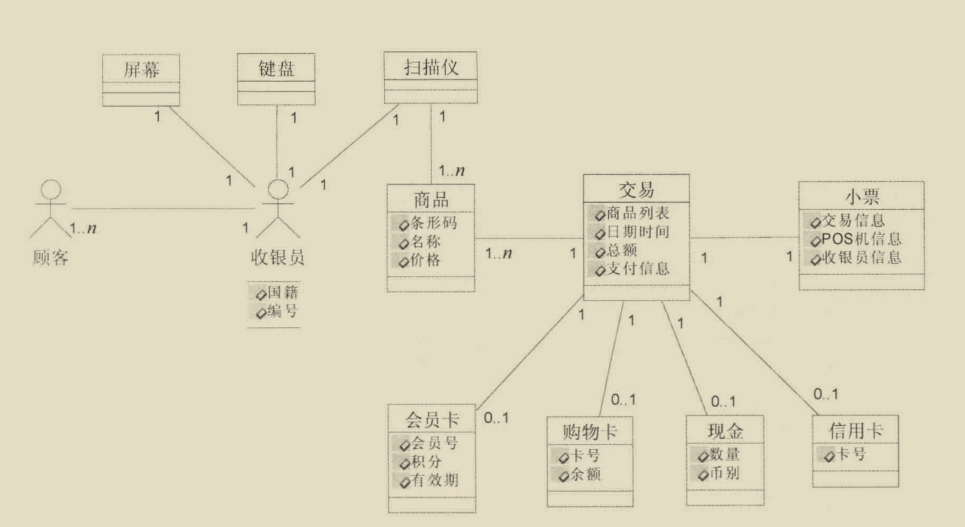

POS机领域关系图示例：



        和类关系图很相似，这就是面向对象设计的雏形。后面的面向对象设计是通过领域模型进一步分析出来的。
