浮动路由的配置

浮动静态路由是一种特殊的静态路由,通过配置一个比主路由的管理距离更大的静态路由,保证网络中主路由失效的情况下,提供备份路由。但在主路由存在的情况下它不会出现在路由表中。

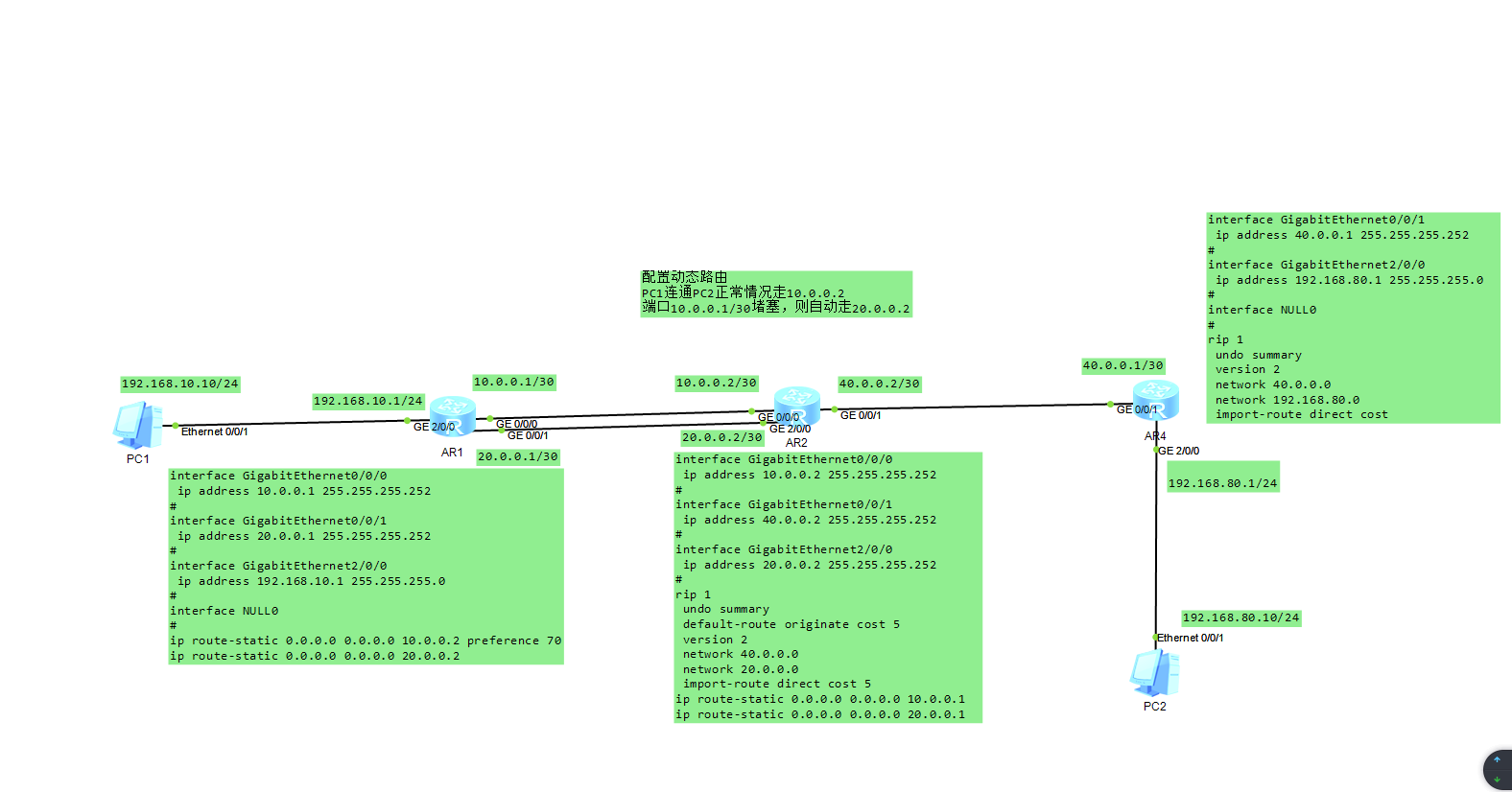

下图是华为设备的配置拓扑:



注意,在两个路由器上,备份路由的管理距离都要大于主路由。

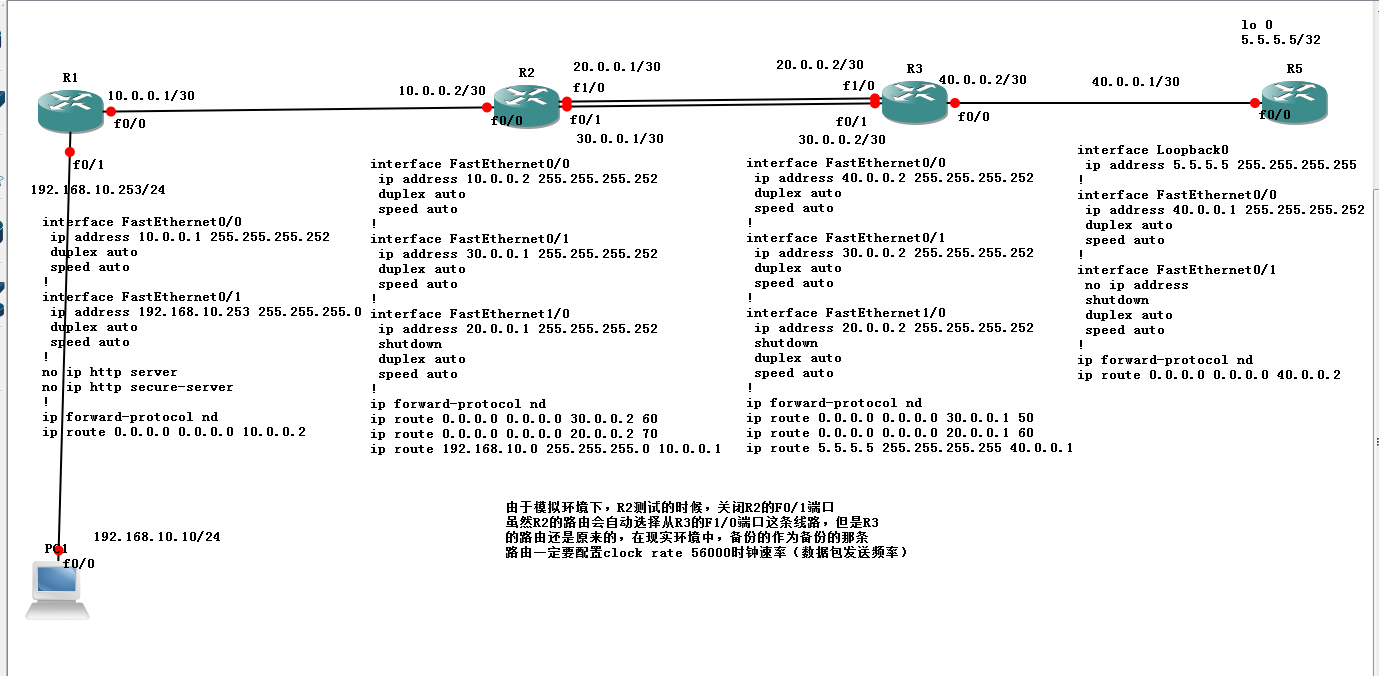

下图是思科配置拓扑:



转载于:https://www.cnblogs.com/chendao523/p/8371098.html

### 华为模拟器中浮动路由配置教程 #### 配置概述 浮动路由是一种备份机制,在主链失效的情况下自动切换到备用径,从而提高网络可靠性。在华为ENSP模拟器中,可以通过配置静态路由和优先级来实现浮动路由的功能[^4]。 #### 实验环境准备 实验需要以下设备: - 路由器:至少两台(如AR1、AR2) - PC机:用于验证连通性 - 连接方式:通过直连线连接路由器间的接口,并分配相应的IP地址[^5] #### 配置步骤详解 ##### 1. 主路由配置 在主路由配置一条指向目标网段的静态路由。例如,假设AR1为主路由器,目标网段为`192.168.2.0/24`,下一跳地址为`192.168.5.6`。 ```shell [AR1] ip route-static 192.168.2.0 255.255.255.0 192.168.5.6 ``` ##### 2. 浮动路由配置 为了实现冗余,需在同一路由器配置另一条具有较低优先级的静态路由作为浮动路由。通过设置`preference`参数调整优先级,默认值为60,数值越大优先级越低。例如,将浮动路由的优先级设为70。 ```shell [AR1] ip route-static 192.168.2.0 255.255.255.0 192.168.3.4 preference 70 ``` 上述命令表示当主路由不可达,流量会切换至浮动路由。 ##### 3. 备份路由器配置 对于备份路由器(如AR2),按照相同逻辑配置路由浮动路由。确保两条径分别对应不同的下一跳地址。 ```shell [AR2] ip route-static 192.168.2.0 255.255.255.0 192.168.5.6 [AR2] ip route-static 192.168.2.0 255.255.255.0 192.168.3.4 preference 70 ``` ##### 4. 中间节点配置 如果存在中间节点(如AR3),则需要在其两侧均配置静态路由以支持双向通信。 ```shell [AR3] ip route-static 192.168.1.0 255.255.255.0 192.168.3.1 [AR3] ip route-static 192.168.2.0 255.255.255.0 192.168.3.2 ``` ##### 5. 验证测试 完成配置后,可通过`ping`命令测试连通性。关闭主路由的相关接口,观察是否能成功切换至浮动路由并保持正常通信。 --- ###
