网络设备之基础配置命令（华为交换机二三层）

最新推荐文章于 2025-07-19 16:56:39 发布

转载最新推荐文章于 2025-07-19 16:56:39 发布 · 346 阅读

3 ·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/yinfutao/p/9636013.html

本文详细解析了二层和三层交换机的工作原理，包括数据链路层的MAC地址转发，以及三层交换机如何实现快速路由和数据包高速转发。同时，深入介绍了在华为交换机上配置不同VLAN间通信的方法，包括同一VLAN内和跨VLAN的主机互通配置。

二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中

三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。对于数据包转发等规律性的过程由硬件高速实现，而象路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。三层交换技术就是二层交换技术＋三层转发技术。传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，既可实现网络路由功能，又可根据不同网络状况做到最优网络性能

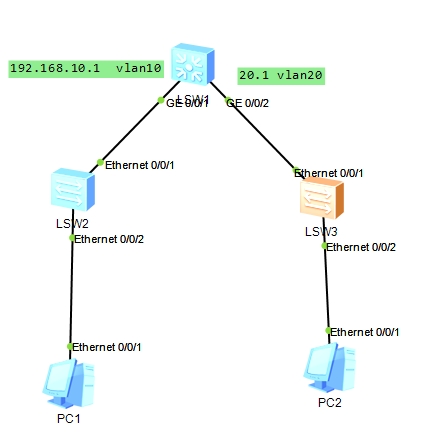

二层交换机不同VLAN实现互通（华为）

LSW1配置

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 10 20
[Huawei]quit
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 192.168.10.1 24
[Huawei-Vlanif10]quit
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei]interface Vlanif 20
[Huawei-Vlanif10]ip address 192.168.20.1 24
[Huawei-Vlanif10]quit
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

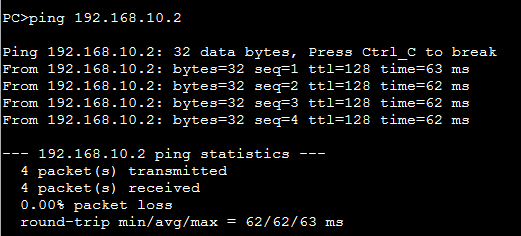

测试：

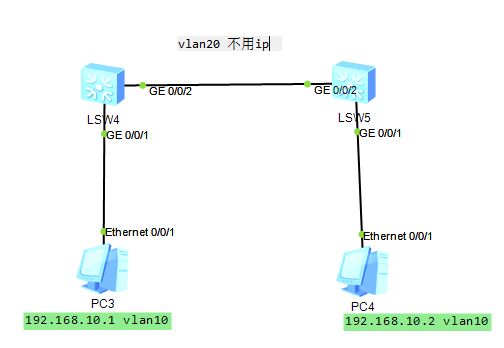

两台三层交换机下同一vlan 内同一网段的主机之间的互通如下图pc1和pc2同为vlan1 ip在同一网段

LSW4配置：（不同的vlan中不能放相同的ip段）

[Huawei]vlan batch 1 to 2
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 1
[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 2
[Huawei-GigabitEthernet0/0/2]q
<Huawei>save

LSW5配置：

[Huawei]vlan batch 1 to 2
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 1
[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 2
[Huawei-GigabitEthernet0/0/2]q
<Huawei>save

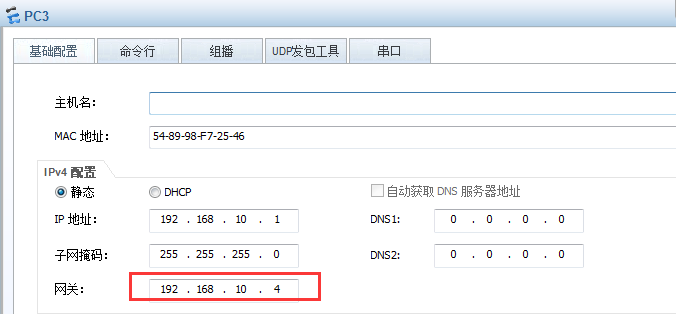

pc配置：

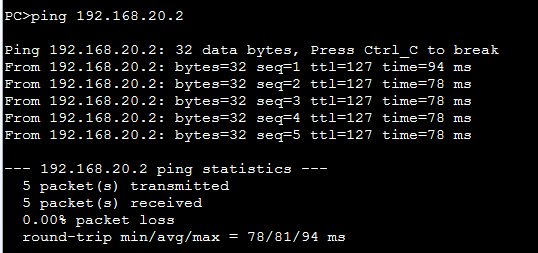

测试：

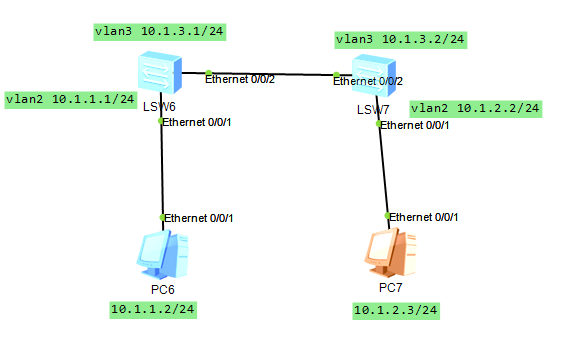

两台三层交换机下同一vlan 内不同网段的主机之间的互通如下图pc1和pc2

由于主机不在同一网段，需要通过静态协议路由配置

LSW6配置：

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 2 to 3
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]interface Ethernet 0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 2
[Huawei-Ethernet0/0/1]quit
[Huawei]
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type trunk
[Huawei-Ethernet0/0/2]port trunk allow-pass vlan 3
[Huawei-Ethernet0/0/2]quit
[Huawei]interface Vlanif 2
[Huawei-Vlanif2]ip address 10.1.1.1 24
[Huawei-Vlanif2]quit
[Huawei]interface Vlanif 3
[Huawei-Vlanif3]ip address 10.1.3.1 24
[Huawei-Vlanif3]quit
[Huawei]ip route-static 10.1.2.0 255.255.255.0 10.1.3.2

LSW7配置：

<Huawei>system-view
[Huawei]vlan batch 2 to 3
[Huawei]interface Ethernet 0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 2
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type trunk
[Huawei-Ethernet0/0/2]port trunk allow-pass vlan 3
[Huawei]interface Vlanif 2
[Huawei-Vlanif2]ip address 10.1.2.2 24
[Huawei-Vlanif2]q
[Huawei]
[Huawei]interface Vlanif 3
[Huawei-Vlanif3]ip address 10.1.3.2 24
[Huawei]ip route-static 10.1.1.0 255.255.255.0 10.1.3.1
[Huawei]

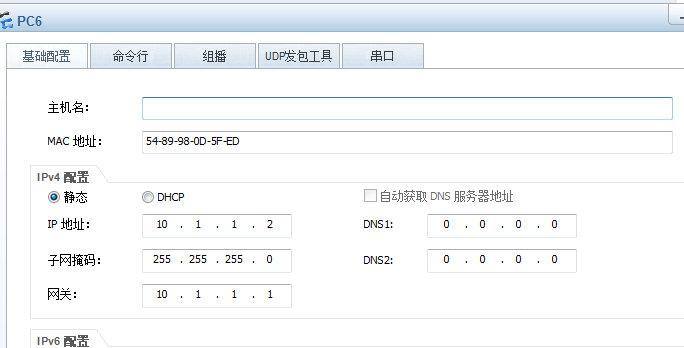

pc6配置：

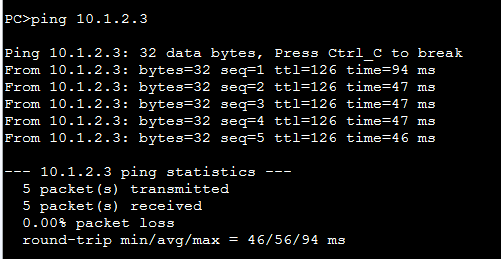

测试：
