画函数图形的C#程序，兼论一个病态函数 （转）

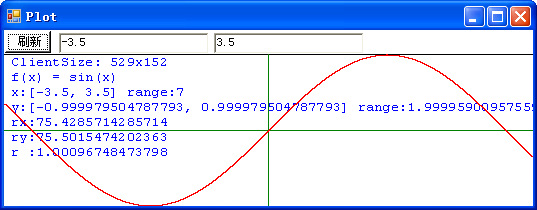

该程序在屏幕上画出指定的函数的图像，函数的自变量的取值范围由用户指定，程序自动计算该区间内函数的值的取值范围。首先，让我们来看一幅正弦函数: f(x)  =  sin(x) 的图像：

这幅图像中，ClientSize: 529x152 表示该程序画图区宽度为 529 个像素，高度为 152 个像素。该函数自变量 x 的取值范围从 -3.5 到 3.5，函数值 y 的取值范围应该是从 -1 到 1，但因为浮点数运算误差的关系，程序计算出来的是从 -0.999979504787793 到 0.999979504787793。接下来的 rx 表示函数自变量每单位值用多少个象素表示，ry  表示函数的值每单位值用多少个象素表示，r 值如果小于1表示图形纵向被压扁，反之则被拉伸。

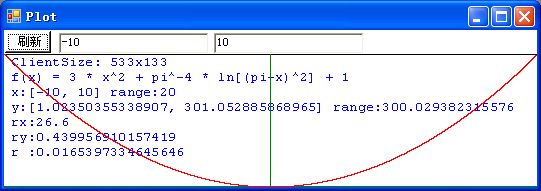

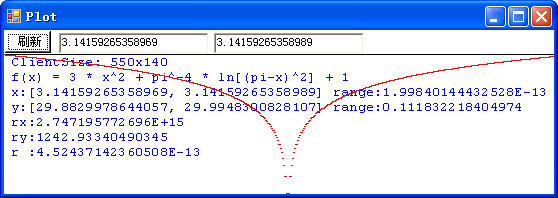

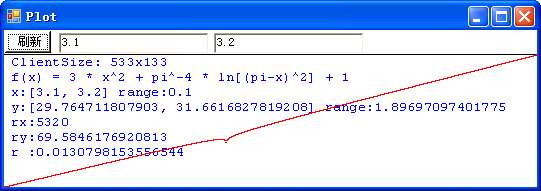

这是抛物线的图像吗？不，这就是我们要讨论的病态函数: f(x) = 3 * x² + π^-4 * ln[(π-x)²] + 1 在 x 位于区间 [-10, 10] 之间的图像。程序计算出来的函数在这区间的取值范围是从 1.02350355338907 到 301.052885868965。r  值是 0.0165397334645646，表明该图像被极大地压扁，也就是，实际的图像要高得多。但是，由于这个函数是病态的，程序的计算实际上是错误的，在该区间内，函数的最小值应该是负无穷大，并且，在 π - 10^-667 到 π + 10^-667 这一极小区间内方程 f(x) = 0 有两个实根。让我们在 π 值附近放大图像看一看：



这下看得比较清楚了吧！
实际上这个病态函数是《C数值算法(第二版)》第三章“内插法和外推法”中提到的：

---------------------------------------------------------------------------
可以很容易地构造一些病态函数使内插法失败。例如，考虑函数
f(x) = 3 * x² + π^-4 * ln[(π-x)²] + 1
它除了 x = π 之外都有定义，而 x = π 时无定义，其它情况，值有正有负。而这函数在任何基于数值 x = 3.13, 3.14, 3.15, 3.16 的插值法，都肯定在 x = 3.1416 处得到一个错误的解，尽管通过这五个点所画的曲线确实相当平滑!(用计算器试试看。)
---------------------------------------------------------------------------

这个画函数图形的C#程序有一个严重的缺点，就是函数表达式是直接写的源程序中的，不能象SciLab和Matlab那样交互式地输入。不知道用 System.Reflection.Emit.ILGenerator 类能不能动态地生成用户输入的函数表达式？好了，下面就是该程序的源代码：

//  plot.cs: 画函数图形, 编译方法: csc /t:winexe plot.cs
using  System;
using  System.Drawing;
using  System.Windows.Forms;

namespace  Skyiv.Ben.Plot
{
  sealed class PlotForm : Form
  {
    // 要画的函数，如果能在 TextBox 中输入函数的表达式就更好了
    double Function(double x)
    {
      double u = Math.PI - x;
      double pi2 = Math.PI * Math.PI;
      return 3 * x * x + Math.Log(u * u) / pi2 / pi2 + 1;
    }

    // 仅仅用来显示在屏幕上
    string FunctionString()
    {
      return "f(x) = 3 * x^2 + pi^-4 * ln[(pi-x)^2] + 1";
    }

    const int yBase = 24; // 屏幕保留区域的高度

    TextBox tbxX0, tbxX1; // 函数自变量的取值范围

    PlotForm()
    {
      SuspendLayout();

      Button btnSubmit = new Button();
      btnSubmit.Text = "刷新";
      btnSubmit.Location = new Point(0, 0);
      btnSubmit.Size = new Size(48, 24);
      btnSubmit.Click += new EventHandler(BtnSubmit_Click);

      tbxX0 = new TextBox();
      tbxX0.Text = "-10";
      tbxX0.Location = new Point(55, 3);
      tbxX0.Size = new Size(150, 20);

      tbxX1 = new TextBox();
      tbxX1.Text = "10";
      tbxX1.Location = new Point(210, 3);
      tbxX1.Size = new Size(150, 20);

      Controls.AddRange(new Control[]{btnSubmit, tbxX0, tbxX1});
      Text = "Plot";
      BackColor = Color.White;
      ClientSize = new Size(600, 600 + yBase);
      // WindowState = FormWindowState.Maximized;

      ResumeLayout(false);
    }

    void BtnSubmit_Click(object sender, EventArgs e)
    {
      Invalidate();
    }

    protected override void OnSizeChanged(EventArgs e)
    {
      Invalidate();
      base.OnSizeChanged(e);
    }

    protected override void OnPaint(PaintEventArgs e)
    {
      double x0 = double.Parse(tbxX0.Text);
      double x1 = double.Parse(tbxX1.Text);
      Graphics gc = e.Graphics;
      Size size = ClientSize;
      int i0 = 0;
      int i1 = size.Width - 1;
      int j0 = yBase;
      int j1 = size.Height - 1;
      Pen pen = new Pen(Color.Black, 1);
      gc.DrawLine(pen, i0, j0, i1, j0); // 画图区和保留区的分界线
      double rx = (x1 - x0) / (i1 - i0);
      double y0, y1;
      GetFunctionValueRange(x0, rx, i0, i1, out y0, out y1);
      double ry = (y1 - y0) / (j1 - j0);
      Out(gc, 0, "ClientSize: {0}x{1}", i1 - i0 + 1, j1 - j0 + 1);
      Out(gc, 1, FunctionString());
      Out(gc, 2, "x:[{0}, {1}] range:{2}", x0, x1, x1 - x0);
      Out(gc, 3, "y:[{0}, {1}] range:{2}", y0, y1, y1 - y0);
      Out(gc, 4, "rx:{0}", 1 / rx);  // 函数自变量每单位值用多少个象素表示
      Out(gc, 5, "ry:{0}", 1 / ry);  // 函数的值每单位值用多少个象素表示
      Out(gc, 6, "r :{0}", rx / ry); // 该值如果小于1表示图形纵向被压扁，反之则被拉伸
      pen.Color = Color.Green;
      int j = j1 + (int)(y0 / ry);
      if (j >= j0 && j <= j1) gc.DrawLine(pen, i0, j, i1, j); // x坐标轴
      int i = i0 - (int)(x0 / rx);
      if (i >= i0 && i <= i1) gc.DrawLine(pen, i, j0, i, j1); // y坐标轴
      pen.Color = Color.Red;
      for (i = i0; i <= i1; i++)
      {
        double x = x0 + (i - i0) * rx;
        double y = Function(x);
        if (double.IsInfinity(y) || double.IsNaN(y)) continue;
        j = j1 - (int)((y - y0) / ry);
        if (j > j1 || j < j0) continue;
        gc.DrawLine(pen, i, j, i + 1, j); // 画函数的图形
      }
      base.OnPaint(e);
    }

    // 函数值的取值范围
    void GetFunctionValueRange(double x0, double rx, int i0, int i1, out double y0, out double y1)
    {
      y0 = double.MaxValue;
      y1 = double.MinValue;
      for (int i = i0; i <= i1; i++)
      {
        double x = x0 + (i - i0) * rx;
        double y = Function(x);
        if (double.IsInfinity(y) || double.IsNaN(y)) continue;
        if (y0 > y) y0 = y;
        if (y1 < y) y1 = y;
      }
    }

    // 在指定的位置写字符串
    void Out(Graphics gc, int line, string fmt, params object [] args)
    {
      gc.DrawString(string.Format(fmt, args), new Font("Courier New", 10), Brushes.Blue, new PointF(5, yBase + 15 * line));
    }

    static void Main()
    {
      Application.Run(new PlotForm());
    }
  }
}
