mininet实验 可视化界面形成拓扑

参考博客一

参考博客二

---

实验目的

mininet中内置了一个mininet可视化工具：miniedit。miniedit在mininet/mininet/examples目录下提供miniedit.py脚本，执行脚本后将显示Mininet的可视化界面，在界面上可进行自定义拓扑和自定义设置。

• miniedit的启动方式
• 可视化自定义创建拓扑，并设置拓扑信息
• 生成拓扑脚本方便使用

---

本实验需要两台虚拟机，分别安装OpenDaylight和Mininet。

---

进入目录后运行miniedit.py脚本

 ./miniedit.py

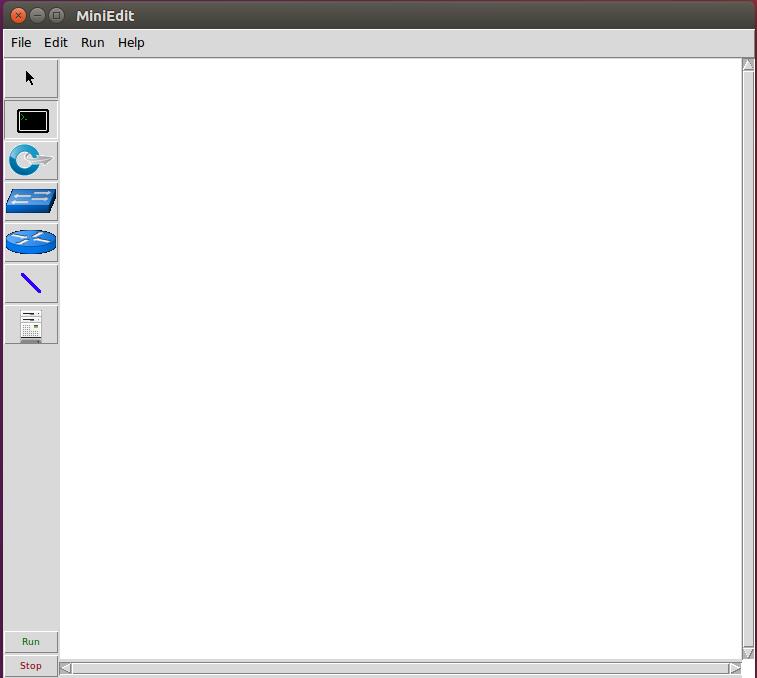

进入后界面

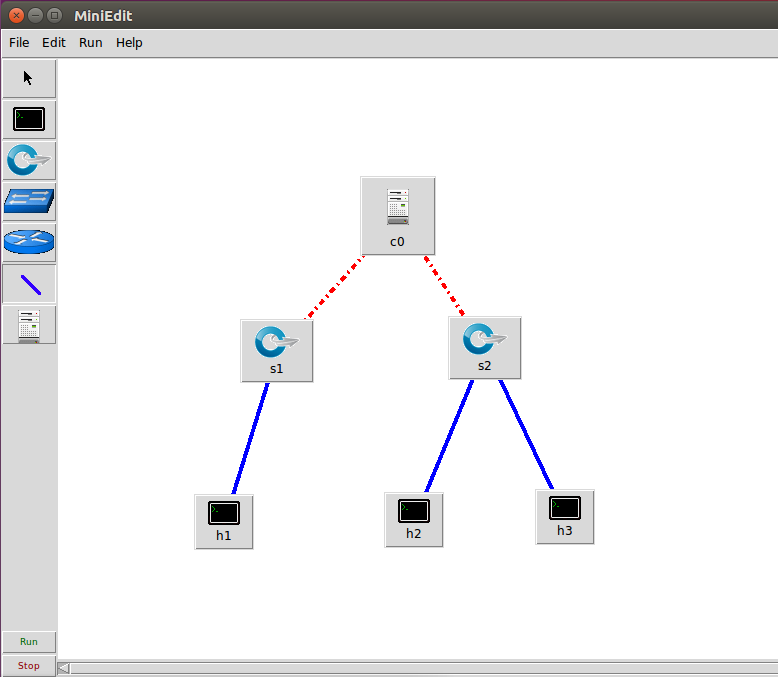

用鼠标选择左侧的对应的网络组件，然后在空白区域单击鼠标左键即可添加网络组件。如下图所示：

在主机、交换机、控制器上点击鼠标右键，选择Properties即可设置其属性。如控制器的属性如下图所示：

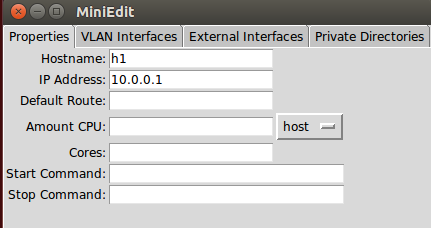

在主机h1属性中添加h1的IP地址：

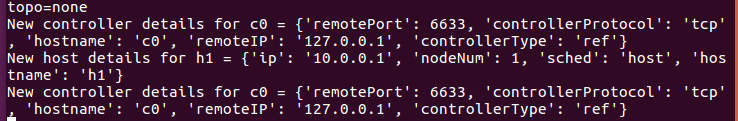

修改了两个设备的信息之后命令行上会出现信息：

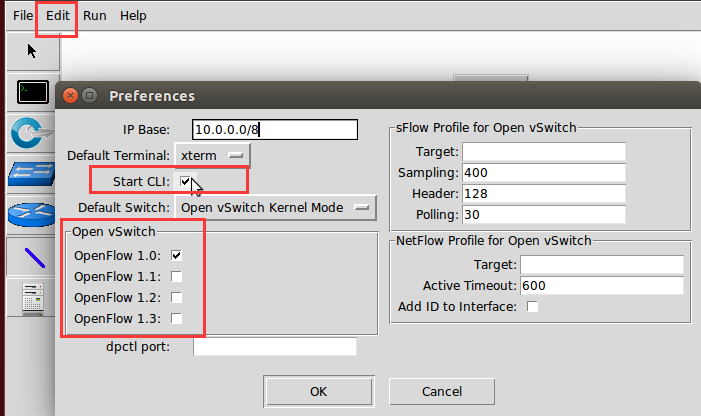

在“Edit”中选择“Preferences”，进入此界面，可勾选“Start CLI”，这样的话，就可以命令行界面直接对主机等进行命令操作，也可以选择交换机支持的OpenFlow协议版本（可多选）。

命令行信息：

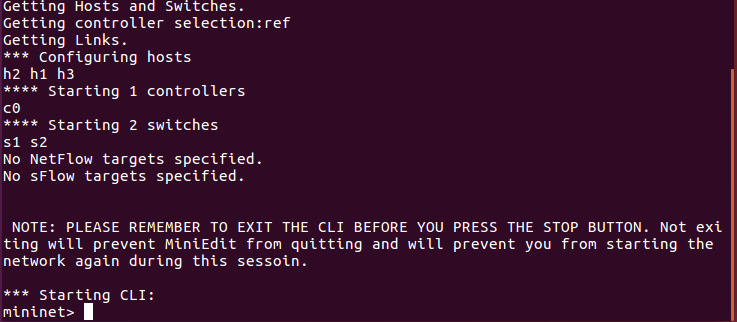

运行这个拓扑：点击左下角“run”按钮，即可启动mininet，运行设置好的网络拓扑，可在命令行界面显示出运行的拓扑信息：

使用图形界面设置好拓扑后，可以通过选择File-Export Level 2 Script，将其保存为python脚本，以后直接运行python脚本即可重现拓扑，重现拓扑后可在命令行直接操作。
