本文通过H5的Canvas技术逐步实现百度贴吧客户端的Loading动画效果，包括绘制圆形、文字及波浪形，并通过动画帧实现动态效果。

前言

几天前在简书上看到在一篇文章《Android仿百度贴吧客户端Loading小球》，看了一下作者，他写了两个好玩的 demo，效果图如下：

今天趁着周末有空，用 H5 的 Canvas 仿了一下。这篇文章只实现第一个效果图。
这是我实现的效果：

实现原理

实现原理是参考简书的那篇文章，这里不再复述。现在我们来一步一步实现这样的效果。

第零步：画一个圆

源码如下：

<!DOCTYPE html>
<html>
<head> <meta charset="UTF-8"> <title>百度贴吧客户端Loading小球</title> <style> canvas { border: 1px solid #ccc; } </style> </head> <body> <canvas id="canvas" width="500" height="500"></canvas> <script> var canvas = document.getElementById('canvas') var ctx = canvas.getContext('2d') canvas.width = 500 canvas.height = 500 var grid = canvas.width / 4 var cx = canvas.width / 2 // 圆中心点 x 坐标 var cy = canvas.height / 2 // 圆中心点 y 坐标 function circle() { ctx.beginPath() ctx.arc(cx, cy, grid / 2, 0, 2 * Math.PI) } circle() ctx.stroke() </script> </body> </html>

运行效果如下：

这个 demo 只涉及 Canvas 最简单的用法。

第一步：绘制蓝色的“贴”字

使用 ctx.fillText，在圆的中心绘制一个蓝色的“帖”字。文字粗体、水平居中。

代码如下：

function text(fillStyle) { var fontSize = size / 250 * 120 ctx.font = 'bold ' + fontSize + 'px Arial' ctx.textAlign = 'center' ctx.fillStyle = fillStyle ctx.fillText('贴', cx, cy + fontSize * 0.3) } text('#29a3fe')

效果如下：

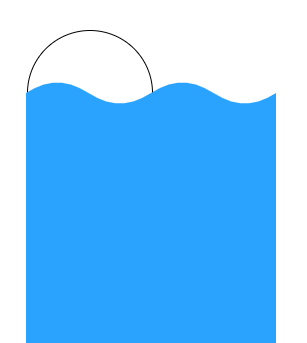

第二步：绘制蓝色的波浪

var waveSize = size / 6 // 波浪大小 var x = 0 // 波浪位置偏移大小 function curve() { ctx.beginPath() ctx.moveTo(cx - size + x + size / 2, cy) ctx.quadraticCurveTo(cx - size + size / 4 + x + size / 2, cy - waveSize, cx - size + size / 2 + x + size / 2, cy) ctx.quadraticCurveTo(cx - size + size * 3 / 4 + x + size / 2, cy + waveSize, cx - size + size + x + size / 2, cy) ctx.quadraticCurveTo(cx + size / 4 + x + size / 2, cy - waveSize, cx + size / 2 + x + size / 2, cy) ctx.quadraticCurveTo(cx + size * 3 / 4 + x + size / 2, cy + waveSize, cx + size + x + size / 2, cy) ctx.lineTo(cx + size + x + size / 2, canvas.height) ctx.lineTo(cx - size + x + size / 2, canvas.height) ctx.lineTo(cx - size + x + size / 2, cy) ctx.closePath() } ctx.fillStyle = '#29a3fe' curve() ctx.fill()

效果如下：

第三步：绘制白色的“贴”字

curve()
ctx.clip()
text('#f00')

第一句代码 curve() 创建了一个波浪形状的路径，和第三步不同的是，这里并没有使用 ctx.fill() 填充路径，而是使用了 ctx.clip() 裁剪路径，这样的话，后面绘制的路径（包括文字）只有在剪裁区域内才能显示。

为了和背景色区分开来，我把“贴”字改成红色。

效果如下：

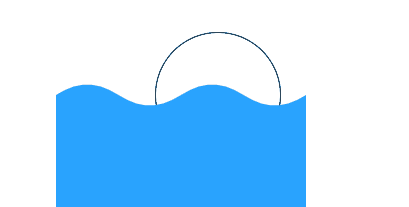

第四步：绘制运动的波浪

function loop(){ ctx.clearRect(0, 0, canvas.width, canvas.height) x -= 1.5 x = x % size ctx.save() circle() ctx.stroke() ctx.fillStyle = '#29a3fe' curve() ctx.fill() ctx.restore() requestAnimationFrame(loop) } loop()

效果如下：

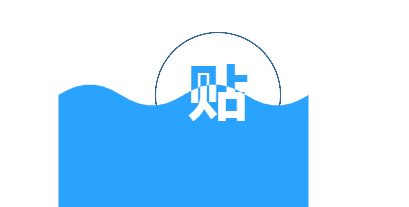

第五步：整合前面的内容

效果如下：

第六步：剪裁圆形

把第零步的：

circle()
ctx.stroke()

改成：

circle()
ctx.clip()

这样就能把圆形外面的形状剪裁掉，然后就大功告成了。

最后，附上完整源码：

<!DOCTYPE html>
<html lang="en"> <head> <meta charset="UTF-8"> <title>Title</title> <style> html, body { height: 100%; } canvas { border: 1px solid #ccc; } </style> </head> <body> <canvas id="canvas" width="500" height="500"></canvas> <script> var canvas = document.getElementById('canvas') var ctx = canvas.getContext('2d') canvas.width = 500 canvas.height = 500 var size = canvas.width / 4 // 圆的大小 var cx = canvas.width / 2 // 圆中心点 x 坐标 var cy = canvas.height / 2 // 圆中心点 y 坐标 var waveSize = size / 6 // 波浪大小 var x = 0 // 波浪位置偏移大小 function circle() { ctx.beginPath() ctx.arc(cx, cy, size / 2, 0, 2 * Math.PI) } function curve() { ctx.beginPath() ctx.moveTo(cx - size + x + size / 2, cy) ctx.quadraticCurveTo(cx - size + size / 4 + x + size / 2, cy - waveSize, cx - size + size / 2 + x + size / 2, cy) ctx.quadraticCurveTo(cx - size + size * 3 / 4 + x + size / 2, cy + waveSize, cx - size + size + x + size / 2, cy) ctx.quadraticCurveTo(cx + size / 4 + x + size / 2, cy - waveSize, cx + size / 2 + x + size / 2, cy) ctx.quadraticCurveTo(cx + size * 3 / 4 + x + size / 2, cy + waveSize, cx + size + x + size / 2, cy) ctx.lineTo(cx + size + x + size / 2, canvas.height) ctx.lineTo(cx - size + x + size / 2, canvas.height) ctx.lineTo(cx - size + x + size / 2, cy) ctx.closePath() } function text(fillStyle) { var fontSize = size / 250 * 120 ctx.font = 'bold ' + fontSize + 'px Arial' ctx.textAlign = 'center' ctx.fillStyle = fillStyle ctx.fillText('贴', cx, cy + fontSize * 0.3) } function loop(){ ctx.clearRect(0, 0, canvas.width, canvas.height) x -= 1.5 x = x % size ctx.save() circle() ctx.clip() text('#29a3fe') ctx.fillStyle = '#29a3fe' curve() ctx.fill() curve() ctx.clip() text('#fff') ctx.restore() requestAnimationFrame(loop) } loop() </script> </body> </html>
