TTL电平与CMOS电平

名词解释：

TTL transistor-transistor logic

CMOS complementary metal-oxide semiconductor



　　TTL电平即晶体管集成电路电平，而CMOS电平为互补式金属氧化物半导体集成电路电平。在集成数字电路设计中，我一般不会刻意去区分IC出来的电平是哪一种，而只需确保IO口的电压一致即可。但以后涉及到模拟电路或是分立器件时，可能需要考虑这个概念，同时也是为了完善电路知识体系，在此查阅资料并整理。

　　

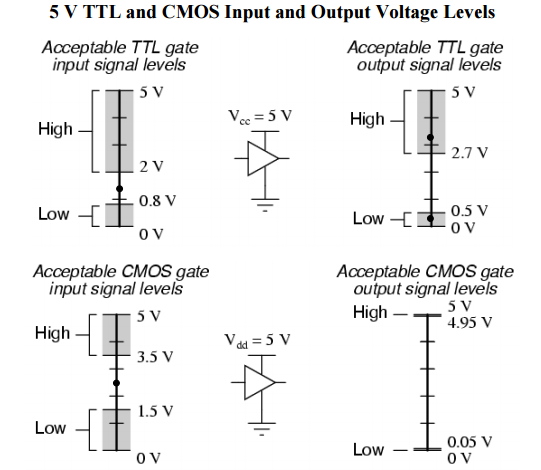

　　从上图可以看出CMOS电平的噪声容限会比TTL电平的大。除此之外，当电路中混合有这两种电平时，需注意以下两点：

　　1、TTL->CMOS：输出需要加上拉

　　2、CMOS->TTL：当电平拉低时，需要一个缓冲器去处理灌电流
