打印机画图指南

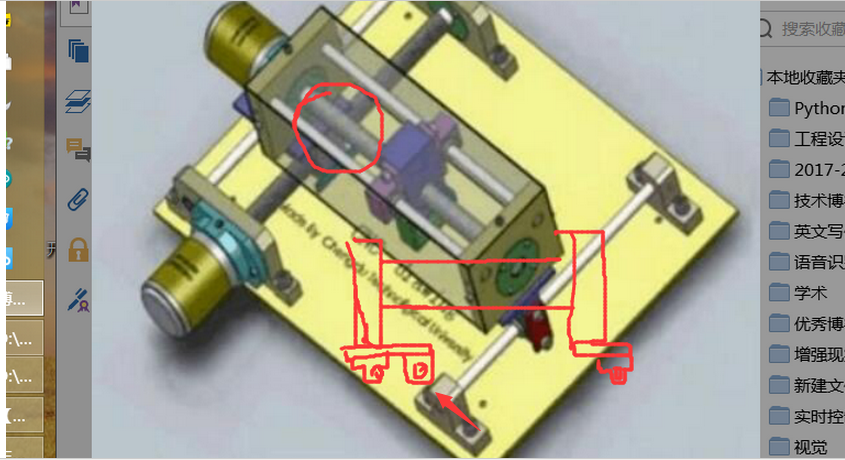

首先，电机、光杆都安装在轴承座上（可以参考别人的模型直接超过来或者自己画，有一个插上轴的光孔和下面两个安装孔），

光杆上有直线轴承（直线轴承的孔径和光杆的直径相同）在光杆上滑动，直线轴承外圈固定到上面这一大堆的下面（可以用类似于轴承座的东西固定住直线轴承），光杆的长度和两个直线轴承的平行距离确定下面四个轴承座的位置，

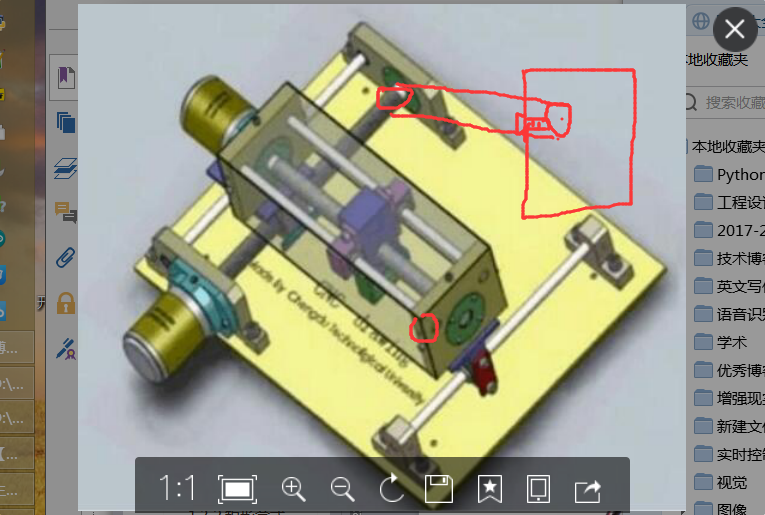

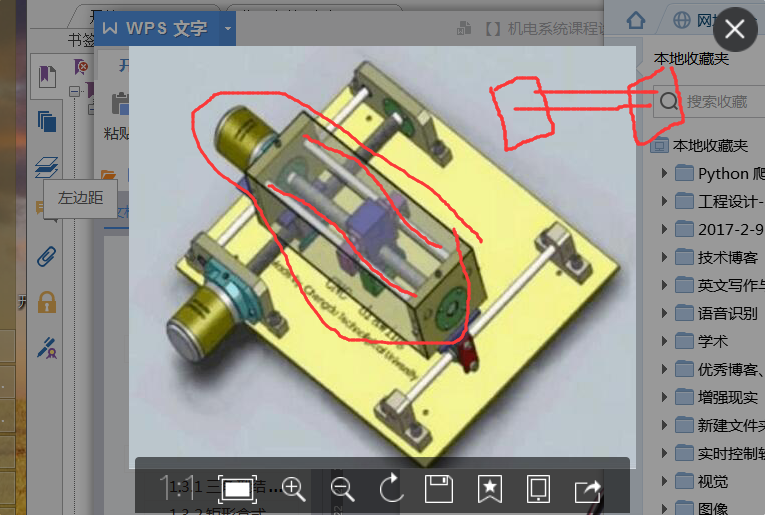

然后上面的这一堆就是两个矩形板子用光轴连接起来的（光轴在孔里面可能会出来，可以使用紧定螺钉固定，就像下面，在板子侧边朝着轴打一个孔，把螺钉拧进去拧紧就好了，不知道术语或者用法自己百度或者查机械设计手册）。

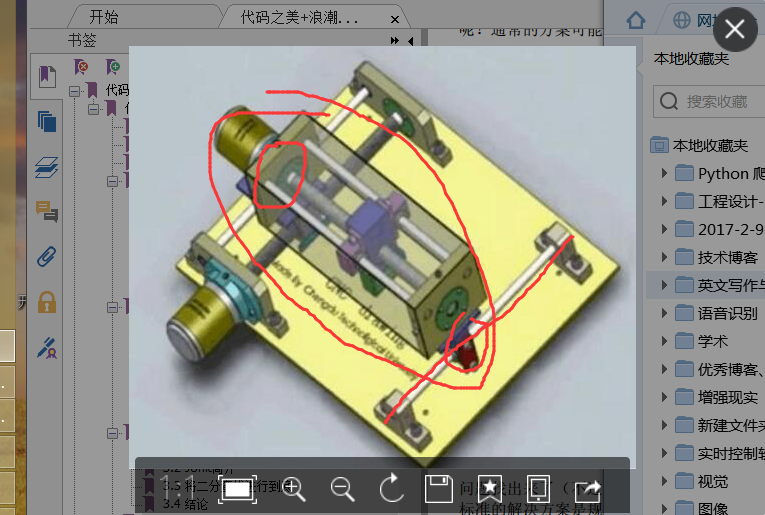

再看上面这一堆，电机（电机只需要在左边板上打四个相应的螺纹孔就可以安装上去了，孔的大小看电机的参数，螺纹孔只需要画成光孔就可以了，至于孔的位置，板子的尺寸，自己凑，）电机装好了，它的丝杆就伸出来到另一边，插到另一边的轴承里，轴承只要放进孔里面就行了（轴承的内径和丝杆的外径相同，轴承的外径多大，在板上开的孔就多大，由于尺寸比较多，自己写下来）。

然后再看蓝色的这一部分，

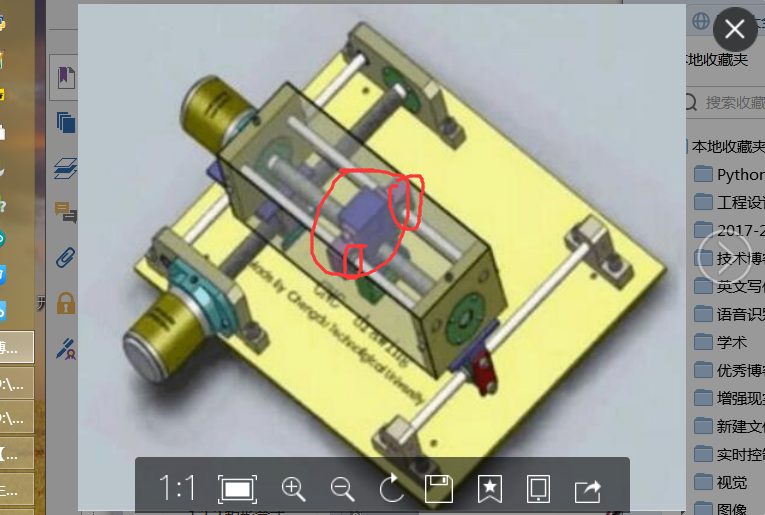

两边通过轴承座和轴承就可以在光杆上滑动，中间那个孔安装的是丝杆螺母（自己在网上搜或者在书上看，以前学过的）丝杆转动的时候就推动丝杆螺母和蓝色的前进后退，然后下面的绿色的就可以动了。





然后看这里还有一个丝杆，也有一个丝杆螺母固定在底板上，推动上面的平台运动。
