最近一致在开发能源平台，平台中很多能耗数据都是通过使用微软的chart控件进行图形呈现的。考虑到要给用户更为直观的呈现效果，需要对原有控件的功能进行扩展。微软chart控件没有第三方样chart样式炫酷，但是胜在可定制性强，中文手册详细，很多效果能够自己写出来。

　　主要实现功能：1.最大值，最小值，平均值展示 2.鼠标移动到数据点绘制竖线，用tooltip的方式展示数据

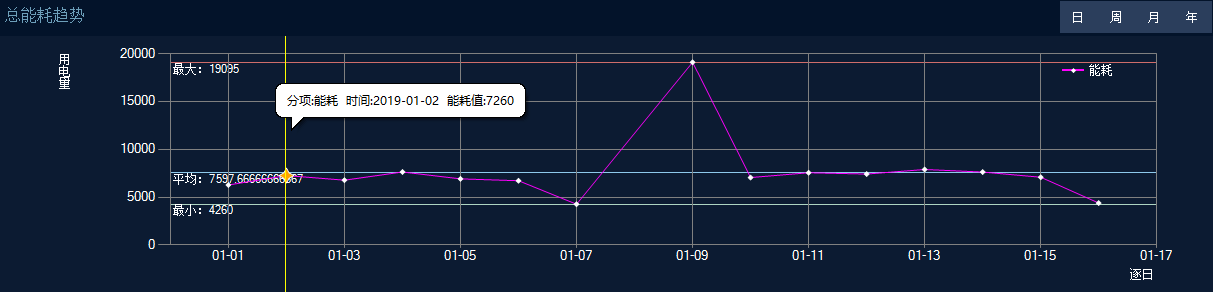

　　最终呈现效果如图：

解决方案：

（1）最大值，最小值，平均值呈现

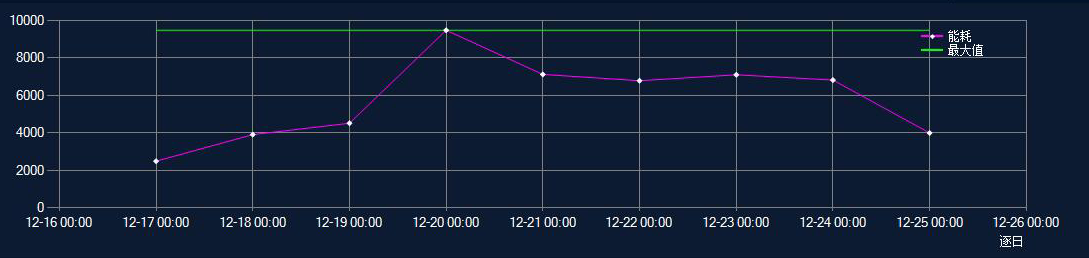

　　之前在网上找了好久都没有想要的效果，第三方控件往往都能直接设置。最开始我的解决方法是在ChartArea中添加单独的series展示最值，但是呈现效果不佳：

　　在看了微软的技术手册后，发现可以在ChartArea中添加Stripline实现。以插入最大值线条为例，代码如下：

 //最大线条
                        double max = ammeter.Max();
                        StripLine stripMax = new StripLine();
                        stripMax.Text = string.Format("最大：{0:F}", max);//展示文本
                        stripMax.BackColor = Color.FromArgb(208, 109, 106);//背景色
                        stripMax.Interval = 0;//间隔
                        stripMax.IntervalOffset = max;//偏移量
                        stripMax.StripWidth = 0.001;//线宽
                        stripMax.ForeColor = Color.White;//前景色
                        stripMax.TextAlignment = StringAlignment.Near;//文本对齐方式
                        chartInfo.ChartAreas["ammeter"].AxisY.StripLines.Add(stripMax);//添加到ChartAreas中

（2）实现鼠标移动到数据点绘制竖线，用tooltip的方式展示数据

　　chart中可以对画图区域使用HitTest进行数据点检测，之前的方案是在鼠标移动的过程中对当前鼠标的坐标区域(x为当前坐标，y为画图区域的高 )进行数据检测，移动的过程中绘制跟随鼠标的线条。实现后发现效果并不是很好，HitTest在数据点周围的series都会判定为数据点，所以线条一直在绘制
