串口屏与触摸屏人机界面组态软件HMIMaker介绍

串口屏与触摸屏人机界面组态软件HMIMaker介绍

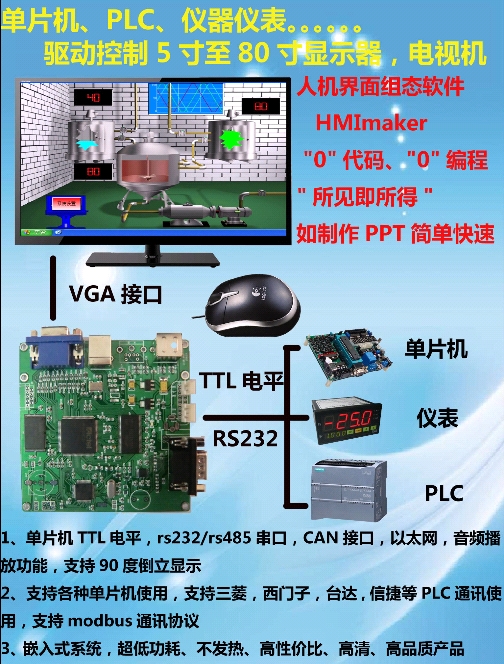

触摸屏人机界面组态软件HMIMaker，是一款基于ARM架构的嵌入式控制系统开发的嵌入式软件，专业应用于触摸屏的二级界面开发，具有单片机协议，modbus通讯协议，I2C通讯协议，西门子，三菱，台达，欧姆龙，信捷，永宏等PLC协议。组态软件具有绘图、操作按钮、位开关、指示灯、进度条、字符控件、数据监控、实时曲线、动态图片、用户与密码设置、可编程数据库等功能，支持支持离线和在线模拟，所见即所得，快速验证设计效果，方便设计和调试，大大减轻软件开发人员在人机界面开发的负担和提高开发效率，专心于专业产品的开发，避免重复性劳动。为您大大地短了产品的开发周期，广泛应用于各种嵌入式人机界面，单片机人机界面，PLC人机界面的开发。

(1) 操作按钮控件：选择控件，画面任意位置拉一个需要大小的框框，即建立了控件。无需用户MCU程序参与，即可实现画面的跳转。用户程序也可以控制按钮功能，开关按下和弹起、自定义按钮等功能。若按下某个按钮，设备将改变该变量管理的变量地址的值，可以灵活设置按键的功能。当用户操作按钮时，该部件监控的地址的值会根据字开关类型而发生变化。操作按钮的分类：
设置设置为目标数：每次按下按钮时，为变量地址所设置一个常数;
递加：每次按下按钮时，变量地址的数值递增一次，递增幅度是“操作数”的值;
递减：每次按下按钮时，变量地址的数值的值递减一次，递减的值是“操作数”的值;

(2) 位开关控件：对指定的PLC或者HMI位地址进行操作、监控和显示；当位开关被按下时，操作地址的位值将按照开关类型所描述的那样变化。当“监测”可用时,位开关所显示的状态是监控地址所指向的位的状态。
例如:如果监控地址所指的位的值为1，则位开关将显示开状态的标签、位图和向量图:反之，则显示关状态的标签、位图和向量图。
位开关的分类：
OFF：将操作地址所指的位置0；
ON：将操作地址所指的位置1；
复归型：当位开关按下时，操作地址所指的位被置为1，弹起时又被置为0;
切换型: 每次按下位开关时，操作地址所指的位的值将被切换一次 (在0和1之间来回切换)。

(3)单选按钮控件：对指定的PLC或者HMI字节或字地址进行操作、监控和显示；当单选被按下时，操作地址的位值将按照设置的值进行变化。

(4)实时数据控件：用于显示或修改保存在PLC或者其他连接设备中数据寄存器的数值,例如速度,电流,压力等。可以采用自制字体进行个性化的显示。

(5)字符控件：是以字符格式来显示(写入)PLC或单片机的数据，它可以显示(写入)一个字的数据，也可以显示(写入)多个连续字的数据。可以控制设置文本显示的位置、字体、颜色，用户MCU只需对字符控件变量地址发送显示的数据即可，还支持弹出内置键盘录入文本内容。

(6)动态图片控件：根据PLC或单片机变量地址对应值变化更换图片），以图片形式展示当前值可控制动画播放、停止、暂停、上一帧，下一帧和指定帧播放，还可以对图片进行移动控制，根据预定的轨迹进行移动。

(7)曲线控件：用户MCU只需发送AD采样数据，触摸屏会自动进行拟合，动态推移显示。

(8) 进度条控件：是一种显示数字形式的控件，主要用于显示模拟量数据，如温度、压力、流量等，它根据设置的满额度值和零额度值以百分比的形式来显示数据，还可以根据需要设置变化方向。

(9) 信号灯控件：监视指定的位的状态，此位为0，指示灯将显示关状态的位图、向量图和状态文本；为1，则显示开状态的位图、向量图和状态文本。

(10) 区域控制控件：特殊功能的控制，比如设置双击功能，右键菜单功能，子窗口移动功能等。

(11)周密的系统安全防范：对不同的操作者，赋予不同的操作权眼，保证整个系统的安全可靠运行。

(12)配方功能：提供配方功能，开发灵活方便，更好的满足各种生产工艺。

(13)报价功能：方便查询当前报警状态与报警历史记录，把设备的生产状态与安全做到一目了然，防止事故发生。

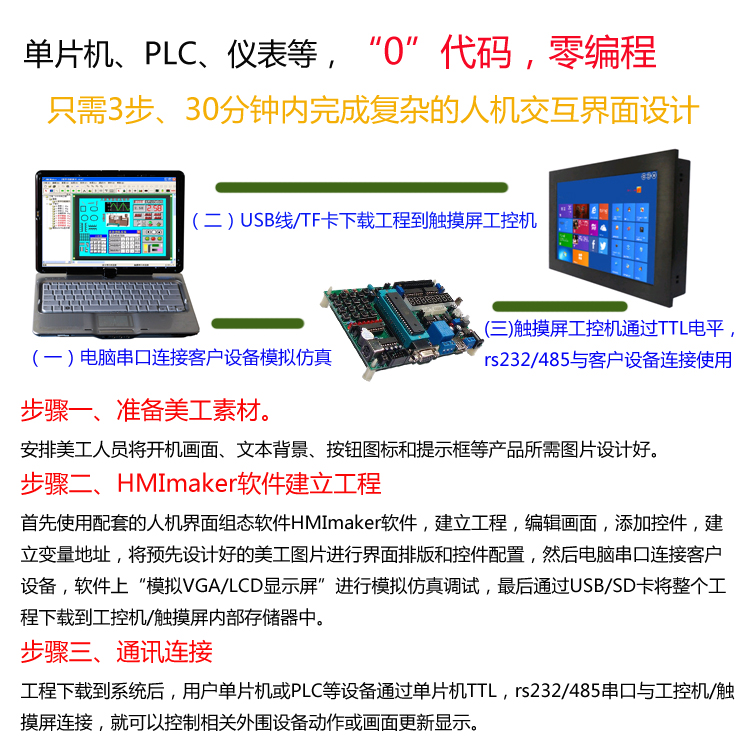

(14) 仿真功能：捉供强大的仿真功能使系统并行设计，从而缩短开发周期。
