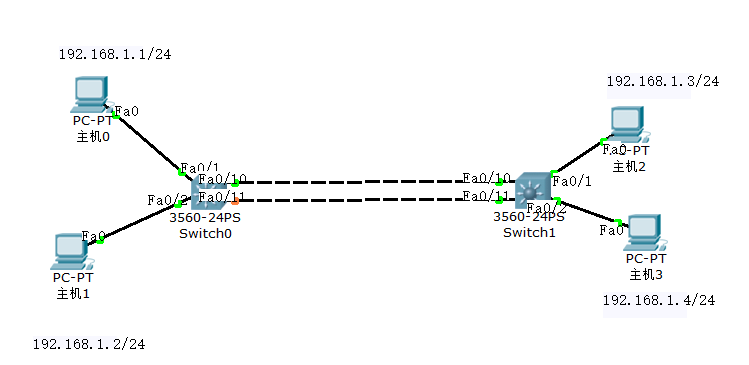

拓扑图如下

Switch0配置

enable　　进入特权模式

configure terminal 　　进入全局模式

interface port-channel 5　　创建以太通道

switchport trunk encapsulation　　将通道进行封装

switchport mode trunk　　将通道修改为trunk模式　　

exit 　　返回上一级

interface range f0/10-11　　进入端口

channel-group 5 mode on　　将端口划分到通道中

exit　　返回上一级

vlan 10　　创建vlan10

vlan 20　　创建vlan20

interface f0/1　　进入端口

switchport mode access　　将端口模式修改为access

switchport access vlan 10　　将端口划分到vlan10

interface f0/2　　进入端口

switchport mode access　　将端口模式修改为access

switchport access vlan 20　　将端口划分到vlan20

end　　返回特权模式

copy running-config startup-config 　　保存

Switch1配置

enable　　进入特权模式

configure terminal 　　进入全局模式

interface port-channel 5　　创建以太通道

switchport trunk encapsulation　　将通道进行封装

switchport mode trunk　　将通道修改为trunk模式　　

exit 　　返回上一级

interface range f0/10-11　　进入端口

channel-group 5 mode on　　将端口划分到通道中

exit　　返回上一级

vlan 10　　创建vlan10

vlan 20　　创建vlan20

interface f0/1　　进入端口

switchport mode access　　将端口模式修改为access

switchport access vlan 10　　将端口划分到vlan10

interface f0/2　　进入端口

switchport mode access　　将端口模式修改为access

switchport access vlan 20　　将端口划分到vlan20

end　　返回特权模式

copy running-config startup-config 　　保存

转载于:https://www.cnblogs.com/ruanjie/p/9197336.html
