LVS Direct Routing 直接路由

1. Direct Routing 直接路由

director分配请求到不同的real server, real server处理请求后直接回应给用户，这样director负载均衡器仅处理客户机与服务器一半的连接，

避免了新的瓶颈，同样增加了系统的可伸缩性。Direct Routing 由于采用物理层（修改MAC地址）技术，因此所有服务都必须在一个物理网段。



(2). IP Tunneling（IP隧道）

director（分发器）分配请求到不同的real server, real server 处理请求后直接回应给用户，这样director负载均衡器仅处理客户机与服务器的一半连接。

IP Tunneling 技术极大的提高了director的调度处理能力，同时也极大的提高了系统能容纳的最大节点数，可以超过100个节点。real server 可以在任何

LAN或WAN上运行，这意味着允许地理上的分布，这在灾难恢复中有重大的意思，服务器必须拥有正式的IP地址用于与客户机直接通信，并且所有服务器必须

支持IP隧道协议。



总结：两者区别 Direct Routing 和 IP Tunneling 相比，没有IP封装开销，但由于采用物理层（修改MAC）技术，所有服务器都必须在一个物理网段。

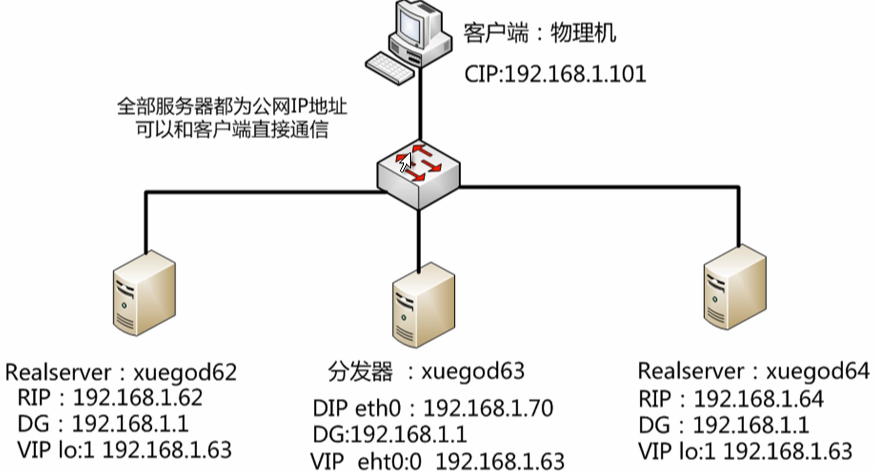

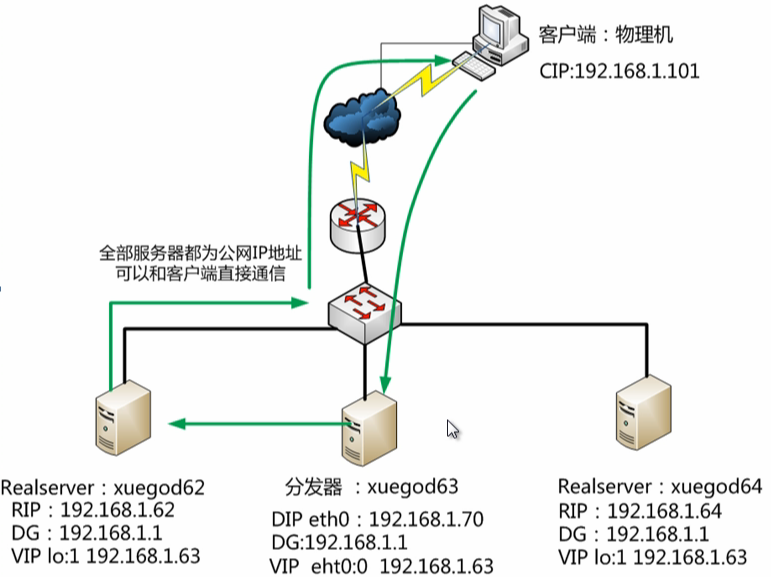

DR模式拓扑图及DR工作方式流程图







实现方式： LVS DR模式工作原理是MAC地址转换过程:

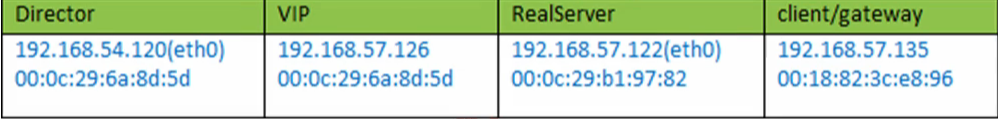

实例场景清单：

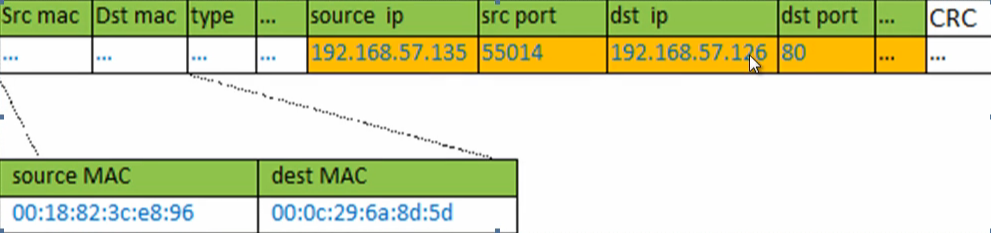

<1> client基本信息，IP:192.168.57.135  向目标VIP发出请求，Director接收，此时IP包头及数据帧头信息如下：

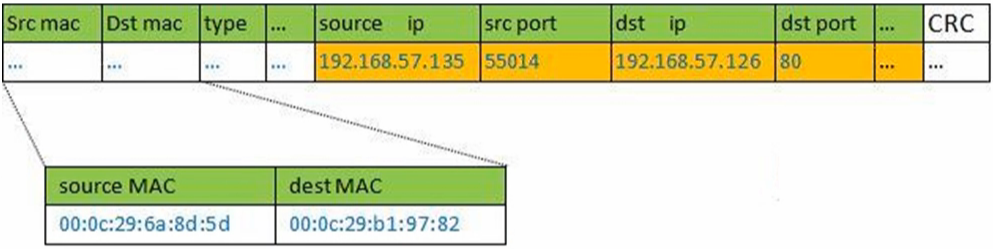

<2> Director 分发器根据负载均衡算法选出一台active的real server来处理请求（比如：192.168.57.122），将此RIP所在网卡的MAC地址作为目标MAC地址，

发送到局域网里，此时IP包头及数据帧头信息如下：





<3> real server(192.168.57.122)在局域网中收到这个帧，拆开后发现目标IP(VIP)与本地匹配，于是处理这个报文，随后重新封装报文，发送到局域网，此时IP

包头及数据帧头信息如下：





<4> 如果Client与LVS同一个网段，那么client(192.16.57.135)将收到这个回复报文。如果跨了网段，那么报文通过geteway/路由器经由Internet返回给用户。





总结：DR比NAT模式效率高，DR必须都是公网地址。
