认识canvas

html5的新标签
<canvas>标签只是图像容器，必须使用js来绘制图形
可以通过多种方法使用canvas绘制路径，盒，圆，字符以及添加图像

canvas画布

  <!-- 注意: 标签通常需要指定一个id属性 (脚本中经常引用), width 和 height 属性定义的画布的大小. -->
  <canvas id="myCanvas" width="600" height="600" style="border: 1px solid red;background-color: pink;">

  </canvas>

矩形

  <!-- 1.矩形 -->
  <script type="text/javascript">
    /*获取元素*/
    var c = document.getElementById("myCanvas");
    /*获取绘图工具*/
    var ctx = c.getContext("2d");
    /* 设置fillStyle属性可以是CSS颜色，渐变，或图案。fillStyle 默认设置是#000000（黑色）。 */
    ctx.fillStyle = "#ccc";
    /* fillRect(x,y,width,height) 方法定义了矩形当前的填充方式。 */
    ctx.fillRect(50, 50, 200, 100);
  </script>

折线

  <!-- 2.折线 -->
  <script type="text/javascript">
    /*获取元素*/
    var c = document.getElementById("myCanvas");
    /*获取绘图工具*/
    var ctx = c.getContext("2d");
    /* 起点 */
    ctx.moveTo(10, 10);
    /* 移动 */
    ctx.lineTo(200, 100);
    ctx.lineTo(400, 400);
    /* 线宽 */
    ctx.lineWidth = 20;
    /* 线条颜色 */
    ctx.strokeStyle = 'red';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();
  </script>

  <!-- 2.折线 -->
  <script type="text/javascript">
    /*获取元素*/
    var c = document.getElementById("myCanvas");
    /*获取绘图工具*/
    var ctx = c.getContext("2d");
    /* 起点 */
    ctx.moveTo(10, 10);
    /* 移动 */
    ctx.lineTo(200, 100);
    ctx.lineTo(400, 400);
    /* 线宽 */
    ctx.lineWidth = 20;
    /* 线条颜色 */
    ctx.strokeStyle = 'red';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();
  </script>

红色填充的三角形

<!-- 3.画一个红色填充的三角形 -->
  <script type="text/javascript">
    /*获取元素*/
    var c = document.getElementById("myCanvas");
    /*获取绘图工具*/
    var ctx = c.getContext("2d");
    /* 起点 */
    ctx.moveTo(100,100);
    /* 移动 */
    ctx.lineTo(200,200);
    ctx.lineTo(100,200);
    //这样连接的不是很完美
    //ctx.lineTo(100,100);
    ctx.closePath();//自动闭合


    /* 线宽 */
    ctx.lineWidth = 20;
    /* 线条颜色 */
    ctx.strokeStyle = 'green';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();


    /* 填充 */
    ctx.fillStyle = 'red';
    //填充
    ctx.fill();
  </script>

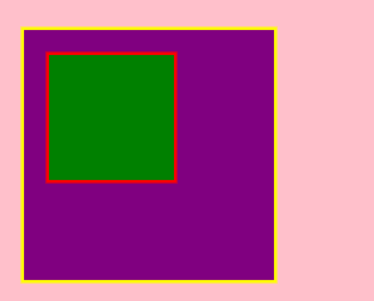

镂空的正方形

我填充了绿色

开启新路径方法：

<script type="text/javascript">
    /*获取元素*/
    var c = document.getElementById("myCanvas");
    /*获取绘图工具*/
    var ctx = c.getContext("2d");
    /* 1.画一个大的正方 */
    ctx.moveTo(100, 100);
    ctx.lineTo(300, 100);
    ctx.lineTo(300, 300);
    ctx.lineTo(100, 300);
    ctx.closePath();
    /* 边框线宽 */
    ctx.lineWidth = 5;
    /* 线条颜色 */
    ctx.strokeStyle = 'yellow';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();
    /* 填充 */
    ctx.fillStyle = 'purple';
    ctx.fill();
    //开启新路径  让每一段路径称为独立的路径  可以分别设置样式（填充的样式 描边的样式）
    ctx.beginPath();
    /* 2.画一个小的正方 */
    ctx.moveTo(120, 120);
    ctx.lineTo(120, 220);
    ctx.lineTo(220, 220);
    ctx.lineTo(220, 120);
    ctx.closePath();
    /* 边框线宽 */
    ctx.lineWidth = 5;
    /* 线条颜色 */
    ctx.strokeStyle = 'red';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();

    /* 填充 */
    ctx.fillStyle = 'green';
    ctx.fill();

    /* 填充原则：非零环绕规则:
      从该区域向外画一条线，与边框相交顺时针+1，逆时针-1，和为0时，不填充
      不管是多少个边框嵌套，都要从每个嵌套区域划线一次
     */
  </script>

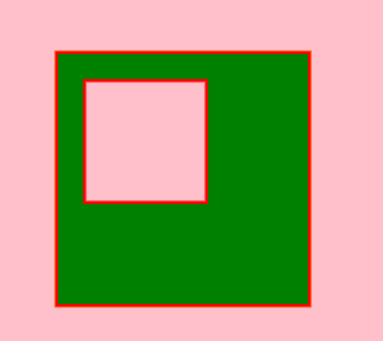

非零环绕原则

<script type="text/javascript">
    /*获取元素*/
    var c = document.getElementById("myCanvas");
    /*获取绘图工具*/
    var ctx = c.getContext("2d");
    /* 1.画一个大的正方 */
    ctx.moveTo(100, 100);
    ctx.lineTo(300, 100);
    ctx.lineTo(300, 300);
    ctx.lineTo(100, 300);
    ctx.closePath();
    /* 边框线宽 */
    ctx.lineWidth = 5;
    /* 线条颜色 */
    ctx.strokeStyle = 'yellow';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();

    /* 2.画一个小的正方 */
    ctx.moveTo(120, 120);
    ctx.lineTo(120, 220);
    ctx.lineTo(220, 220);
    ctx.lineTo(220, 120);
    ctx.closePath();
    /* 边框线宽 */
    ctx.lineWidth = 5;
    /* 线条颜色 */
    ctx.strokeStyle = 'red';
    /* 使用 stroke() 方法来绘制线条 */
    ctx.stroke();

    /* 填充 */
    /* 填充原则：非零环绕规则:
      从该区域向外画一条线，与边框相交顺时针+1，逆时针-1，和为0时，不填充
      不管是多少个边框嵌套，都要从每个嵌套区域划线一次
     */
    ctx.fillStyle = 'green';
    ctx.fill();


  </script>

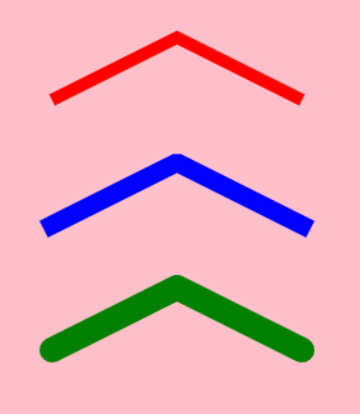

折线过度

 <script type="text/javascript">
    var c = document.getElementById("myCanvas");
    var ctx = c.getContext("2d");

    /*红色 10*/
    ctx.moveTo(100,100);
    ctx.lineTo(200,50);
    ctx.lineTo(300,100);
    ctx.lineWidth = 10;
    ctx.lineCap = 'butt'; //默认 线两端样式  啥也没有
    ctx.lineJoin = 'miter'; //没有没有任何样式
    ctx.strokeStyle = 'red';
    ctx.stroke();

    ctx.beginPath();

    /*蓝色 15*/
    ctx.moveTo(100,200);
    ctx.lineTo(200,150);
    ctx.lineTo(300,200);
    ctx.lineWidth = 15;
    ctx.lineCap = 'square'; //线两端样式  方形的
    ctx.lineJoin = 'bevel';
    ctx.strokeStyle = 'blue';
    ctx.stroke();

    ctx.beginPath();

    /*绿色 20*/
    ctx.moveTo(100,300);
    ctx.lineTo(200,250);
    ctx.lineTo(300,300);
    /*线两端样式*/
    ctx.lineCap = 'round';//线两端样式  圆帽子
    /*线拐点样式*/
    ctx.lineJoin = 'round';

    ctx.lineWidth = 20;
    ctx.strokeStyle = 'green';
    ctx.stroke();

  </script>
