gnuplot加速比比较图

1）使用gnuplot画图代码如下：

set xrange [0:28]
set yrange [0:28]
set xlabel "分片数"
set ylabel "加速比"
plot "gnuplot.txt" u 1:2 w lp pt 5 ps 1 title "线性加速比","gnuplot.txt" u 1:3 w lp pt 22 ps 1 title "Spark平台实际加速比"

2）如果直接在工具栏选择保存为图片，然后插入到word中发现图片太小，解决方法是在terminal中使用命令行将图片导出的方式，代码如下：

set term pngcairo lw 1 font "AR_PL_UKai_CN, 14 "
set output "1.png"
replot
set output
set term wxt

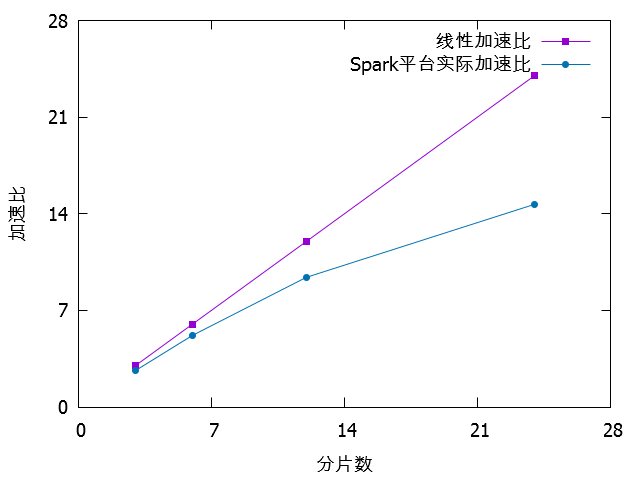

效果图如下所示：
