团队开发项目客户端——游戏子系统的设计（下）

6、使用技能攻击怪物

（1）说明：玩家点击鼠标左键后，客户端总类（CGoldenCompass）接收鼠标左键按下的消息，然后对这个消息进行响应，根据按下的位置判断这个消息应该交由技能面板类（CSkillPanel）进行响应，然后从游戏世界寻找玩家实例，从玩家实例中找到技能面板实例。技能面板对象反馈给玩家消息，让玩家的状态变成攻击。玩家收到消息后，变为攻击形象，然后传递消息给游戏世界使其显示。接着技能面板对象又拾取在攻击范围内的怪物，使其减血。

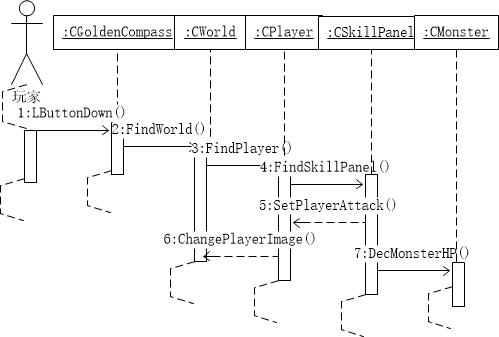

技能攻击怪物用例顺序图：

7、聊天系统

（1）说明：玩家用键盘输入文字，这个消息由客户端总类（CGoldenCompass）接收，客户端总类根据编辑框控件的位置找到聊天框实例（CChat），从而在编辑框中进行显示。玩家接下来点击“发送”按钮后，聊天框实例进行响应，提交在编辑框中输入的信息，发送给游戏世界类（CWorld）让它在游戏界面上显示。

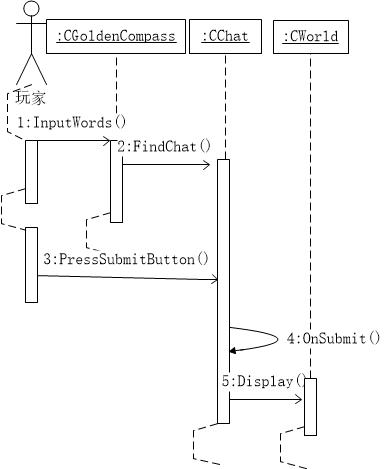

（2）聊天框用例顺序图：
