SDN第三次上机作业

实验目的

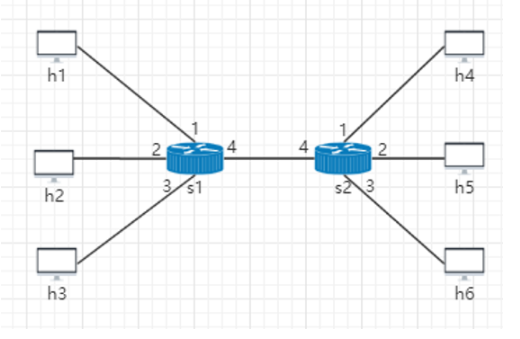

在给定如上实验拓扑情况下，用vlan得到下列虚拟网段

h1--h4互通
h2--h5互通
h3--h6互通
其余主机间无法通信

实验步骤

1.创建以下拓扑（可采用任意方式）

from mininet.topo import Topo

class MyTopo( Topo ):
    "Simple topology example."

    def __init__( self ):

        # Initialize topology
        Topo.__init__( self )

        # add switches and hosts
        sw1 = self.addSwitch('s1')
        sw2 = self.addSwitch('s2')

        h1 = self.addHost('h1')
        h2 = self.addHost('h2')
        h3 = self.addHost('h3')
        h4 = self.addHost('h4')
        h5 = self.addHost('h5')
        h6 = self.addHost('h6')

        # add links
        self.addLink(h1,sw1,1,1)
        self.addLink(h2,sw1,1,2)
        self.addLink(h3,sw1,1,3)
        self.addLink(sw1,sw2,4,4)
        self.addLink(h4,sw2,1,1)
        self.addLink(h5,sw2,1,2)
        self.addLink(h6,sw2,1,3)

topos = { 'mytopo': ( lambda: MyTopo() ) }
