概述

分三部分，加解密框架（crypto framework），加解密设备（crypto dev），安全协议（Security Framework）

× API，设计思路等，都在加解密框架里：见文档：http://doc.dpdk.org/guides-18.11/prog_guide/cryptodev_lib.html

× 设备层的事情，加解密设备的分类，调度，主备等，见文档：http://doc.dpdk.org/guides-18.11/cryptodevs/index.html

× ESP，PDCP等网络加密协议相关的事情，主要功能是整合NIC pmd和Crypto pmd，见文档：http://doc.dpdk.org/guides-18.11/prog_guide/rte_security.html

另外还有一个追加的部分，ipsec （rte_ipsec）

* 这一部分主要是对前面三个部分的整合封装调用，用来专门处理ipsec报文。见文档：http://doc.dpdk.org/guides/prog_guide/ipsec_lib.html

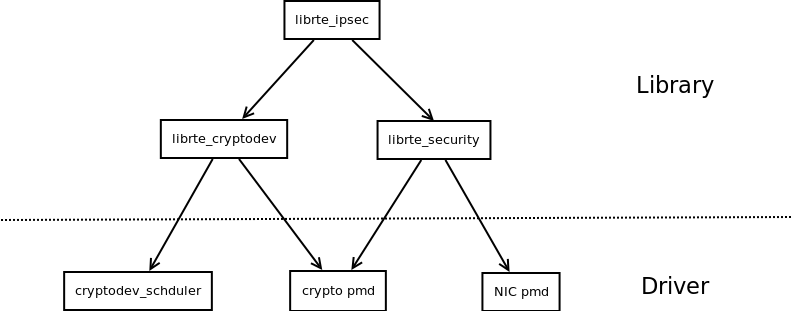

画个图:

如果，以上三个文档，你都读完了，那么请不要再往下读了。内容重复。且本人懒惰，多以摘要为主，写的也不好：）

一般编程模型

画了一张图，还没完全整理好，后续有可能会再更新，也有可能不更新了。

是参考dpdk的这个例子里的流程画的：http://doc.dpdk.org/guides/sample_app_ug/ipsec_secgw.html

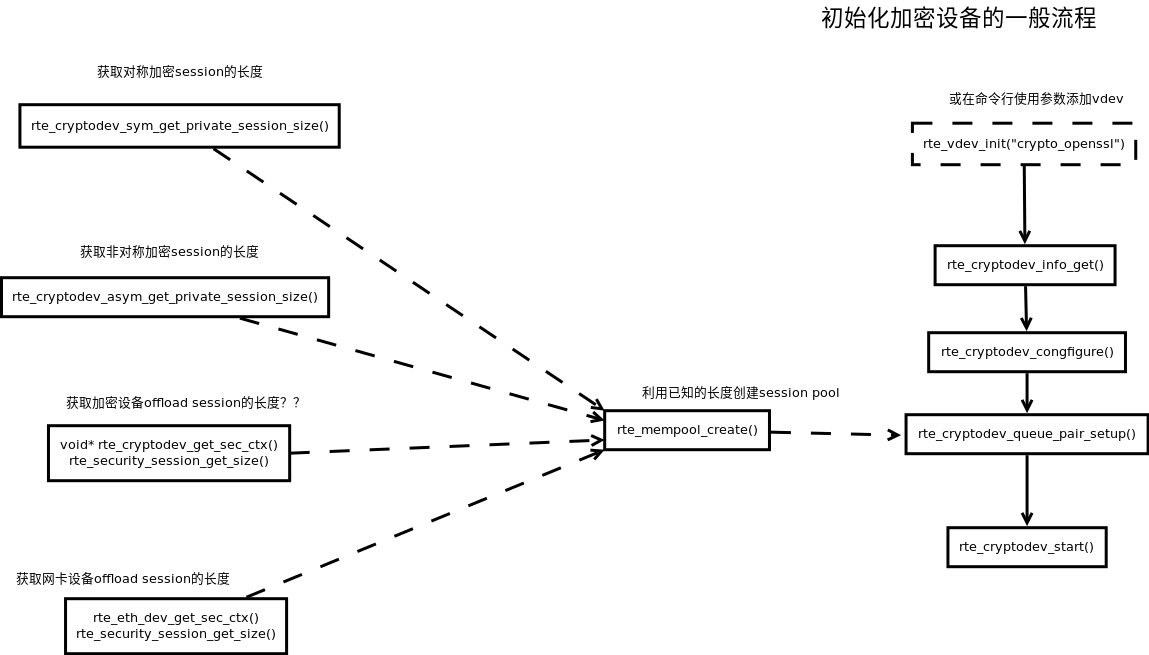

初始化加密设备的一般流程。

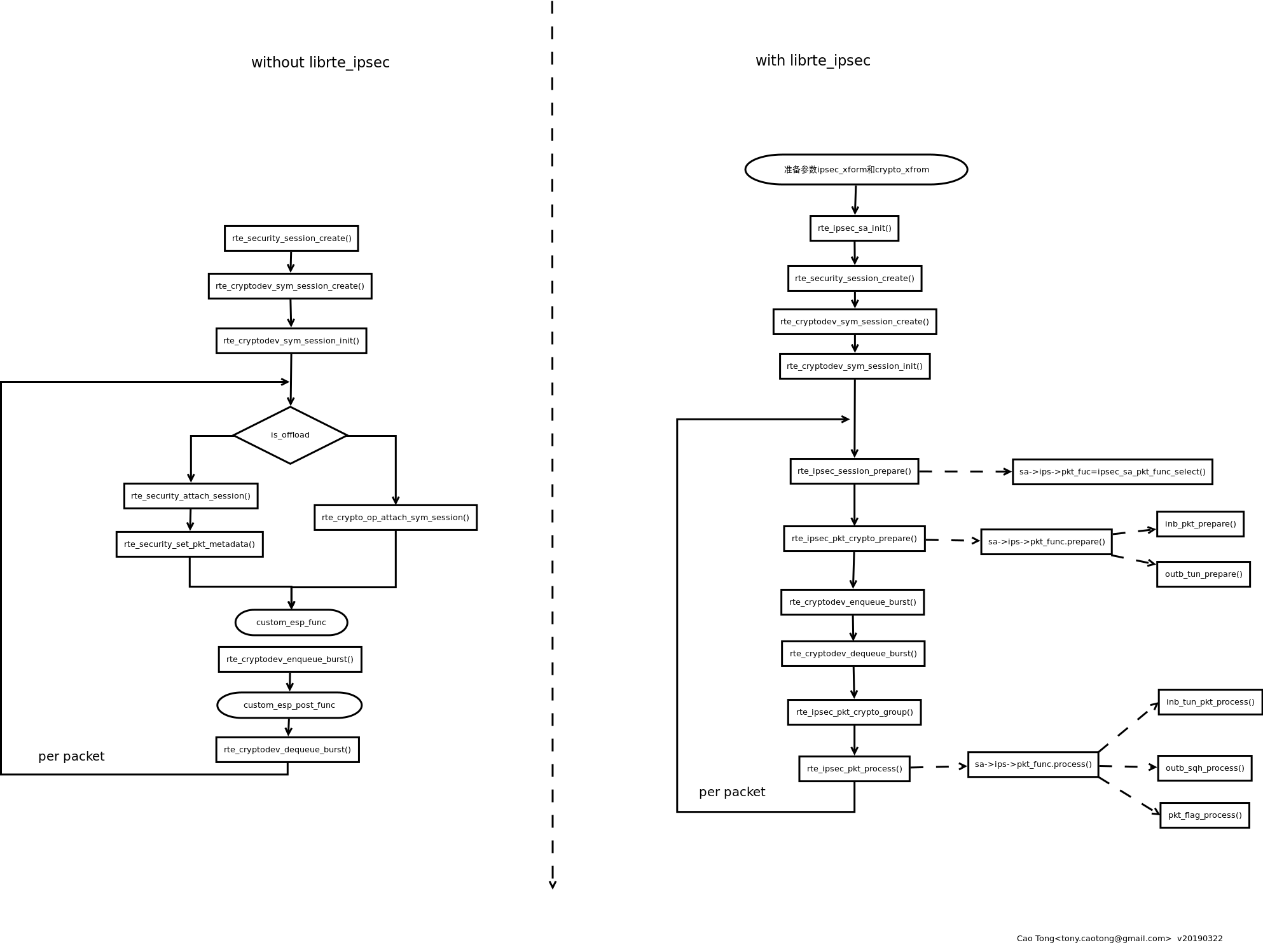

设备就绪后的一般使用流程。（需要关注的是：在分析rte_ipsec的源码过程中，并没有发现对API rte_crypto_op_attach_sym_session的调用。奇怪。。。）

    // TODO init dpdk crypto things.
    // 1. init sa->xforms  like function sa_add_rules()
    // 2. init two parameter ipsec_xform/crypto_xform
    // 2. ipsec_sa_init()
    //    2.1 rte_ipsec_sa_init()
    // 3. create_session
    //    3.1 rte_security_session_create()
    //    3.2 rte_cryptodev_sym_session_create()
    //    3.3 rte_cryptodev_sym_session_init()
    // 3.4 rte_ipsec_session_prepare()
    //    3.4.1 sa->ips->pkt_func = ipsec_sa_pkt_func_select()
    // 3.5 rte_ipsec_pkt_process()
    //    3.5.1 sa->ips->pkt_func.process()
    // 3.6 rte_ipsec_pkt_crypto_prepare()
    //    3.6.1 sa->ips->pkt_func.prepare()
    // 7 rte_cryptodev_enqueue_burst()
    // 8.rte_cryptodev_dequeue_burst()
    // 9 rte_ipsec_pkt_crypto_group()
    // 10 rte_ipsec_pkt_process()
    //    3.5.1 sa->ips->pkt_func.process()
    // outbound
    // 4 rte_security_attach_session()
    // 5 rte_crypto_op_attach_sym_session()
    // 6 rte_security_set_pkt_metadata()
    // 7.rte_cryptodev_enqueue_burst()
    // 8 rte_cryptodev_dequeue_burst()

第二部分，设备（crypto dev）

所有的加解密设备大概分为以下几种：openssl，null，硬件架构相关的设备。

null为纯软件的最小实现，可以用来调试等。

硬件相关的主要包括，Intel，arm，NXP，AMD，QAT卡等。

还有一种，基于VIRTIO的PMD设备。

不同的设备，所支持的加解密算法也各有不同，有一个详细的对比列表，见：

http://doc.dpdk.org/guides-18.11/cryptodevs/overview.html

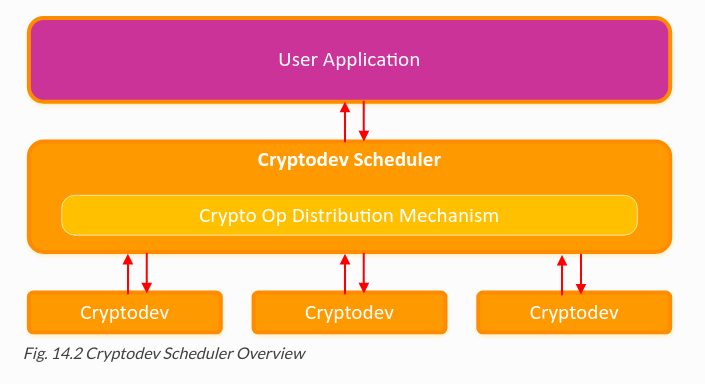

设备调度

在各设备的上层，还有一个调度设备，用于管理和协调多个加解密设备直接的数据流。叫做 cryptodev scheduler PMD

http://doc.dpdk.org/guides-18.11/cryptodevs/scheduler.html

接口API

加解密设备的调度API（schduler）

http://doc.dpdk.org/api-18.11/rte__cryptodev__scheduler_8h.html

加解密设备的使用API （cryptodev）

http://doc.dpdk.org/api-18.11/rte__cryptodev_8h.html

第一部分框架（crypto framework）

架构设计文档：http://doc.dpdk.org/guides-18.11/prog_guide/cryptodev_lib.html

设计理念

The cryptodev library follows the same basic principles as those used in DPDKs Ethernet Device framework.
The Crypto framework provides a generic Crypto device framework which supports both physical (hardware)
and virtual (software) Crypto devices as well as a generic Crypto API which allows Crypto devices to be
managed and configured and supports Crypto operations to be provisioned on Crypto poll mode driver.

设备初始化方法

A。初始化设备

实体设备：与PCI网卡相同。

虚拟设备：1. 可以使用 --vdev参数在dpdk程序启动时使用。2. 在运行时使用api：

rte_vdev_init("crypto_aesni_mb",
                  "max_nb_queue_pairs=2,socket_id=0")

B。配置设备

设备识别：用Id或name

设备配置：使用api：

int rte_cryptodev_configure(uint8_t dev_id,
                            struct rte_cryptodev_config *config)

struct rte_cryptodev_config {
    int socket_id;
    /**< Socket to allocate resources on */
    uint16_t nb_queue_pairs;
    /**< Number of queue pairs to configure on device */
};
