【GMT43智能液晶模块】例程八：ADC实验—

本文介绍了一种基于STM32的电源监控系统设计方案，利用STM32内部集成的12位ADC对电源进行实时监测，并通过软件算法实现了电压及电流的精确读取。

实验原理：

　　STM32内部集成三个12位ADC，GMT43的所有电源经过电阻分压接

入到ADC的输入通道内，输入电流经过高端电流检测芯片ZXCT1009F输入

到ADC的输入通道内，从而实现电源监控功能。　

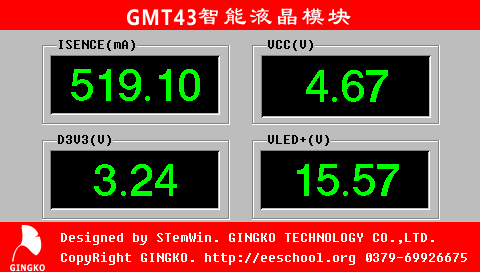

示例截图：

源代码下载链接：

链接：http://pan.baidu.com/s/1kVBmcqN 密码：rxhp

GMT43购买链接：

核心代码：

static void frame_process(void)
{
    int i;

    GUI_CURSOR_Show();
    WM_SetCreateFlags(WM_CF_MEMDEV);
  GUI_CreateDialogBox(_aDialogCreate, GUI_COUNTOF(_aDialogCreate), _cbDialog, WM_HBKWIN, 0, 0);

    while(1){
        if(power_flag == 1){
            power_flag = 0;
            for(i = 0;i < 4;i++){
                adc.read(i);
                memset(power_buffer[i],0,sizeof(power_buffer[i]));
            }
            sprintf(power_buffer[0],"%.2f",adc.value[0] * 500);
            sprintf(power_buffer[1],"%.2f",adc.value[1] * 6);
            sprintf(power_buffer[2],"%.2f",adc.value[2] * 2);
            sprintf(power_buffer[3],"%.2f",adc.value[0] * 15);
            for( i = 0; i < 4; i++){
                EDIT_SetText(h_edit[i],power_buffer[i]);
            }
        }
        GUI_Exec();
    }
}
