Zigbee折腾之旅:(一)CC2530最小系统

本文介绍使用CC2530芯片进行Zigbee开发的基础知识,包括芯片引脚功能、基本电路设计及关键元件的作用。适用于初学者快速上手。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近在倒腾Zigbee,准备参加物联网全国大赛,学校有给我们发Zigbee开发板,但是对于喜欢折腾的我来说,用开发板还是不过瘾,起码也得知道怎么去画一块板子。于是乎,在百度一番后就有了下面这篇文章。

作为片上系统Soc,CC2530的集成度是非常高的,这也方便了我们开发者。搭建它的最小系统比较简单。
下面一张图就能代表一切:

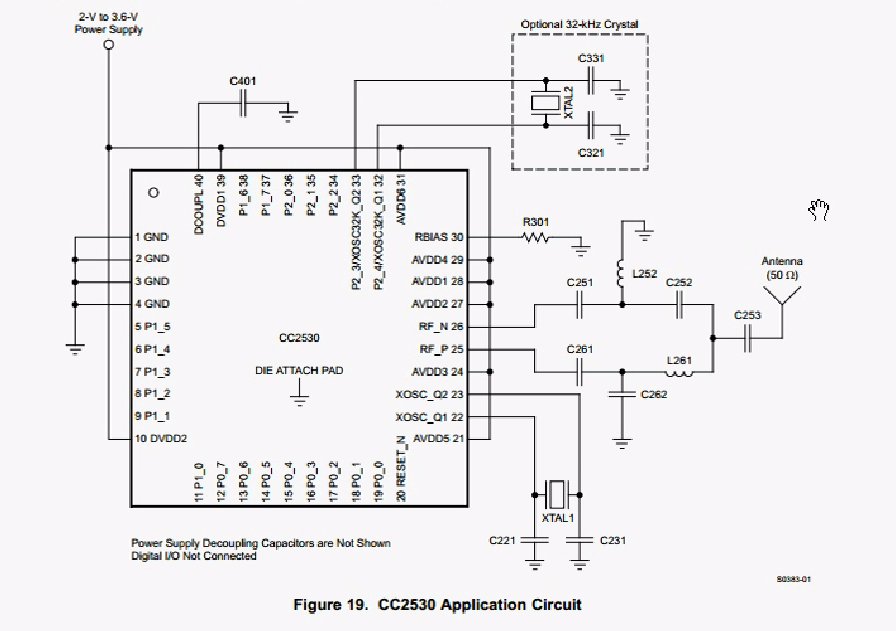

 上图是CC253x芯片作为zigbee主控制器的基本电路(2530数据手册里)



各引脚功能:

1).CC253x一共40个引脚,加上背面焊盘必须接地所以可以看作41个脚。

2).CC253x 有两个晶振接口,一个是提供芯片工作的高速晶振(一般32MHZ)(图中右下角)。除此之外,芯片还提供一个高精度的低速晶振接口(一般32.768KHZ),低速晶振作为对精度要求比较高的定时器,看门狗等应用的时钟源。
3).30号引脚接偏置电阻,具体作用后面在探讨
4).40号引脚接去耦电容,具体后面探讨
5).20号引脚接复位电路
6).25,26引脚接无线收发
7).注意: 去偶电容和偏置电阻一定要接对
8).一共21个通用引脚 P0_0-P0_7,P1_0-P1_7,P2_0-P2_5.
9).程序下载仿真接口需5个引脚。VCC,GND,RESET,P2_1,P2_2。
10).芯片工作电压 2.0-3.6V 推荐使用3.3V标准电压
11).P1_0,P1_1这两个引脚IO的驱动电流能够达到40ma,其余引脚只能达到10ma

转载于:https://www.cnblogs.com/hanhuo/p/6432955.html

### CC2530最小系统设计及实现方案 #### 1. 系统概述 CC2530款专为低功耗无线应用而设计的SoC芯片,广泛应用于ZigBee协议栈和其他IEEE 802.15.4标准的应用场景中。其集成了高性能RF收发器、增强型8051微控制器以及多种外设接口,能够满足温湿度传感器节点的功能需求[^2]。 #### 2. 硬件设计要点 硬件部分主要包括以下几个方面: - **核心处理器**:CC2530作为主控单元负责数据处理和通信管理。 - **传感器接口**:连接温湿度传感器(如DHT11或SHT75),用于采集环境参数[^2][^1]。 - **电源管理电路**:提供稳定的电压供应,通常采用锂电池供电并配备稳压模块以适应不同输入电压范围。 - **射频天线**:选择合适的PCB印刷天线或者外部鞭状天线来优化信号覆盖能力。 以下是典型的硬件框图描述: ```plaintext +-------------------+ | Power Supply | +---------+---------+ | +---------v---------+ | CC2530 MCU | <- Core Processor +---------+---------+ | +---------v---------+ | Sensor Interface | <- Connects to DHT11/SHT75 etc. +-------------------+ ``` #### 3. 软件架构分析 软件开发需遵循TI官方提供的Z-Stack协议栈框架,并针对具体应用场景定制化修改。主要涉及以下环节: - 初始化配置:设置工作频率、发射功率等基本参数;初始化UART用于后续调试打印输出。 - 数据采样逻辑:周期性读取来自温度/湿度传感元件的数据值并通过ADC转换成数字化形式存储起来待传送给网关设备进步解析展示。 - ZigBee通讯机制构建:定义好簇ID(Cluster ID),建立端点(Endpoint)映射关系以便于与其他成员间交换消息包体内容结构清晰明了易于维护升级扩展性强等特点突出表现出来。 下面给出段简单的代码片段演示如何利用定时中断触发AD转换过程从而获得当前时刻下的相对空气湿润程度百分比数值表示法: ```c #include "ioCC2530.h" // Global variable declarations... uint16_t humidityValue; void main(void){ P1DIR |= BIT2; // Configure LED pin as output ADC_Init(); // Initialize Analog-to-Digital Converter settings here.. Timer1_Init(); // Setup timer interrupt source which will call back periodically. while (1){ _nop_(); // Idle loop waiting for events such as conversion completion flags being set by ISR routine below.. } } #pragma vector = T1_VECTOR __interrupt void TIMER1_ISR(void){ static uint8_t counter=0; if (++counter >= SAMPLE_RATE_DIVIDER){ Start_ADC_Conversion(); counter = 0; } PIE |= 0x01<<T1INT; // Re-enable interrupts after servicing this one. } ``` 以上程序段展示了怎样通过设定恰当的时间间隔去启动模数变换操作进而获取最新的测量结果供应用程序调用显示等功能使用[^3]. #### 4. 应用实例说明 结合前述理论基础,在实际项目实施过程中可参照如下步骤完成整个系统的搭建部署工作流: - 完善底层驱动函数库编写确保各组件之间协同运作顺畅无误; - 测试验证各个独立子功能模块能否单独正常运转达到预期目标效果; - 整合所有组成部分形成完整的解决方案提交给最终客户验收评估满意后再投入批量生产阶段推广开来造福更多人群受益匪浅[^1]. ---
