一种简单的材质排序方法

        在实时渲染中，渲染不同物体时进行的材质切换是影响效率的主要因素之一。为了减少材质切换带来的负面影响，对需要渲染的物体进行材质排序是优化的主要思路。通过将材质进行排序，可以尽可能的减少材质切换的次数和每次切换带来的效率损耗。本文通过引入一种简单的数据结构来完成这个功能。该方案目前仅限于设计和功能实现阶段，没有进行实际的测试和优化。材质排序主要需要考虑两个方面，1－尽可能少的切换次数，2－尽可能低的效率影响。在实际操作中，这两个要求其实是相互制约的。举个例子：假设在整个渲染周期最复杂的材质包括以下3部分：纹理贴图，光照，Alpha混合。需要渲染的物体为4个：A,B,C,D。它们的材质分布如图：

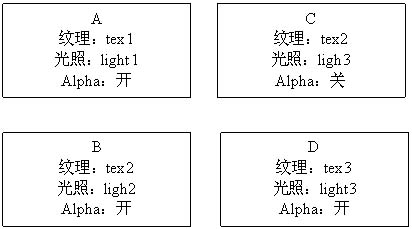

       简单的统计一下可以看到：纹理有3种，灯火有3种，Alpha有2种。如果按照最小切换次数的思想，应该先优化Alpha的切换，然后是纹理和灯光。但在实际操作中，切换纹理的消耗要远高于Alpha的切换，因为应该先考虑纹理的优化，然后是灯光，最后才是Alpha。

       这里就引入以优先级的概念，即在材质中，每种属性都有其优先级。优先级高的属性需要尽可能的减少切换次数。优先级的设定是用户制定的，可能会随开发平台或不同的渲染底层有相应的改变。本文使用 纹理 － 灯光 － alpha 从高到低的顺序。

       对材质进行排序必然需要一种能保存排序结果的数据结构。通过以上分析，可以推导出该数据结构至少需要满足以下条件：

1． 无歧义的保存排序结果

2． 动态的添加和删除

3． 能遍历该结构，每次返还的结果与上次返还的结果需要进行的状态切换最优化。

4． 能根据用户指定的优先级进行排序

同时我们再添加一个要求，在常数时间完成遍历和删除功能。

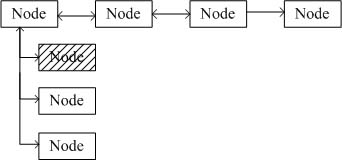

下图是一种满足以上条件的数据结构，由于它是按元素的差异值作为排序的关键操作的，因此可以称它为Diff-Tree。



Diff-Tree中的每个节点都有4个指针。分别为：NextPtr，PrevPtr，FirstChildPtr，ParentPtr。

NextPtr指向其右邻居，PrevPtr指向左邻居，FirstChildPtr指向第一个子节点。ParentPtr指向父节点。其中ParentPtr比较特殊，只有在一个节点本身是另一个节点的第一个子节点时，该指针才有效。即上图中阴影显示的节点。

       Node提供Diff操作，该操作返回两个Node的差异值。差异值的计算如下：按材质属性的优先级顺序从高到低比较，如果该属性不相同，返还优先级。



   enum ShaderFeature

              {

                     SF_PAD = 0,

                     SF_BASETEXTURE = 1,

                     SF_LIGHT     = 2,

                     SF_ALPHAFUNC = 3,

                     SF_MAX_COUNT

              };
int SG_Shader::operator - (const SG_Shader& rkShader)

{

        for(int i = SF_PAD + 1; i < SF_MAX_COUNT; i++)

        {

              ShaderFeature eFeature = (ShaderFeature)i;

              if(GetShaderFeature(eFeature) != rkShader.GetShaderFeature(eFeature))

                     return i;

        }

        return SF_MAX_COUNT; //equal

}



如上面的代码片断，如果两个材质的纹理不同，Diff操作返回1，如果纹理相同，灯光不同，返回2，如果只有Alpha不同，返回3。

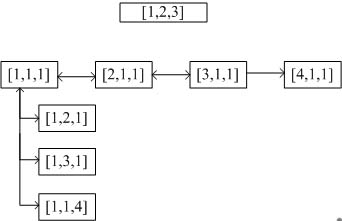

用[ x, x, x]的格式来表示一个材质，第1个x是纹理编号，第2个x是灯光编号，第3个是Alpha混合类型编号。在添加的多个节点后，Diff Tree能成为一种深度优先的结构：




DiffTree保证在按深度遍历时，每次返还的结果与上次返还的结果需要进行的状态切换最优化。如上图，首先保证了纹理切换的次数最少（先遍历完所有纹理为1的节点）。

DiffTree的插入排序算法如下：

    1．如果树为空，root = insert。

  2．check = root，depth = 1

 3．遍历check和它所有同级节点，返回与插入节点差异度最大的节点 beinsert.

  4．如果insert和beinsert相同，插入结束。

  5．如果insert与beinsert差异度小于等于depth，insert被插入为beinsert的邻居节点，返回。

6．如果insert与beinsert差异度大于depth，并且beinsert没有子节点，insert为beinsert的子节点。

7．check = beinsert. FirstChildPtr，跳回第3步。

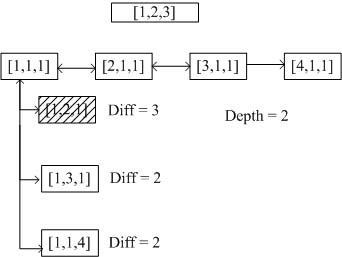

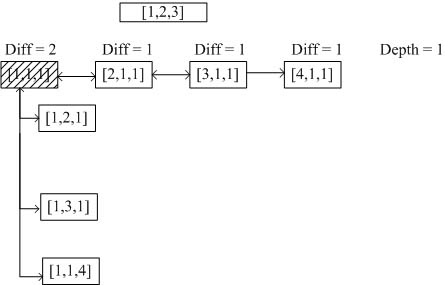

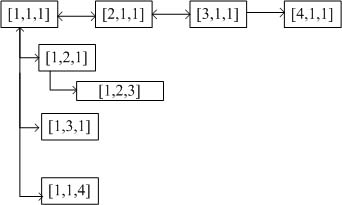

以下是向树中插入一个[1,2,3]的材质的过程。

附上代码：

/**//********************************************************************
created:    2:7:2007   11:35
filename:     SG_Shader.h
author:        Badkeeper
purpose:    Shader is uesd order scenenode render. scene node with same shader
            will render in a batch
*********************************************************************/

#ifndef _SG_SHADER_H
#define _SG_SHADER_H

#include "SG_SceneNode.h"

namespace MayEX
{
    class SG_Shader
    {
    public:
        SG_Shader();
        ~SG_Shader();
        enum ShaderFeature
        {
            SF_PAD = 0,
            SF_BASETEXTURE = 1,
            SF_LIGHT     = 2,
            SF_ALPHAFUNC = 3,
            SF_MAX_COUNT
        };

        bool operator == (const SG_Shader& rkShader);
        //this operator is used in shader order tree sorting
        int  operator -  (const SG_Shader& rkShader);
        int  operator -  (const SG_Shader& rkShader) const;

        void SetShaderFeature(ShaderFeature eFeature,int ID);

        int  GetShaderFeature(ShaderFeature eFeature);
        int  GetShaderFeature(const ShaderFeature eFeature) const;

        SG_Shader* GetNext();
        SG_Shader* GetFirstChild();
        SG_Shader* GetPrev();
        SG_Shader* GetParent();

        const SG_Shader* GetNext() const;
        const SG_Shader* GetFirstChild() const;
        const SG_Shader* GetPrev() const;
        const SG_Shader* GetParent() const;

        void       SetNext(SG_Shader* pkShader);
        void       SetFirstChild(SG_Shader* pkShader);

    protected:
        void       SetPrev(SG_Shader* pkShader);
        void       SetParent(SG_Shader* pkShader);


        int     m_aiShaderFeatures[SF_MAX_COUNT];

        SG_Shader* m_pkNextShader;
        SG_Shader* m_pkChildShader;
        SG_Shader* m_pkPrevShader;
        SG_Shader* m_pkParentShader;
    };
}



#endif







#include "SG_Shader.h"

using namespace MayEX;

//---------------------------------------------------------
SG_Shader::SG_Shader()
: m_pkChildShader(NULL)
, m_pkNextShader(NULL)
, m_pkPrevShader(NULL)
, m_pkParentShader(NULL)
{
    for(int i = SF_PAD; i < SF_MAX_COUNT; i++)
        m_aiShaderFeatures[i] = -1;
}
//---------------------------------------------------------
SG_Shader::~SG_Shader()
{
    if(m_pkNextShader)
    {
        delete m_pkNextShader;
        m_pkNextShader = NULL;
    }
    if(m_pkChildShader)
    {
        delete m_pkChildShader;
        m_pkChildShader = NULL;
    }

    //destory this
}
//---------------------------------------------------------
int SG_Shader::operator - (const SG_Shader& rkShader)
{
    for(int i = SF_PAD + 1; i < SF_MAX_COUNT; i++)
    {
        ShaderFeature eFeature = (ShaderFeature)i;

        if(GetShaderFeature(eFeature) != rkShader.GetShaderFeature(eFeature))
            return i;
    }

    return SF_MAX_COUNT; //equal
}
//---------------------------------------------------------
int SG_Shader::operator - (const SG_Shader& rkShader) const
{
    for(int i = SF_PAD + 1; i < SF_MAX_COUNT; i++)
    {
        ShaderFeature eFeature = (ShaderFeature)i;

        if(GetShaderFeature(eFeature) != rkShader.GetShaderFeature(eFeature))
            return i;
    }

    return SF_MAX_COUNT; //equal
}

//---------------------------------------------------------
void SG_Shader::SetShaderFeature(ShaderFeature eFeature,int ID)
{
    assert(eFeature != SF_PAD && "Set error shader feature");
    m_aiShaderFeatures[eFeature] = ID;
}
//---------------------------------------------------------
int SG_Shader::GetShaderFeature(ShaderFeature eFeature)
{
    assert(eFeature != SF_PAD && "Get error shader feature");
    return m_aiShaderFeatures[eFeature];
}
//---------------------------------------------------------
int SG_Shader::GetShaderFeature(const ShaderFeature eFeature) const
{
    assert(eFeature != SF_PAD && "Get error shader feature");
    return m_aiShaderFeatures[eFeature];
}

//---------------------------------------------------------
SG_Shader* SG_Shader::GetNext()
{
    return m_pkNextShader;
}
//---------------------------------------------------------
SG_Shader* SG_Shader::GetFirstChild()
{
    return m_pkChildShader;
}
//---------------------------------------------------------
SG_Shader* SG_Shader::GetPrev()
{
    return m_pkPrevShader;
}
//---------------------------------------------------------
SG_Shader* SG_Shader::GetParent()
{
    return m_pkParentShader;
}
//---------------------------------------------------------
const SG_Shader* SG_Shader::GetNext() const
{
    return m_pkNextShader;
}
//---------------------------------------------------------
const SG_Shader* SG_Shader::GetFirstChild() const
{
    return m_pkChildShader;
}
//---------------------------------------------------------
const SG_Shader* SG_Shader::GetPrev() const
{
    return m_pkPrevShader;
}
//---------------------------------------------------------
const SG_Shader* SG_Shader::GetParent() const
{
    return m_pkParentShader;
}
//---------------------------------------------------------
void SG_Shader::SetNext(SG_Shader* pkShader)
{
    m_pkNextShader = pkShader;
    if(pkShader)
        pkShader->SetPrev(this);
}
//---------------------------------------------------------
void SG_Shader::SetFirstChild(SG_Shader* pkShader)
{
    m_pkChildShader = pkShader;
    if(pkShader)
        pkShader->SetParent(this);
}
//---------------------------------------------------------
void SG_Shader::SetPrev(SG_Shader* pkShader)
{
    m_pkPrevShader = pkShader;
}
//---------------------------------------------------------
void SG_Shader::SetParent(SG_Shader* pkShader)
{
    m_pkParentShader = pkShader;
}

/**//********************************************************************
created:    3:7:2007   11:35
filename:     SG_ShaderTree.h
author:        Badkeeper
purpose:    Shader Tree is used sort geometry render.
*********************************************************************/
#ifndef _SG_SHADER_TREE_H
#define _SG_SHADER_TREE_H

#include "c_string_utility.h"
#include "SG_Shader.h"

namespace MayEX
{
    class SG_ShaderTree
    {
    public:
        SG_ShaderTree();
        ~SG_ShaderTree();

        bool InsertShader(SG_Shader* pkShader);
        bool RemoveShader(SG_Shader* pkShader);
        int  Size();

        void OutputShaderTreeStruct();

        SG_Shader* GetFirstNode();
        SG_Shader* GetNext(SG_Shader* pkNode);
        SG_Shader* GetParent(SG_Shader* pkNode);



    protected:
        bool       _insertShader(SG_Shader* pkFirstNode,
                                 SG_Shader* pkInsertShader,
                                 int iTreeLevel);
        SG_Shader* _findMaxDiffNodeOnThisLevel(const SG_Shader* pkFirstNode,
            const SG_Shader* pkCompareShader);

        void _outputShaderTreeStruct(const SG_Shader* pkTreeRoot,int iTreeLevel);
        void _outputShaderStruct(const SG_Shader* pkNode,int iTreeLevel);

        SG_Shader*   m_pkRootShader;
        int             m_iSize;
    };
}



#endif

#include "SG_ShaderTree.h"
#include "c_logger_manager.h"

using namespace MayEX;
using namespace LogSystem;

//-----------------------------------------------------
SG_ShaderTree::SG_ShaderTree()
: m_pkRootShader(NULL)
, m_iSize(0)
{

}
//---------------------------------------------------------
SG_ShaderTree::~SG_ShaderTree()
{
    if(m_pkRootShader)
    {
        delete m_pkRootShader;
        m_pkRootShader = NULL;
    }
}
//---------------------------------------------------------
bool SG_ShaderTree::RemoveShader(SG_Shader* pkShader)
{
    if(!pkShader)
        return false;
    SG_Shader* pkReplaceShader = NULL;
    if(pkShader->GetFirstChild())
    {
        pkReplaceShader = pkShader->GetFirstChild();
        pkReplaceShader->SetFirstChild(pkReplaceShader->GetNext());
        pkReplaceShader->SetNext(pkShader->GetNext());
    }
    else if(pkShader->GetNext())
    {
        pkReplaceShader = pkShader->GetNext();
    }

    SG_Shader* pkPrevShader = pkShader->GetPrev();
    if(pkPrevShader)
    {
        assert(pkPrevShader->GetNext() == pkShader && "ShaderTree Critical Error");
        pkPrevShader->SetNext(pkReplaceShader);
    }

    SG_Shader* pkParentShader = pkShader->GetParent();
    if(pkParentShader)
    {
        assert(pkParentShader->GetFirstChild() == pkShader && "ShaderTree Critical Error");
        assert(!pkPrevShader && "ShaderTree Critical Error");
        pkParentShader->SetFirstChild(pkReplaceShader);
    }

    return true;
}
//---------------------------------------------------------
bool SG_ShaderTree::InsertShader(SG_Shader* pkShader)
{
    if(!pkShader)
        return false;

    if(!m_pkRootShader)
    {
        m_pkRootShader = pkShader;
        m_iSize++;
        return true;
    }

    SG_Shader* pkRootShader =  _findMaxDiffNodeOnThisLevel(m_pkRootShader,pkShader);
    return _insertShader(pkRootShader,pkShader,1);
}
//---------------------------------------------------------
bool SG_ShaderTree::_insertShader(SG_Shader* pkFirstNode,
                                  SG_Shader* pkInsertShader,int iTreeLevel)
{
    int iDiff = *pkFirstNode - *pkInsertShader;
    if(iDiff == SF_MAX_COUNT)
    {
        //Equal TODO
        return true;
    }

    if(iDiff <= iTreeLevel)
    {
        SG_Shader* pkFirstNeigborNode = pkFirstNode->GetNext();
        pkFirstNode->SetNext(pkInsertShader);
        pkInsertShader->SetNext(pkFirstNeigborNode);
        m_iSize++;
        return true;
    }

    if(pkFirstNode->GetFirstChild() == NULL)
    {
        pkFirstNode->SetFirstChild(pkInsertShader);
        m_iSize++;
        return true;
    }
    else
    {
        SG_Shader* pkFirstChildNode = pkFirstNode->GetFirstChild();
        SG_Shader* pkParent = _findMaxDiffNodeOnThisLevel(pkFirstChildNode,pkInsertShader);
        assert(pkParent && "ShaderTree insert failure");

        return _insertShader(pkParent,pkInsertShader,iTreeLevel+1);
    }
}
//---------------------------------------------------------
SG_Shader* SG_ShaderTree::_findMaxDiffNodeOnThisLevel(const SG_Shader* pkFirstNode,
                                                      const SG_Shader* pkCompareShader)
{
    int iDiff = *pkFirstNode - *pkCompareShader;
    SG_Shader* pkResult = const_cast<SG_Shader*>(pkFirstNode);
    SG_Shader* pkDummy = pkResult;

    while(pkDummy->GetNext())
    {
        pkDummy = pkDummy->GetNext();
        int iDiff2 = *pkDummy - *pkCompareShader;
        if(iDiff2 >= iDiff)
        {
            pkResult = pkDummy;
            iDiff = iDiff2;
        }
    }

    return pkResult;
}
//---------------------------------------------------------
void SG_ShaderTree::OutputShaderTreeStruct()
{
    LOGLISTBEGIN(LOGTYPE_PROFILE,"");
    _outputShaderTreeStruct(m_pkRootShader,1);
    LOGLISTEND(LOGTYPE_PROFILE);
}
//---------------------------------------------------------
void SG_ShaderTree::_outputShaderTreeStruct(const SG_Shader* pkTreeRoot,
                                                           int iTreeLevel)
{
    SG_Shader* pkOutputShader = const_cast<SG_Shader*>(pkTreeRoot);
    if(!pkOutputShader)
        return;

    _outputShaderStruct(pkOutputShader,iTreeLevel);

    //output child
    const SG_Shader* pkChildShader = pkTreeRoot->GetFirstChild();
    if(pkChildShader)
    {
        LOGLISTBEGIN(LOGTYPE_PROFILE,"");
        _outputShaderTreeStruct(pkChildShader,iTreeLevel + 1);
        LOGLISTEND(LOGTYPE_PROFILE);
    }

    //output neighbor
    const SG_Shader* pkNeighborShader = pkTreeRoot->GetNext();
    while(pkNeighborShader)
    {
        _outputShaderTreeStruct(pkNeighborShader,iTreeLevel);
        pkNeighborShader = pkNeighborShader->GetNext();
    }
    return ;
}
//---------------------------------------------------------
void SG_ShaderTree::_outputShaderStruct(const SG_Shader* pkNode,int iTreeLevel)
{
    if(!pkNode)
        return;

    Utility::StringType kResult = "[";
    for(int i = SG_Shader::SF_PAD + 1; i < SG_Shader::SF_MAX_COUNT; i++)
    {
        char cFeature[32] = {0};
        int iID = pkNode->GetShaderFeature(SG_Shader::ShaderFeature(i));
        sprintf(cFeature," %i," ,iID);
        kResult += cFeature;
    }

    kResult += "]";

    LOGLISTITEM(LOGTYPE_PROFILE,kResult.c_str());


    return;
}
//---------------------------------------------------------
SG_Shader* SG_ShaderTree::GetFirstNode()
{
    return m_pkRootShader;
}
//---------------------------------------------------------
SG_Shader* SG_ShaderTree::GetParent(SG_Shader* pkNode)
{
    SG_Shader* pkParent = NULL;

    if(!pkNode->GetPrev())
        pkParent = pkNode->GetParent();
    else
    {
        SG_Shader* pkPrev = pkNode->GetPrev();
        while(pkPrev->GetPrev())
            pkPrev = pkPrev->GetPrev();
        assert(pkPrev);
        pkParent = pkPrev->GetParent();
    }

    return pkParent;
}
//---------------------------------------------------------
SG_Shader* SG_ShaderTree::GetNext(SG_Shader* pkNode)
{
    if(!pkNode)
        return NULL;

    if(pkNode->GetFirstChild())
        return pkNode->GetFirstChild();
    else if(pkNode->GetNext())
        return pkNode->GetNext();

    SG_Shader* pkParent = GetParent(pkNode);

    while(pkParent && !pkParent->GetNext())
        pkParent = GetParent(pkParent);

    if(pkParent)
        return pkParent->GetNext();

    return NULL;
}
