网线制作

今天和小伙伴们一起学习网线的制作及一些相关知识

---

材料准备

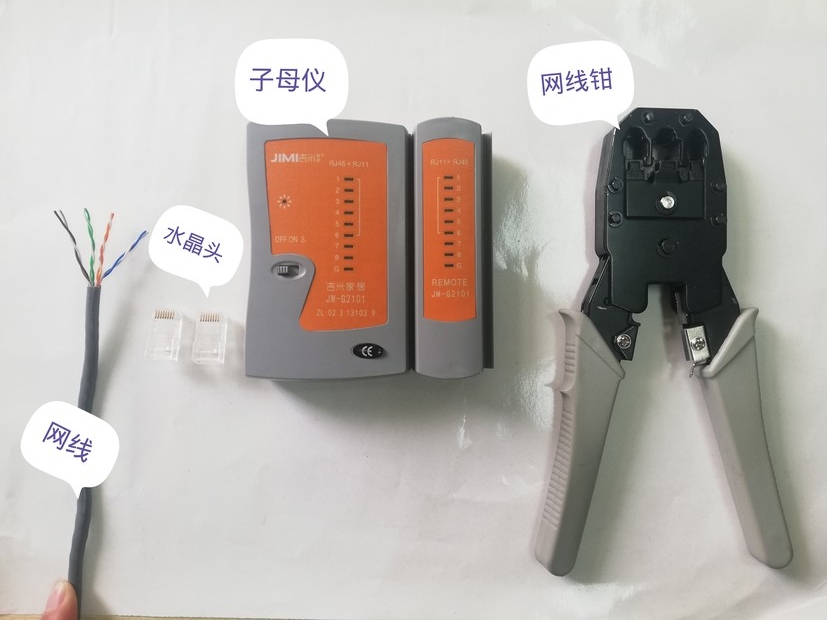

如图所示，我们需要准备：网线1根、RJ45宽带水晶头若干个（水晶头是一次性的可能有损耗）、子母仪（测试仪）、网线钳。

制作步骤

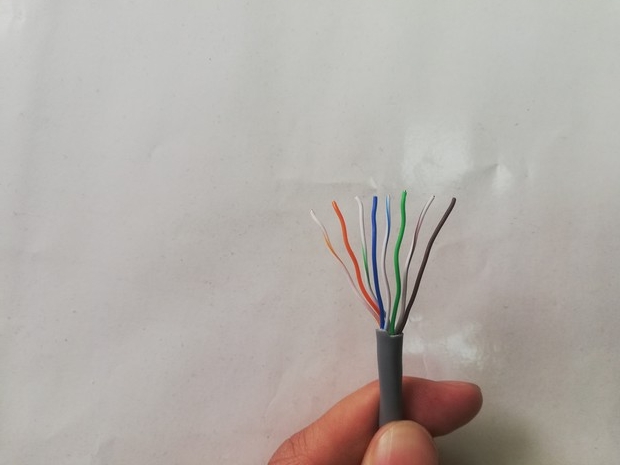

1、用网线钳带凹槽的刀口环切网线并剥去外皮3~4cm（注意：可以剥得长一点，以便排序撸直；环切时不要太大力，容易将内部的芯线也切断），然后将芯线按568B的线序排列并撸直，效果如图：

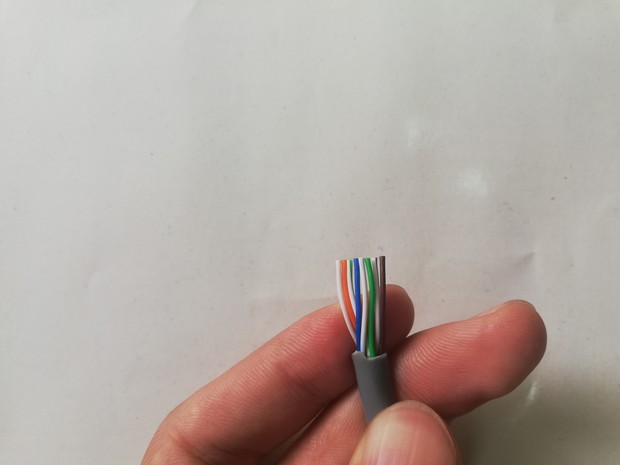

2、将芯线并拢，取一拇指指甲长度（约1.5cm），用网线钳压线切刀的刀口切断（注意：芯线要切齐、切平，以便充分将芯线插到水晶头的尽头）

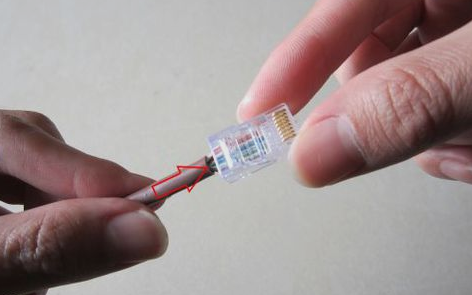

3、将水晶头没有卡头的一端面向自己，均衡用力将芯线插到水晶头里，并检查8根芯线是否全部整齐排列并插到水晶头尽头（没有则需要换个水晶头从头做，因为水晶头都是一次性的，只能插一次），如图：

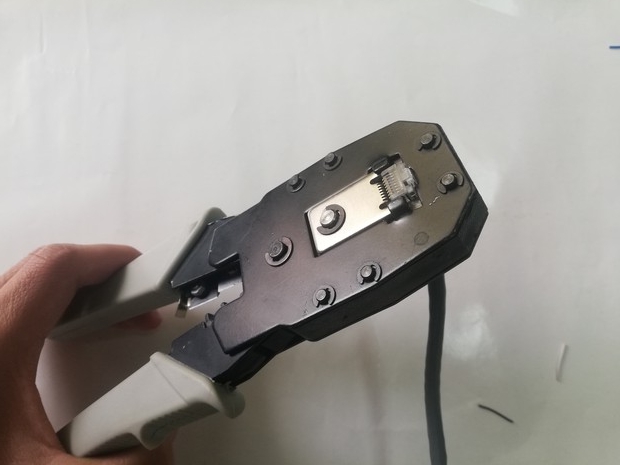

4、用网线钳压紧水晶头，如图：

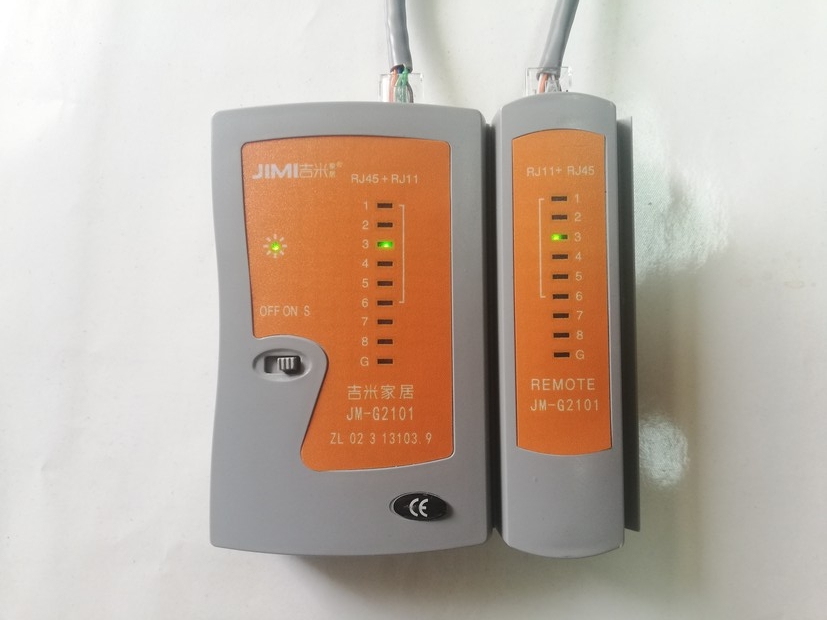

5、用同样方法制作网线另一端；然后分别将网线两端分别插在子母仪上，打开子母仪开关，如果两排指示灯都是同步亮的（网线两端采用同一线序），那么恭喜你，网线已经制作完成了！如果没有同步亮需要从新制作。如图：

---

拓展：

1、常见水晶头有两种

编号	水晶头种类
RJ45	宽带线水晶头
RJ11	电话线水晶头

2、问：为什么网线的芯线有不同颜色？

答：因为要组成不同线序

568B	白橙	橙	白绿	蓝	白蓝	绿	白棕	棕
568A	白绿	绿	白橙	蓝	白蓝	橙	白棕	棕

白棕、棕为备用线

3、问：为什么需要不同的线序？

答：因为要组成不同类型的网线。

直通线	网线两头线序相同
交叉线	网线两头线序不同

4、问：为什么需要不同的网线类型？

答：因为要连接不同的网络设备

直通线	用于连接不同设备
交叉线	用于连接相同设备

** 注：pc与路由器用交叉线 **

5、百兆千兆网卡支持线序的自动转换，且百兆通1236线 千兆通123456线

6、企业常用568B直通线

7、网线外包皮具有防止信号泄露和信号干扰的作用。

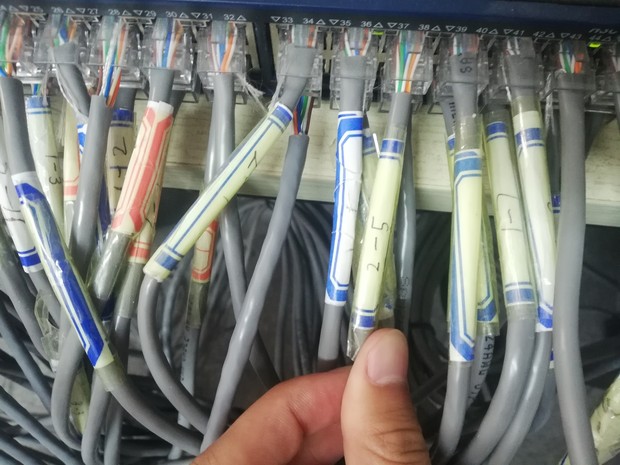

8、如果公司服务器的网线太多了，很容易乱，我们可以为它们做上标签，这样就很容易分清，而且不会乱啦，如图：
