Rocket - tilelink - first

https://mp.weixin.qq.com/s/0nzkV4K1osNEQzrtITYxmw



介绍Edges中first/last/done的实现。



​​

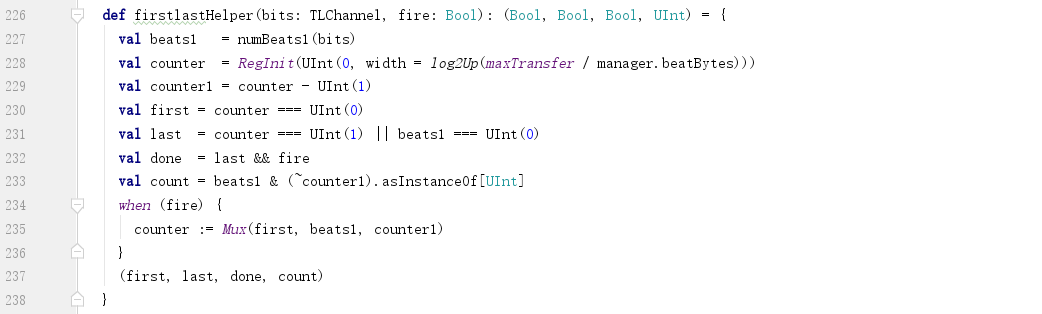

1. firstlastHelper



辅助函数，用于确定burst中的第一个、最后一个、是否已完成、第几个beat。

​​

a. beats1 = beats - 1，比如如果需要4个beats，则beats1 = 3；

b. beats是2的幂: beats = 2^size / 2^log2Ceil(beatBytes)；

c. first：counter为0时，是burst的第一个beat；

d. last：counter为1或总数为1时，是burst的最后一个beat；

e. done：最后一个beat输出时，标志着burst完成；

f. count：当前beat的编号：count = beats1 & ~counter1

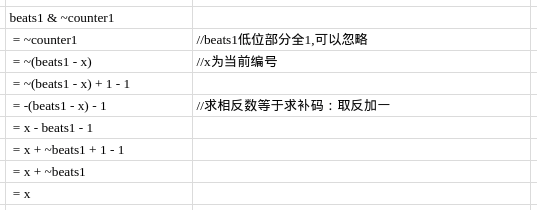

下面简单推理一下，并非证明。

​​

可以看到，只有当beats为2的幂，beats1低位全1时，这种算法才成立。

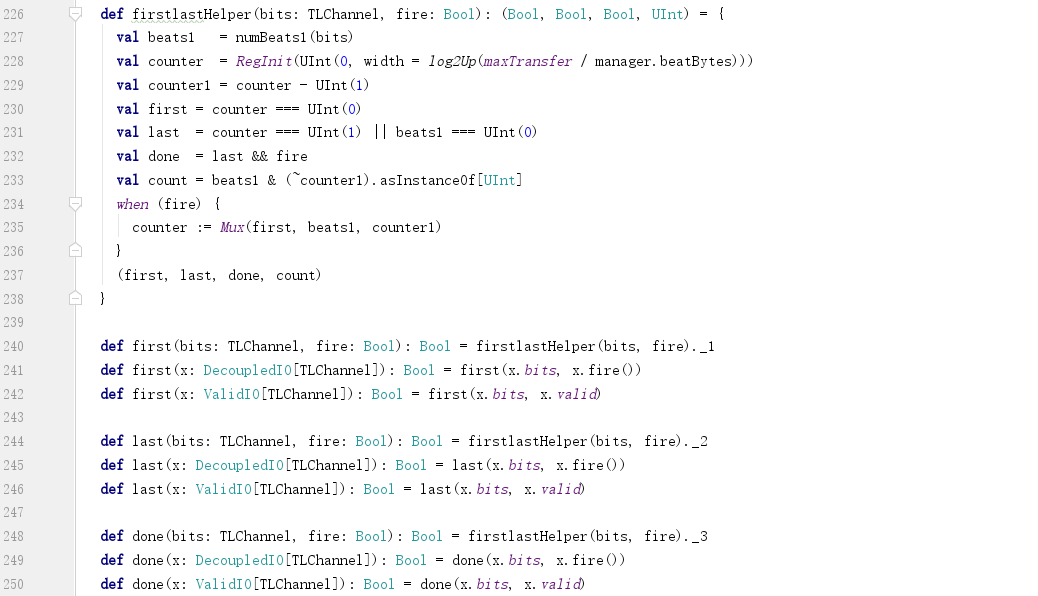

2. first



判断是否burst的第一个beat：

​​



3. last



判断是否burst的最后一个beat：

​​



4. done



判断burst是否传输完成：

​​



5. firstlast



同时取出first/last/done三个标志：

​​



6. count



取出当前beat的编号：

​​



7. addr_inc



把返回的beat编号转换为地址的增加值，方便后续传输：

​​



8. inFlight



判断总线上是否有消息（message）在传输，以及正在进行传输（请求/响应对）的数目。



​​



1) flight



记录当前传输的数目：

​​

a. client.endSourceId为请求端的数目；

b. 3为能发起请求通道（channel）的数目，即a/c/e三个channel；

c. 所以3*client.endSourceId为可以同时存在的传输的总数目；



2) bce



判断是否支持bce通道，即是否符合TL-C标准：

​​



3) first/last



获取burst的beat标志：

​​



4) request/response



判断是request还是response:

​​



5) inc



只有请求的第一个beat时，才增加传输数目：

​​



6) dec



只有响应的最后一个beat时，才减少传输数目：

​​



7) next_flight



​​

PopCount统计inc/dec中比特值为1的位的个数，与当前值相加减，即为下一个值。



8) 返回



返回当前值和下一个时钟周期的值：

​​



转载于:https://www.cnblogs.com/wjcdx/p/11193959.html
