OpenGL 简介

OpenGL 基础框架

要学习OpenGL，还是从最基础的开始，先配置环境，然后创建一个空白的窗口，接着画顶点、线、三角形。

1 配置环境

环境： Ubuntu12.04 + Qt5.0.2

1.1 安装所需库文件：

扩展阅读

sudo apt-get install build-essential
sudo apt-get install libgl1-mesa-dev
sudo apt-get install libglu1-mesa-dev
sudo apt-get install libglut-dev

1.2 Qt配置项目工程：

在Qt的xx.pro工程文件中，加入所需的OpenGL库文件：

LIBS += -lGL -lglut -lGLU -lGLEW

否则会报错：

undefined reference to 'glClear'

之类的链接错误，所以一定记得配置库文件。

1.3 编译

编译提供了几个常用的：

qmake:

qmake

用来生成Makefile，然后执行

make

来生成可执行文件，默认的名称为项目名称。

./xxx

为了方便，我们写一个脚本来自动执行这些操作，创建run.sh，加入以下代码：

qmake
make
./xxx

然后修改脚本的权限：

chmod 755 run.sh

以后就可以直接执行

./run.sh

来执行编译、运行等一系列命令。

g++编译

2 OpenGL的“第一次”

代码详见github：

参考
 扩展阅读

首先加入头文件：

#include <GL/glut.h>

然后先写main函数：

int main(int argc, char *argv[])
{
    glutInit(&argc, argv); //初始化glut
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);//显示模式
    glutInitWindowPosition(50, 100);//视窗左上角位于屏幕的初始位置
    glutInitWindowSize(400, 300);//视窗的大小，单位像素
    glutCreateWindow("My first OpenGL Program");//视窗标题栏名称
    glutMainLoop();//注意：必须加入glutMainLoop才能显示窗口！
    return 0;

}

[扩展阅读：显示模式]（）

现在就有了视窗。

现在加入两个函数，定义和实现都写在main函数前面。第一个函数是init初始化函数，

void init(void){
    glClearColor(1.0, 1.0, 1.0, 0.0);//清屏颜色
    glMatrixMode(GL_PROJECTION);//设置模式
    glLoadIdentity();
    gluOrtho2D(0.0, 200.0, 0.0, 150);
}

只有设置离初始化函数init的glClearColor函数后，出现的窗口才会清空颜色，变为纯白。

然后加入第二个函数：linesegment：

void linesegment (void) {
glClear (GL_COLOR_BUFFER_BIT);//清颜色缓存
glColor3f (1.0, 0.0, 0.0); //绘图颜色设定
glBegin (GL_LINES);  //图元：线段
glVertex2i (180, 15);
glVertex2i (10, 145);
glEnd();
glFlush ();
}

这个函数的作用为：绘制一条直线。glClear清除窗口显示的颜色的缓存，并用glColor3f来设置颜色。从glBegin到glEnd就是绘制的部分，GL_LINES表示绘制的是线段，设置两个顶点glVertex2i，OpenGL会自动绘制由这两点构成的线段。glFlush命令强制刷新缓冲区，保证我们的设置由缓冲区设置到窗口上。

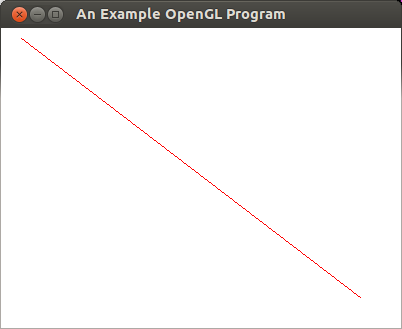

现在就有了这个绘制：
