[国嵌攻略][049][中断处理流程深度剖析]

中断的生命周期

1.串口控制器产生事件，送到中断控制器，如果通过中断控制器的过滤，由中断控制器把事件送到CPU核

2.中断信号产生（中断源）->中断信号过滤（中断控制器）->中断信号处理（CPU）



中断源
在中断的生命周期中，中断源的作用是负责产生中断信号。2440支持60个中断源；6410支持64个中断源；210支持93个中断源



中断过滤

1.中断信号送到中断控制器来了之后，中断控制器要进行过滤

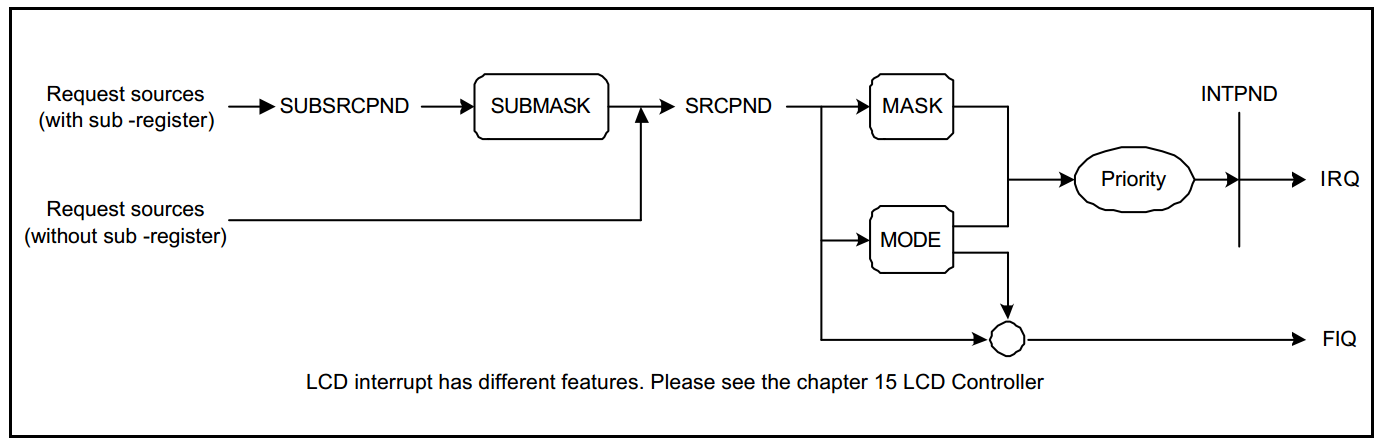

2.串口子中断TX0的过滤过程：

2.1.首先，当TX0产生中断后SUBSRCPND中相应的位会被置1

2.2.然后，经过SUBMASK过滤，如果SUBMASK相应的位被置为1，表示屏蔽子中断，置为0表示，接收子中断信号，每一位对应一个子中断源

2.3.接着，经过了SUBMASK过滤后的中断会把SRCPND相应的位置为1

2.4.然后，经过MASK过滤，如果MASK相应的位被置为1，表示屏蔽中断信号，置为0表示接收中断信号，每一位对应一个中断源。有的中断没有子中断，就直接经过SRCPND和MASK来过滤

2.5.通过SUBMASK和MASK的过滤后，就好交给Priority，优先级判断，然后交给处理器处理

2.6.MODE表示中断是快速中断还是普通中断，如果是快速中断，则不会经过优先级判断，优先被处理器处理



中断处理

1.中断处理方式：非向量中断处理方式（2440）和向量中断处理方式（6410/210）

2.非向量中断处理过程：中断程序总入口->保存环境->判断中断源->调用对应的中断源的中断处理程序->恢复环境

3.向量中断处理过程：当中断产生时直接跳转到用户设置好的中断处理程序（初始化中断控制器时设置）->保存环境->设备的中断处理->恢复环境

4.软件需要处理：1.初始化中断源 2.初始化中断控制器 3.中断处理程序
