（九）串行口方式0 拓展并行输出端口 02 74LS164芯片

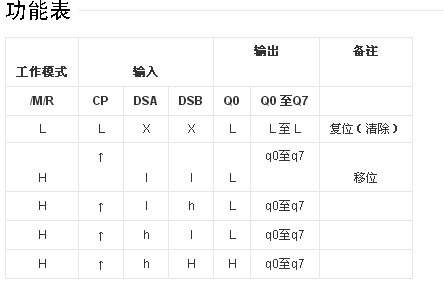

1、先讲解74LS164 移位芯片：

74HC164、74HCT164 是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。

数据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。

时钟 (CP) 每次由低变高时，数据右移一位，输入到 Q0， Q0 是两个数据输入端（DSA和 DSB）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。

主复位 (MR) 输入端上的一个低电平将使其它所有输入端都无效，非同步地清除寄存器，强制所有的输出为低电平。



2、

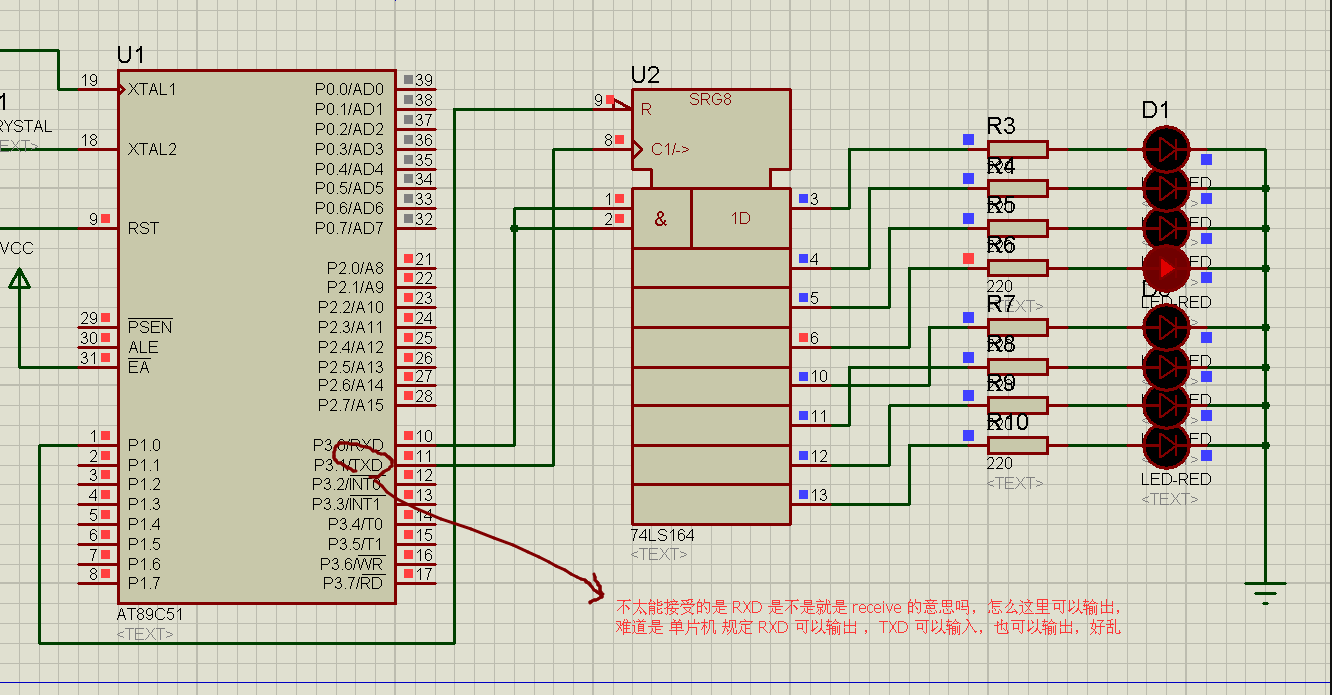

3、 仿真电路图（实验效果，由下往上 一个 LED 循环点亮 ）



4、分析电路图

这里我们选择了工作方式0,来实现串行口数据的传输

74LS164 对应的8引脚 C1/-> 为 同步脉冲输入端，



9 引脚为控制端口，由 P1^0 控制，

当该引脚为 低电平 0 的时候 ，允许 RXD（P3.0）向 74LS164  的 串行数据输入端口A 和 B 输入，，但是  74LS164芯片  的8位并行输出端关闭。

当该引脚为 低电平 1 的时候 ， RXD（P3.0）不准向 74LS164  的 串行数据输入端口A 和 B 输入，但 允许  74LS164芯片  的8位并行输出端。

当串行口将 8 位 串行数据发送完毕后，申请中断， 在中断服务程序中，单片机通过串行口输出下一个 8 位 数据。

//

方式0

（1）特点

1.用作串行口扩展，具有固定的波特率，为Fosf/12。

2.同步发送/接收，由TXD提供移位脉冲，
