ESP8266-模拟输出（PWM）

最新推荐文章于 2025-07-15 11:43:02 发布
最新推荐文章于 2025-07-15 11:43:02 发布
阅读量4.1k 收藏 32
点赞数 2
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/liming19680104/p/11171930.html
本文介绍了ESP8266模块的PWM技术，包括通过analogWriteRange函数改变PWM的精度范围，以及使用analogWriteFreq函数调整PWM频率。在默认设置下，PWM频率为1kHz，占空比范围为0-1023。通过改变这些参数，可以实现更精细的亮度控制，例如在控制LED灯亮度的应用中。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >



 PWM（Pulse Width Modulation，脉宽调制），是在保持波的频率不变的同时改变脉宽的技术

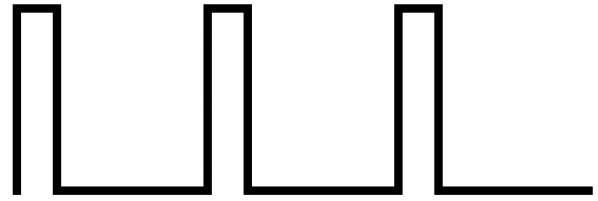

首先，我们来理解一下 占空比。一个脉冲周期由一个ON周期（VCCC）和一个OFF周期（GND）组成。一段时间内ON周
期占据脉冲周期的比例就叫做占空比。例如，一个10ms的脉冲保持ON 2ms，那么根据公式，占空比是20%

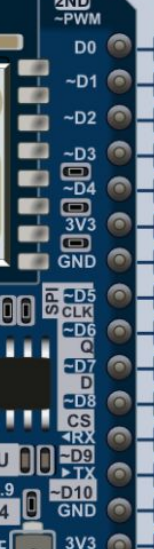

NodeMcu PWM引脚 ：

基本上数字IO都可以作为PWM复用引脚，除了D0。不过需要注意的是，D3尽量不用，它内部连接ESP8266 GPIO0





NodeMcu PWM有关Arduino函数：
函数： analogWrite(pin,val)       往指定引脚写入数据
