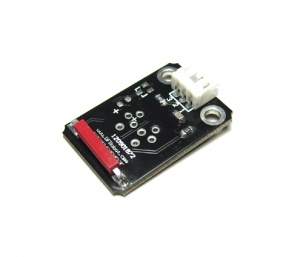

概述

基于感磁材料的磁性传感器，可以用来对磁性材料（磁铁）的探测，探测范围可达3cm左右(探测范围和磁性强弱有关)，与Arduino专用传感器扩展板结合使用，可以制作与磁性材料（磁铁）相关的互动作品。

技术规格

工作电压：+3.3/5V
接口类型：数字
输出信号：平时输出高电平，检测到磁性时输出低电平
重量：5g

引脚定义

数字磁感应传感器模块管脚定义：

信号输出
电源(VCC)
地(GND)

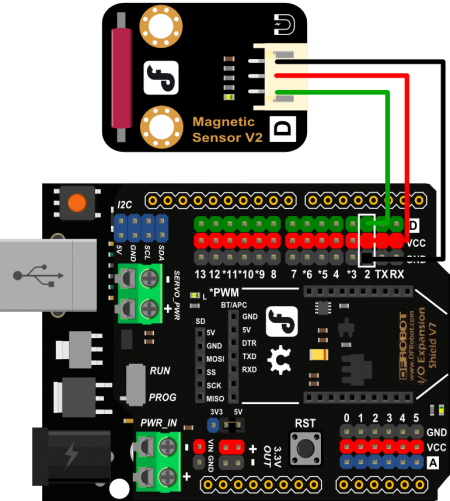

连接示意图

int ledPin = 13;                // choose the pin for the LED
int inputPin = 2;               // choose the input pin
int val = 0;                    // variable for reading the pin status
void setup() {
  pinMode(ledPin, OUTPUT);      // declare LED as output
  pinMode(inputPin, INPUT);     // declare pushbutton as input
}
void loop(){
  val = digitalRead(inputPin);  // read input value
  if (val == HIGH) {            // check if the input is HIGH
    digitalWrite(ledPin, LOW);  // turn LED OFF
  } else {
    digitalWrite(ledPin, HIGH); // turn LED ON
  }
}
