关于相对布局的各种定位布局参数的总结

一、常用布局定位参数：Above、Below、Center

属性	描述
layout_above	该组件元素位于指定ID组件元素上方
layout_below	该组件元素位于指定ID组件元素下方
layout_centerInParent	指定该组件元素是否位于布局中央位置
layout_centerHorizontal	指定该组件元素是否位于布局水平居中位置
layout_centerVertical	指定该组件元素是否位于布局垂直居中位置

前二者属性值为指定组件元素的ID值，后三者属性值为Boolean值。

二、布局对齐参数：Top、Bottom、Left、Right、Start、End

属性	描述
layout_alignBaseline	指定该组件的baseline是否与布局的baseline对齐
layout_alignTop	指定该组件是否与布局顶端对齐
layout_alignBottom	指定该组件是否与布局底端对齐
layout_alignLeft	指定该组件是否与布局左边对齐
layout_alignRight	指定该组件是否与布局右边对齐
layout_alignStart	指定该组件是否与布局开始边界对齐
layout_alignEnd	指定该组件是否与布局结束边界对齐

关于baseline，可参考  https://www.cnblogs.com/loulijun/archive/2012/10/17/2727580.html  ，一般用不上。

开始边界与结束边界依国家文字不同而有所差别，汉字则从左上开始，右下结束；阿拉伯语则右上开始，左下结束。

表格内所有的属性值均为Boolean值。

三、本地布局定位参数：toLeftOf、toRightOf

属性	描述
layout_toLeftOf	该组件元素位于指定ID组件元素左侧
layout_toRightOf	该组件元素位于指定ID组件元素右侧
layout_toStartOf	该组件元素位于指定ID组件元素开始
layout_toEndOf	该组件元素位于指定ID组件元素结束

表格内所有属性值均为指定组件元素的ID值。

四、对齐父布局定位参数：AlignParentTop等

属性	描述
layout_alignParentTop	指定该组件是否与布局顶端对齐
layout_alignParentBottom	指定该组件是否与布局底端对齐
layout_alignParentLeft	指定该组件是否与布局左边对齐
layout_alignParentRight	指定该组件是否与布局右边对齐
layout_alignParentStart	指定该组件是否与布局开始对齐
layout_alignParentEnd	指定该组件是否与布局结束对齐

表格内所有属性值均为Boolean值。



举例：

对于以下这个页面，则可用常用布局定位参数实现：

 1 <?xml version="1.0" encoding="utf-8"?>
 2 <RelativeLayout
 3     xmlns:android="http://schemas.android.com/apk/res/android"
 4     android:layout_width="match_parent"
 5     android:layout_height="match_parent"
 6     android:gravity="center"
 7     android:orientation="vertical">
 8     <ImageView
 9         android:layout_width="90dp"
10         android:layout_height="90dp"
11         android:layout_centerInParent="true"
12         android:id="@+id/like_picture"
13         android:tint="#515151"
14         android:src="@drawable/empty_like"/>
15     <TextView
16         android:layout_below="@+id/like_picture"
17         android:layout_width="wrap_content"
18         android:layout_height="wrap_content"
19         android:layout_centerHorizontal="true"
20         android:layout_marginTop="12dp"
21         android:textSize="15sp"
22         android:gravity="center"
23         android:textColor="#515151"
24         android:text="还没上传照片呢！"/>
25 </RelativeLayout>

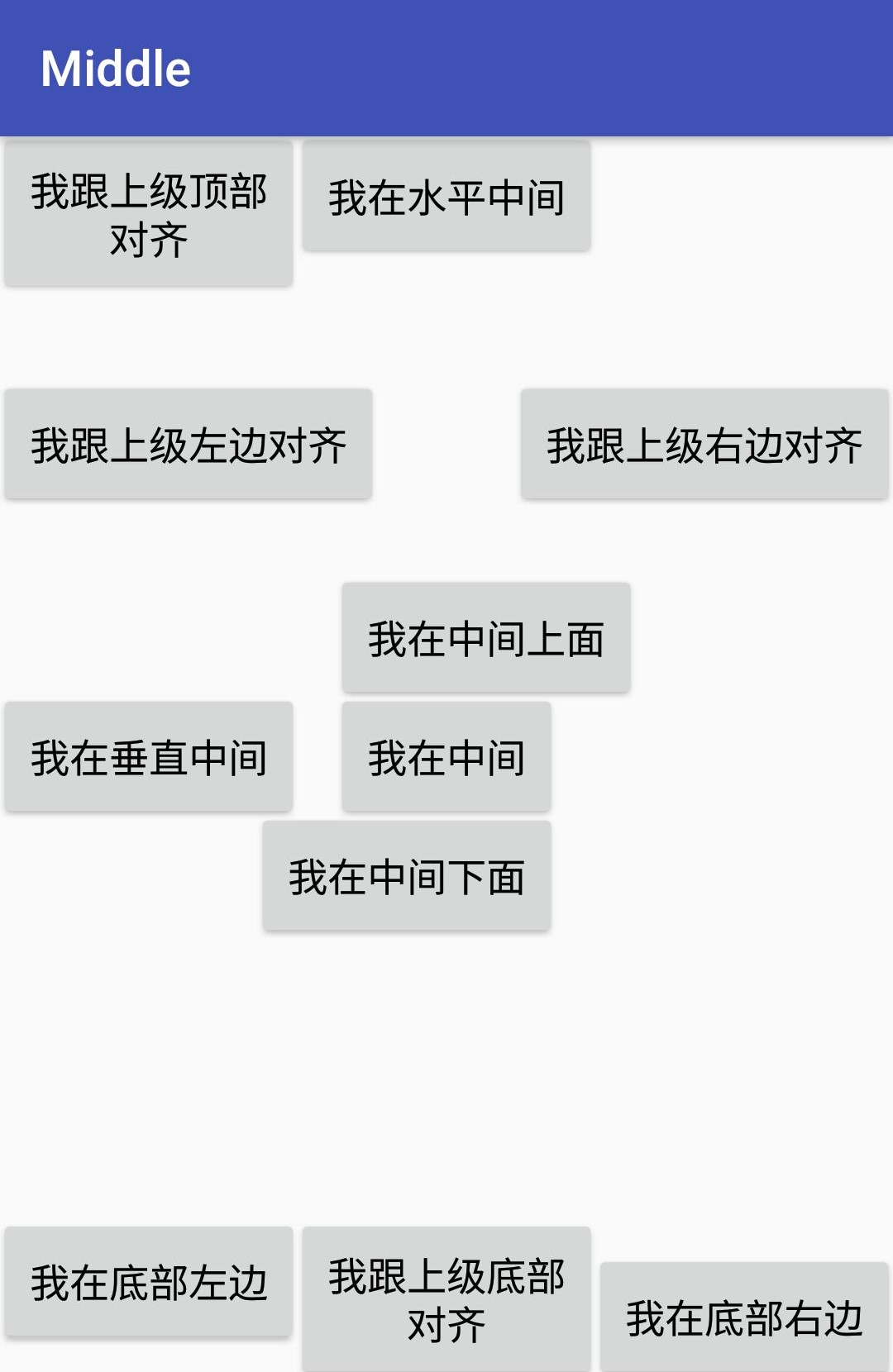

为方便理解以上表格，附如下一图：
