调试OV2735总结

调试找到的问题：

1：开始调试的时候因为之前的工程师原理图和BOM出错，导致本来是2.8V电压的焊接的是1.8V的LDO所以这个是第一个问题

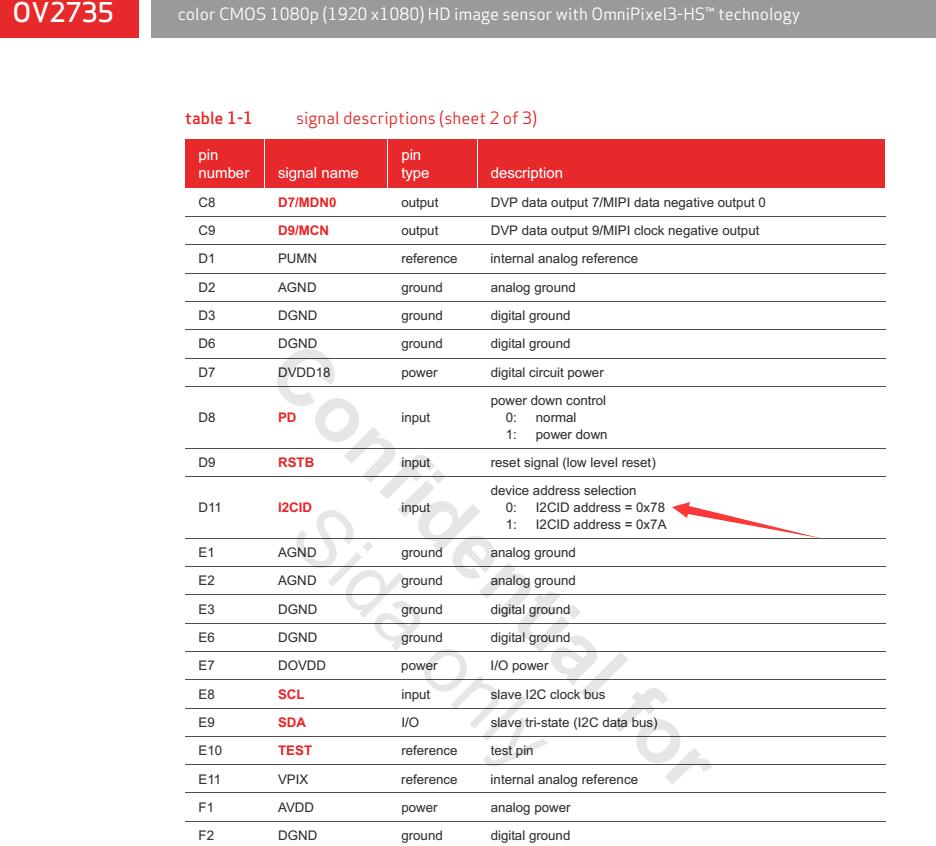

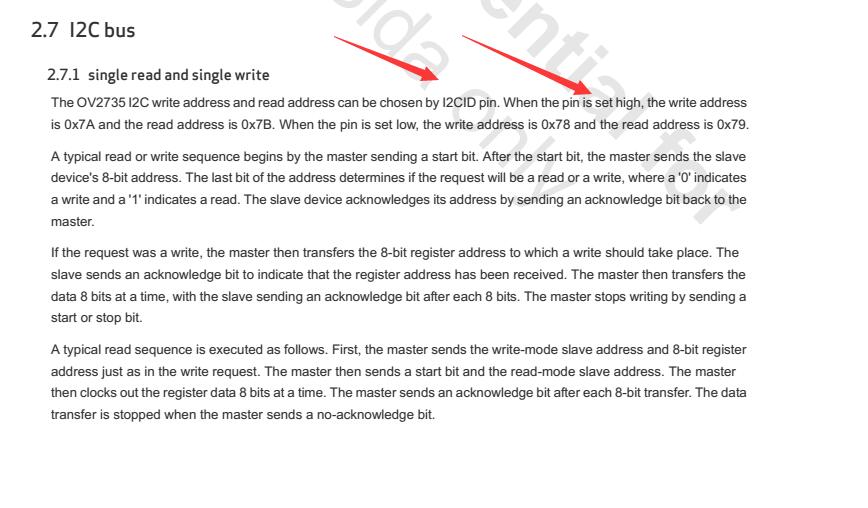

2：因为FAE反应说sensor没有反应I2C没有通信，所以检查了原理图发现，I2C有读地址和写地址的选择

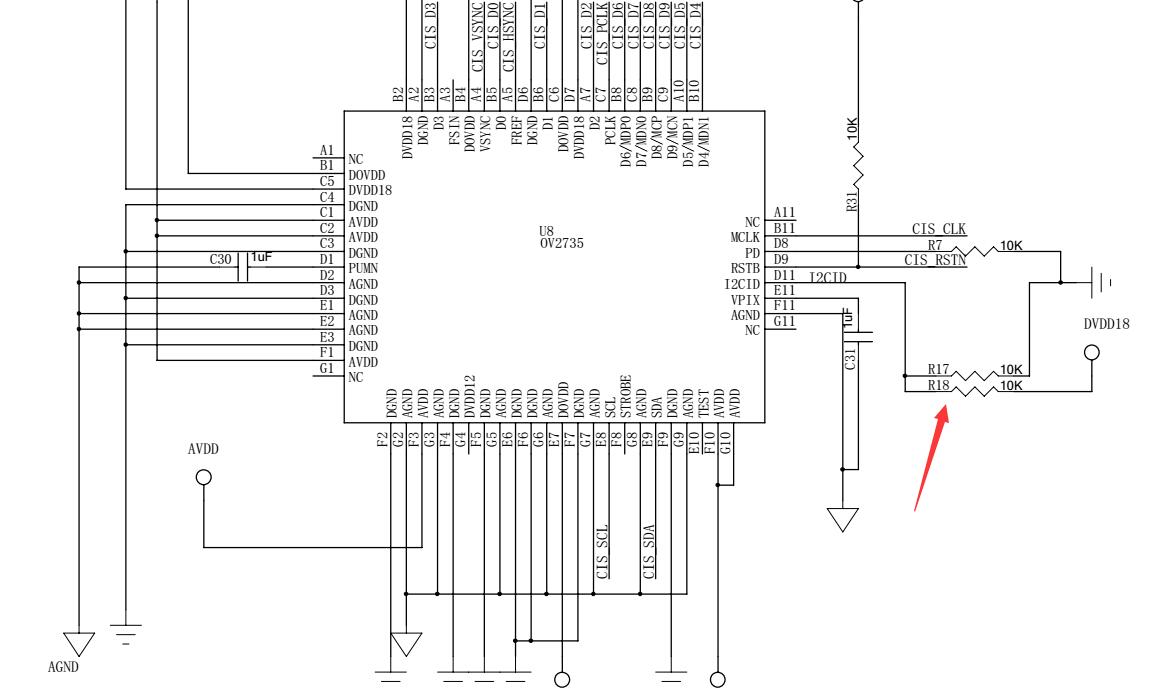

此处的R18是多余的，直接接R17下拉即可。至低电位，所以写地址是0x78，读地址是0X79，之后软件修改了程序但是还是不出图像。

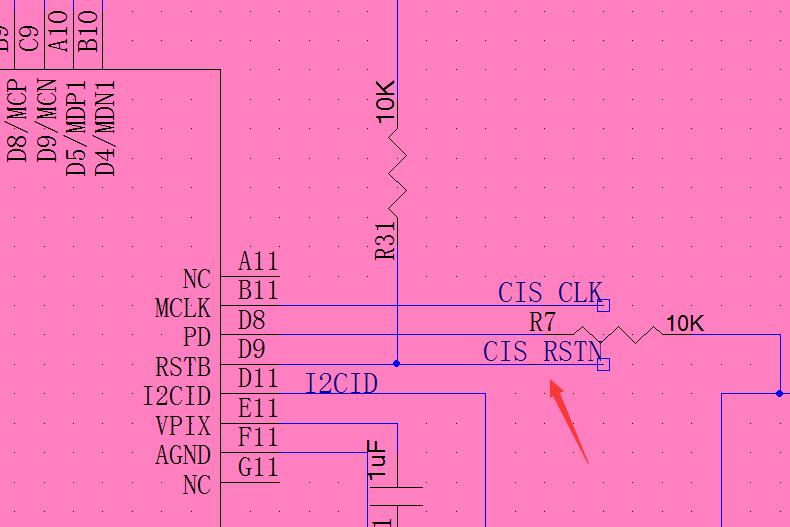

3：检查对比方案商的OK图纸发现D9-RSTB接线错误，应该是接0.1UF的电容到地

修改之后依然是没有出图

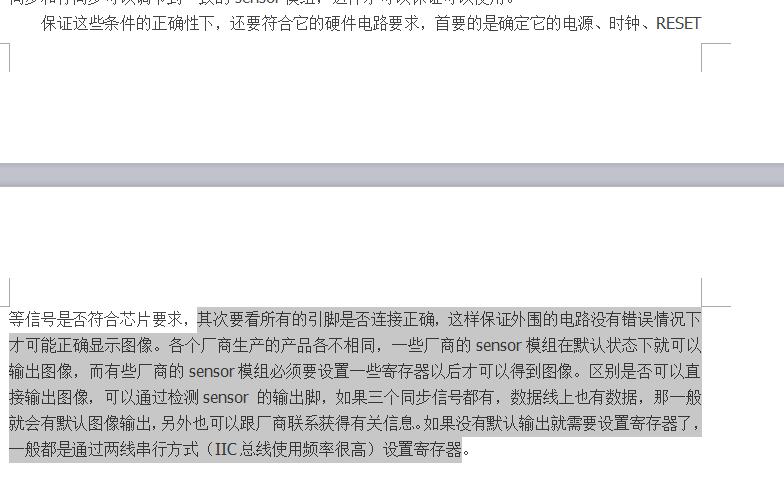

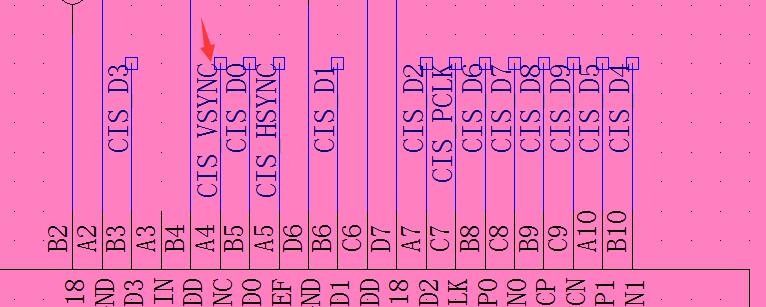

4：继续测量sensor0V2735的C7-PCLK,B11-CIS MCLK,帧同步信号CIS-VSYNC和行同步信号HSYNC信号以及DATA数据线上的信号，发现都有信号输出，所以判断是sensor或者主控的寄存器配置问题

同时注意HSYNC是输出端口，若主控没有工作则没有输出。测量之后发现确实没有信号，判断应该是主控工作不正常（有时钟PCLK,MCLK,D数据,说明主控和sensor通信了，但是没有出图像应该还是某个寄存器配置的问题）。另外还要注意A3信号FSIN是帧同步信号，此处是否为悬空？待明天验证。

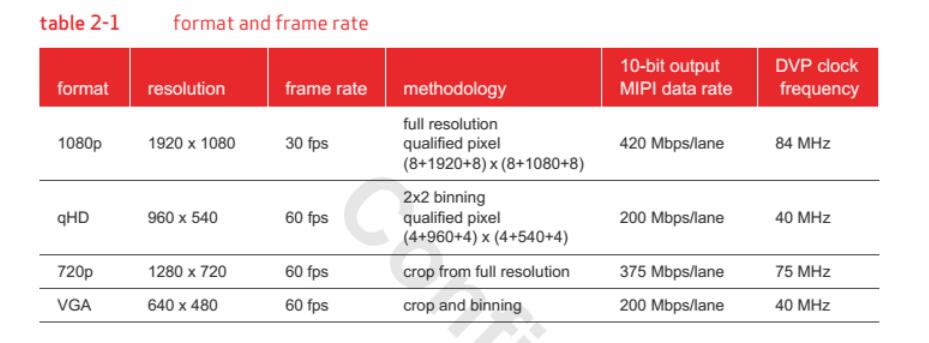

目前测试PCLK有74M的时钟，那么说明sensor发出的为1290x720P60的分辨率配置，说明sensor配置成功。



明天将继续配合软件来调试。

 今天继续调试了这块样板，依然是主控无法输出，之后换掉主控IC之后工作正常。

经过测试其他几块样板也能出图，因此程序也么有问题，只是刚好只测试了之前那块有问题的。

以后遇到sensor有工作MCLK,PCLK,V,H信号正常的情况下但是主控没有输出的情况可以判断是主控的问题。
