STM32——获取Flash学习的空间占用

　　这段时间使用STM32F103C8T6芯片做项目，要使用芯片中的Flash存储用户信息，其Flash有128K Bytes（其中64KB还是未检测，但是可用的），很大一部分用于存储程序代码以及相关的变量等，剩下的可以作为断电保存数据的存储，要知道什么位置可用，需要知道代码的所占用的空间大小。

　　烧写到单片机所占用的空间，可以看编译结果的中的Program Size项获取，之前对Keil编辑后的Program Size比较困惑，它们代表了些什么，这回有了了解。

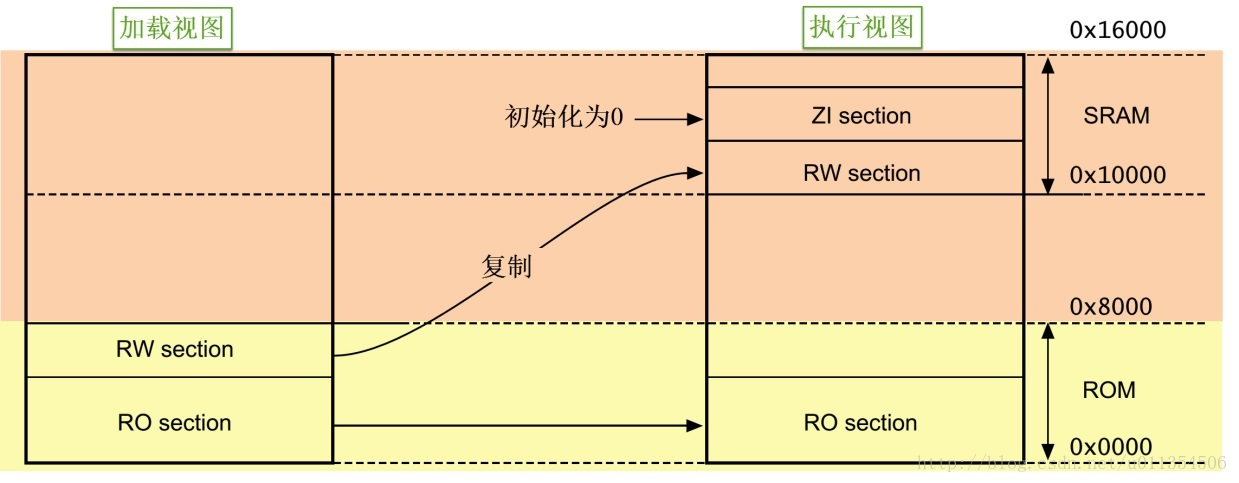

图1 存储模式示意

• Code

代码占用空间，占用Flash空间；

• RO-data (Read Only)

只读常量，如const类型的常量，也占用Flash空间；

• RW-data (Read Write)

可读写数据，一般是全局变量，先要保存在Flash中，初始化后，再由Flash拷贝到RAM，占用Flash空间和RAM空间；

• ZI-data

栈空间(Stack)及堆空间(Heap)所需的空间，申请的内存空间用于局部变量进行堆栈处理，只占RAM空间。

举例：

　　Program Size: Code=22640 RO-data=2856 RW-data=1280 ZI-data=3464 （单位：字节）

　　Flash size：Code + RO-data + RW-data=22640+2856+1280=26776字节；

　　RAM size：RW-data + ZI-data=1280+3464=4744字节；

　　知道了这些后，就可以合理安排Flash的空间了。
