本文详细介绍了一个包含三台服务器和Windows客户端的集群环境搭建过程。从拓扑图展示开始，逐步介绍硬件环境设置，包括各服务器的主机名、IP地址、服务及备注。深入讲解了虚拟磁盘创建、故障转移群集服务部署、网络配置、域服务安装、节点加入域环境、RAID-5设置、ISCSI安装、第二块网卡添加、虚拟网络磁盘创建、故障转移集群服务添加、服务配置、DTC配置、SQL故障转移创建等步骤。
一、拓扑图
二、硬件环境
三台服务器 + windows客户端
| 主机名称 | IP地址 | 服务 | 备注 |
| dc.imnc.cn | 192.168.106.100 | LDAP,DNS raid5 | 虚拟磁盘 3个 |
| n1.imnc.cn | 192.168.106.101 | web | iis 故障转移 |
| 10.10.10.1 |
| 心跳网卡 | |
| n2.imnc.cn | 192.168.106.102 | web | iis 故障转移 |
| 10.10.10.2 |
| 心跳网卡 in | |
| cluster.imnc.cn | 192.168.106.240 | 故障转移群集 | 集群地址 |
| www.imnc.cn | 192.168.106.200 | web 主服务器 | 集群服务故障转移 |
| Sqlserver.imnc.cn | 192.168.106.210 | MSDTC | 分布式事务协调器 |
| sql.imnc.cn | 192.168.106.220 | Sql | 集群服务故障转移 |
四、部署步骤
1.检查虚拟机的SID（重新封装 sysprep） ，计算机名称，MAC地址/IP地址；虚拟机安装vmware tools；为方便实验关闭每台虚拟机的防火墙
2.修改IP地址（dc）
修改IP地址（n1）

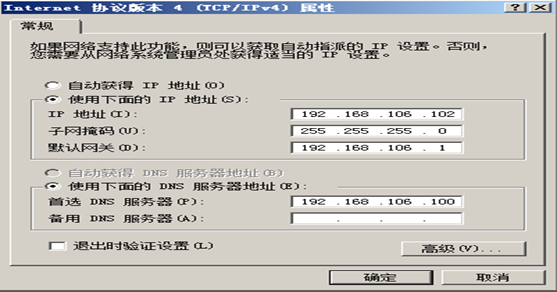

修改IP地址（n2）

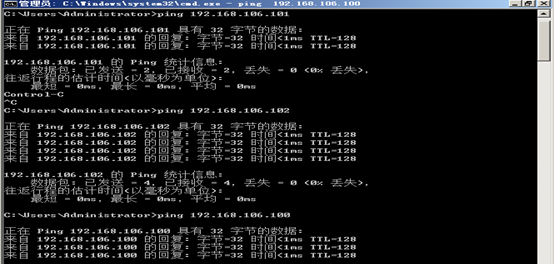

测试网络是否连通（其他俩个节点同理）

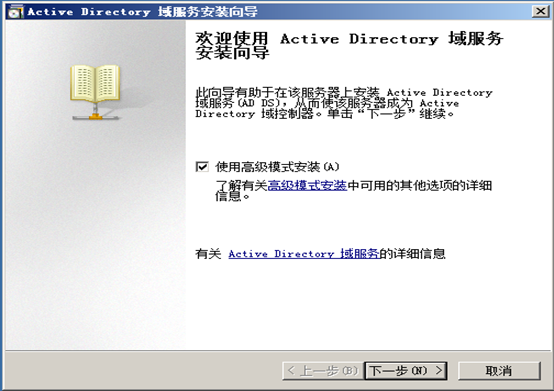

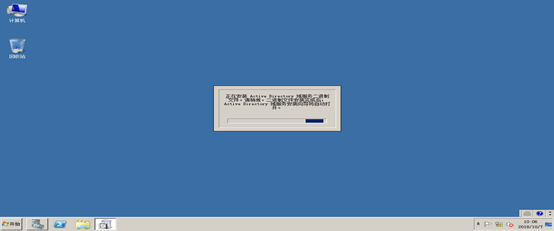

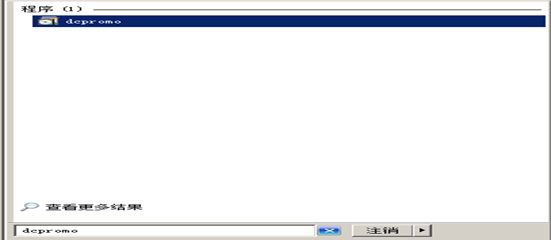

3.在dc上安装AD域服务

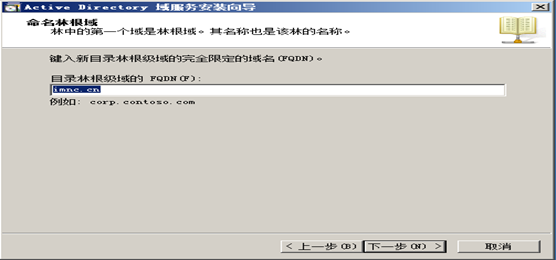

创建域名imnc.cn

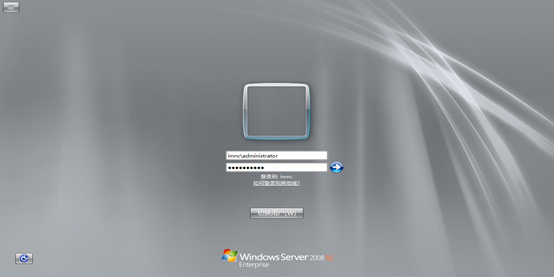

点击下一步直到完成，重启dc。域用户登录

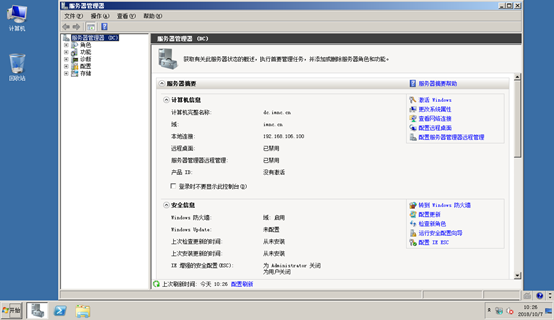

DC域控信息
4.将每个节点加入到dc域环境下

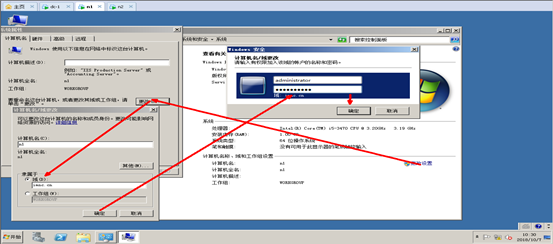

N1（192.168.106.101）

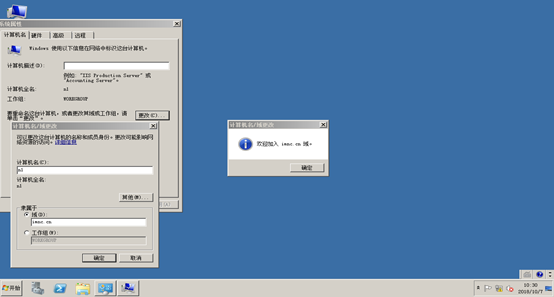

加入dc.imnc.cn域成功

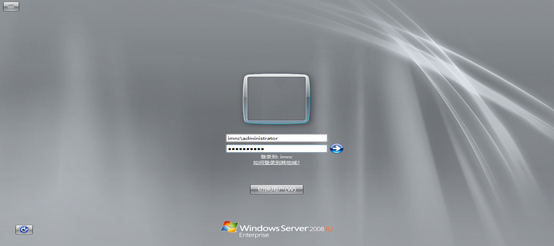

重启计算机，用域用户登录

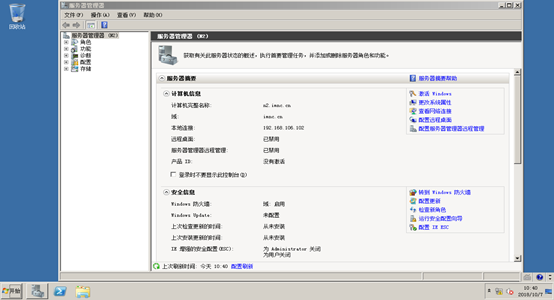

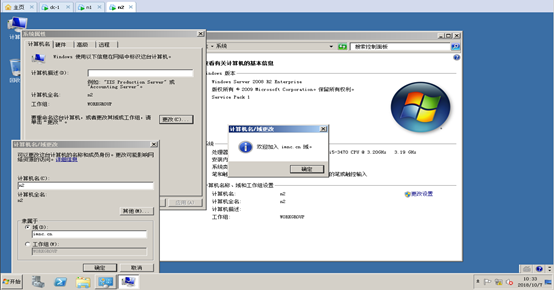

N2（192.168.106.102）加入dc域步骤同N1相同

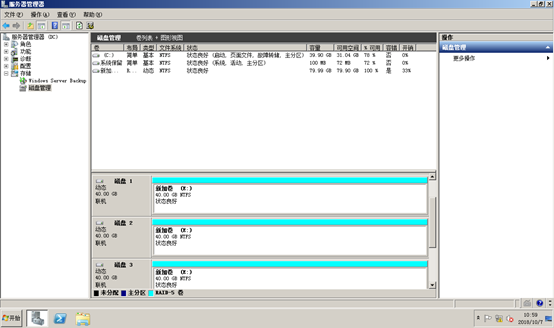

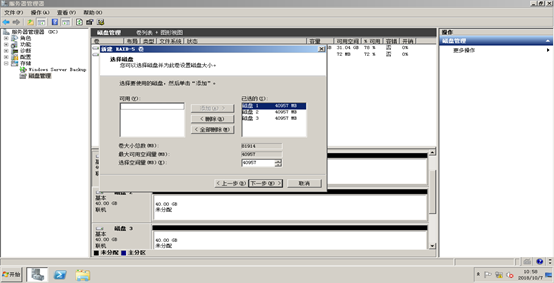

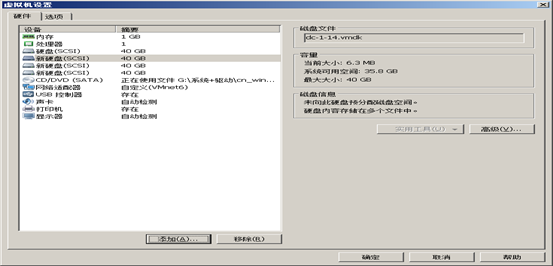

5.在DC中添加硬盘，做成Raid-5

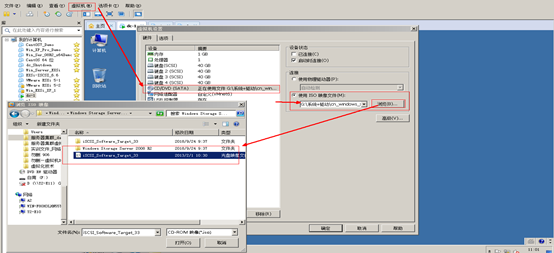

6.在DC中添加镜像和安装ISCSI

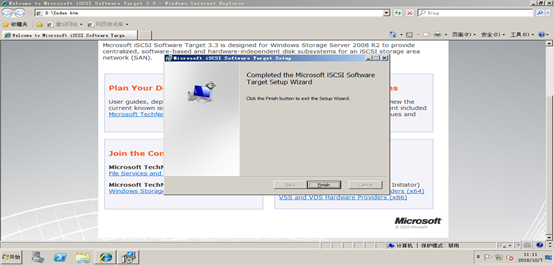

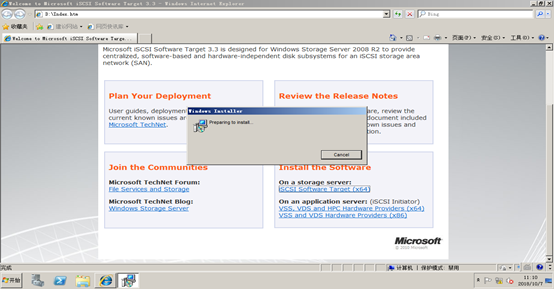

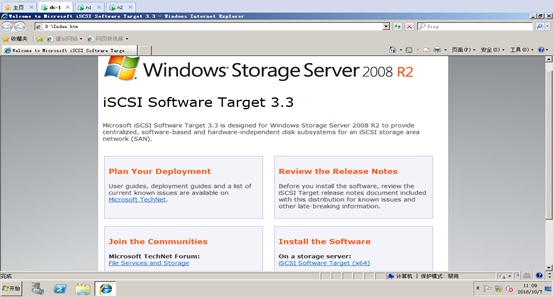

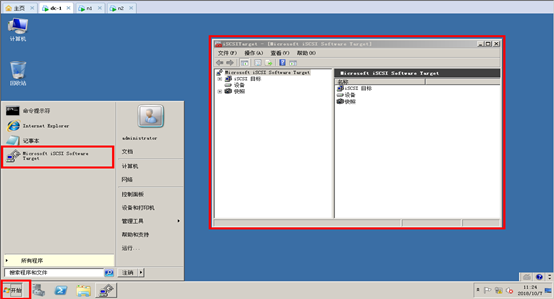

安装ISCSI

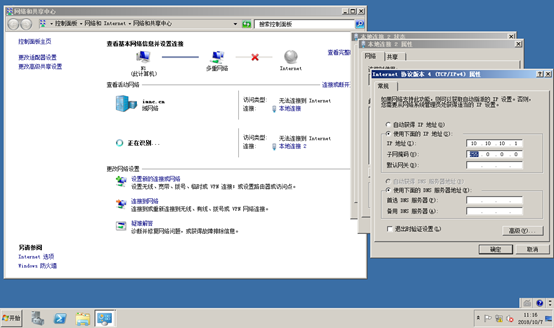

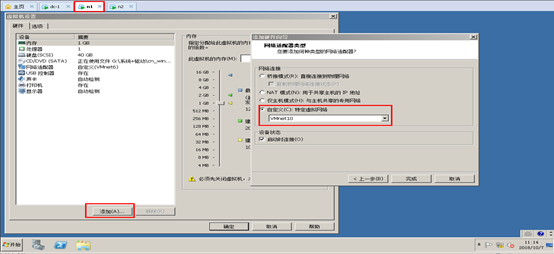

7.在N1和N2上添加第二块网卡
N1——IP 10.10.10.1

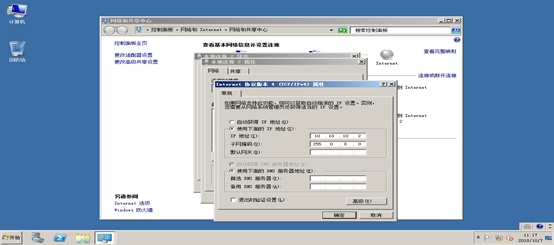

N2——IP 10.10.10.2

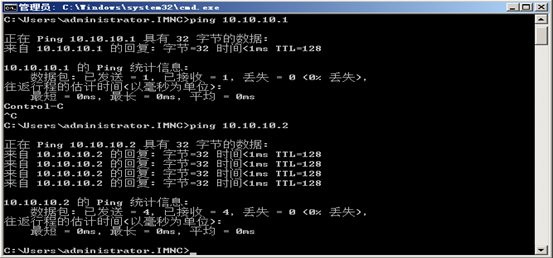

测试N1和N2第二块网络连接
8.创建虚拟网络磁盘

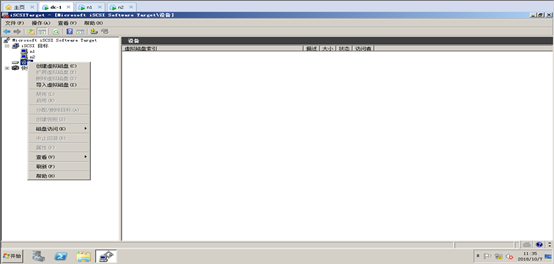

DC主机上创建虚拟网络磁盘

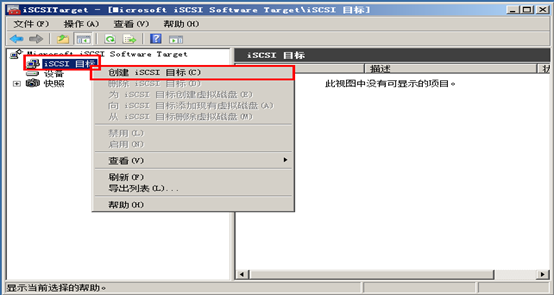

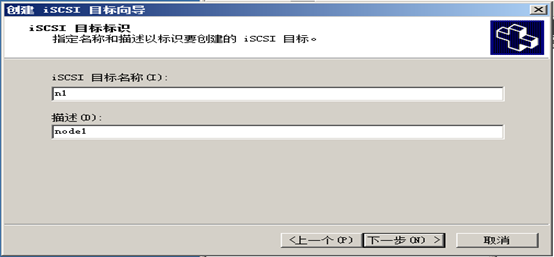

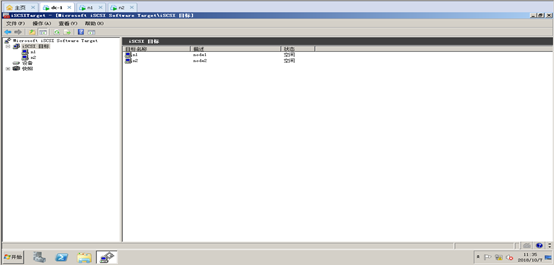

创建iscsi目标

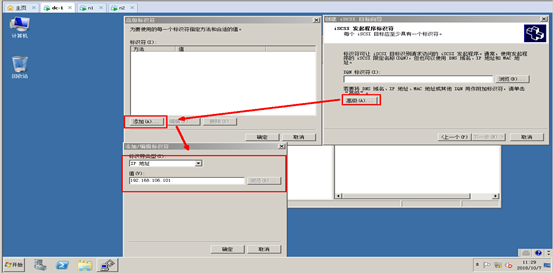

通过IP来查找N1

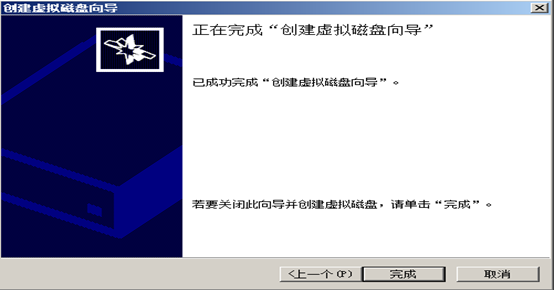

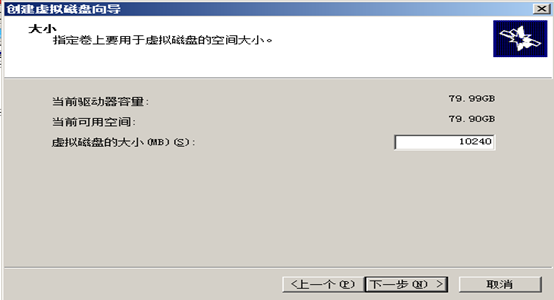

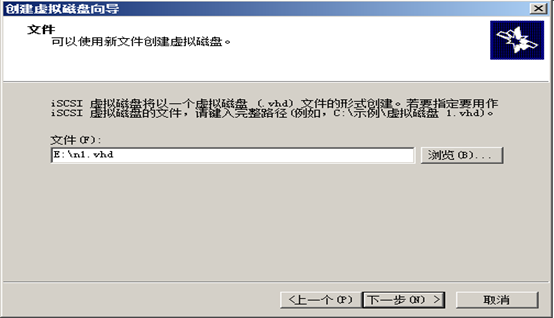

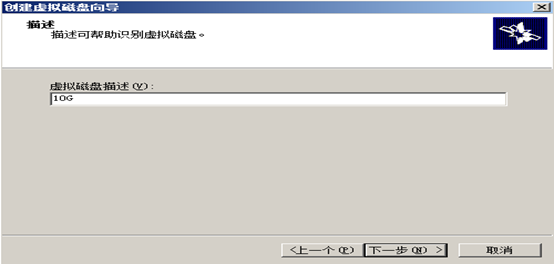

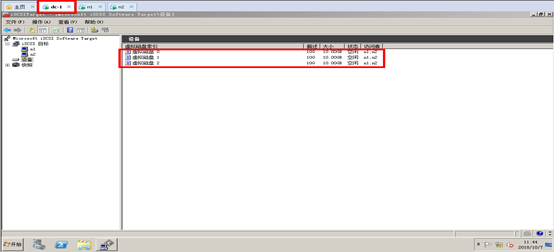

创建虚拟磁盘

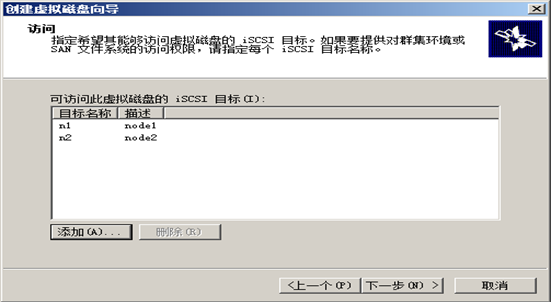

创建虚拟磁盘访问目标，添加N1和N2俩个节点
同理添加SQL.vhd（10G）和Web.vhd（10G）
测试虚拟网络磁盘

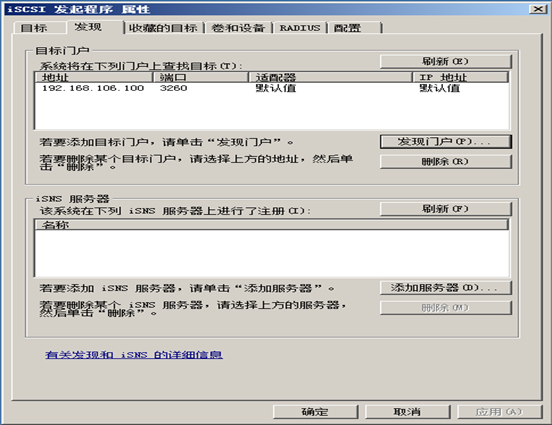

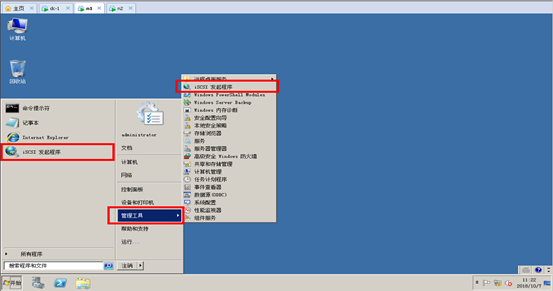

N1测试连接DC上虚拟网络磁盘（N2同理）

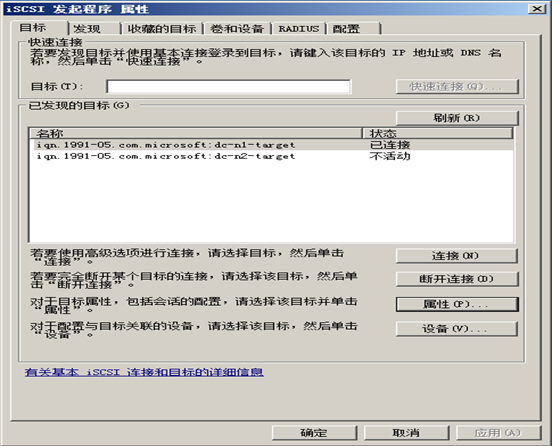

测试连接成功（N2同理）

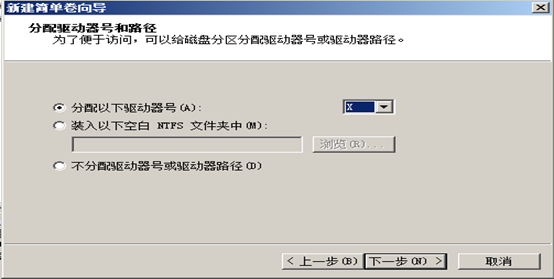

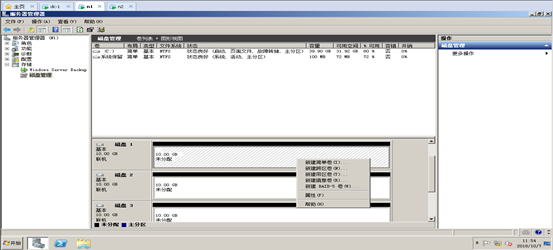

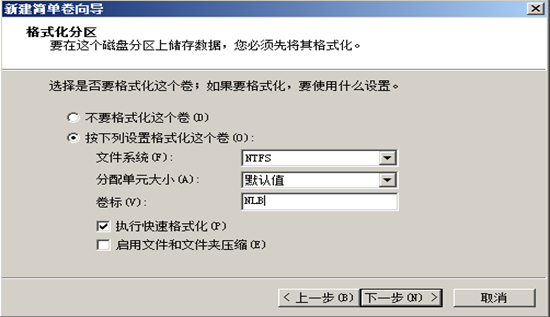

在N1中挂载虚拟网络磁盘（N2同理）

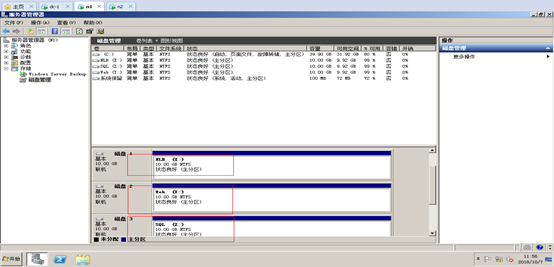

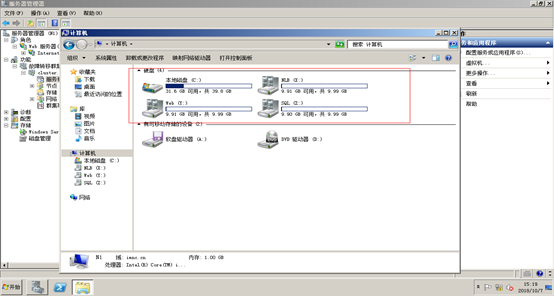

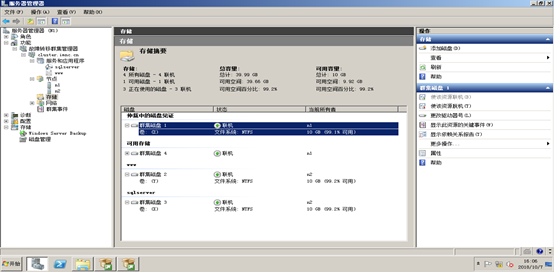

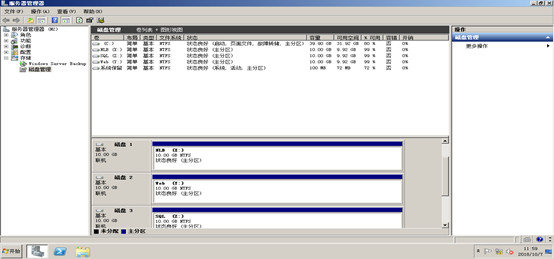

N1中挂载虚拟网络磁盘情况
N2中挂载虚拟网络磁盘情况
9．在N1中添加故障转移集群服务

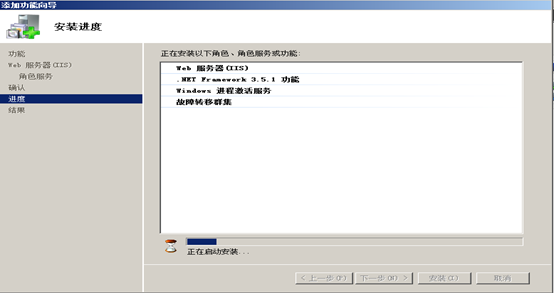

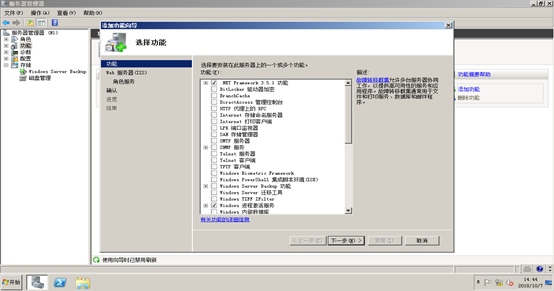

在N1中-添加功能-.NET Framework3.5 和故障转移群集（N2同理）
在N1和N2完成后（都已添加故障转移群集）

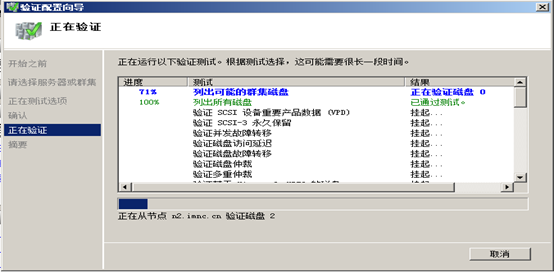

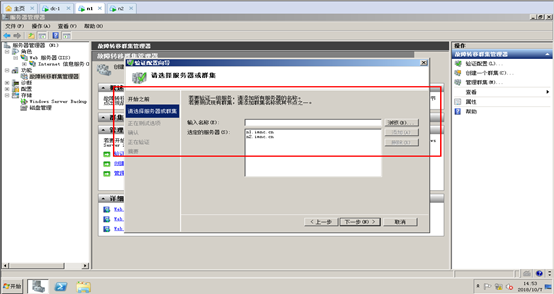

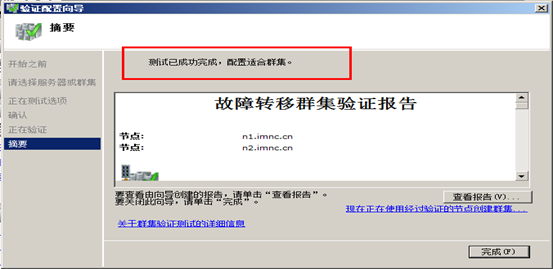

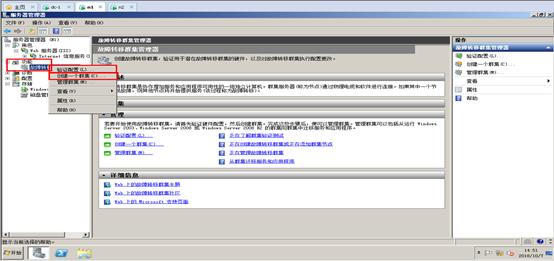

在N1中验证配置

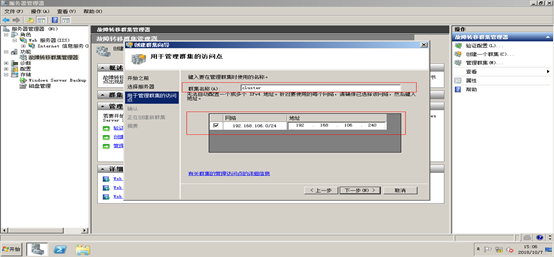

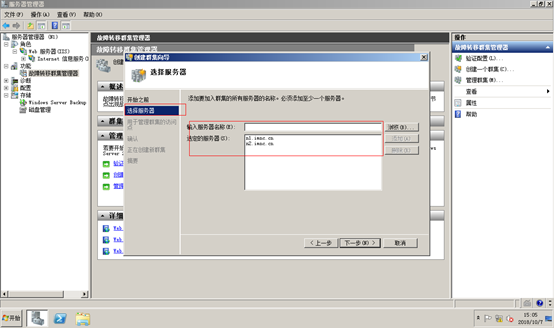

测试成功，创建群集

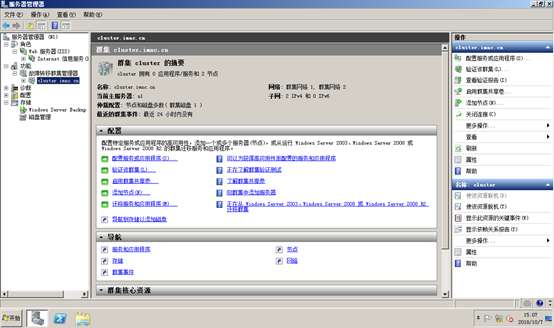

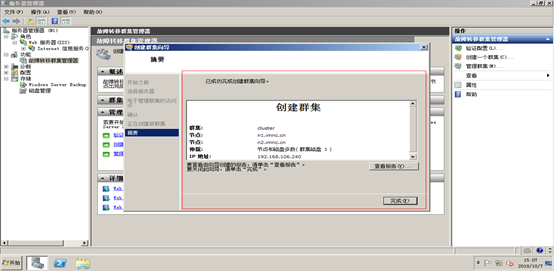

群集Cluster创建成功

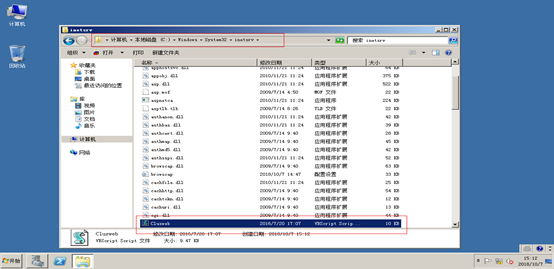

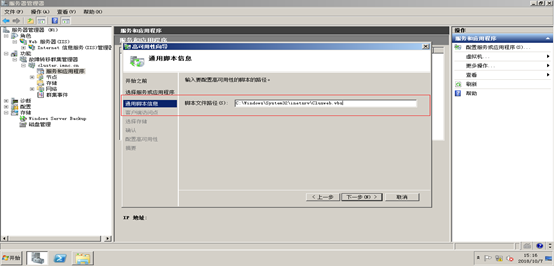

将指定脚本文件放到指定路径下

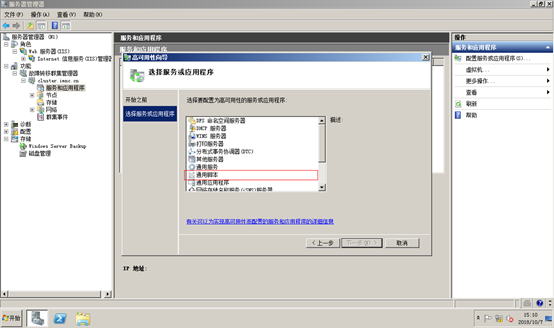

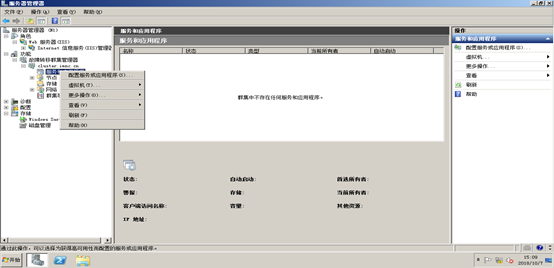

在群集中配置服务

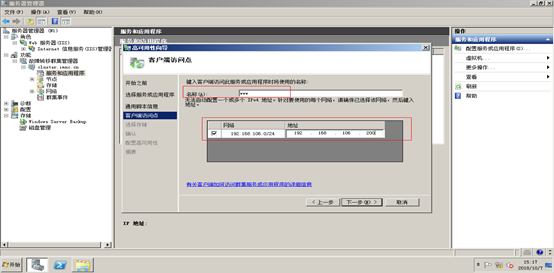

指定服务名称为：WWW

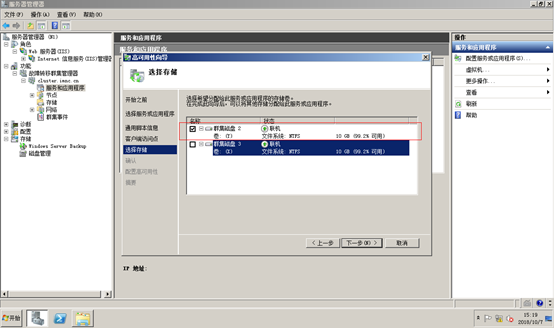

根据前面分配虚拟磁盘是Web盘存放www内容

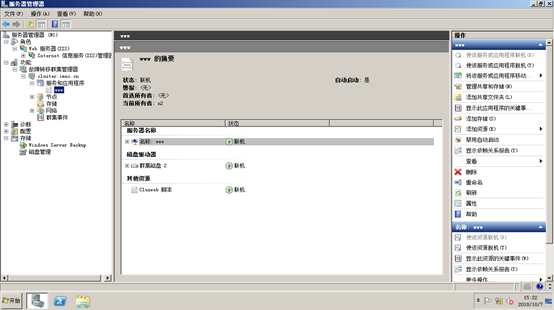

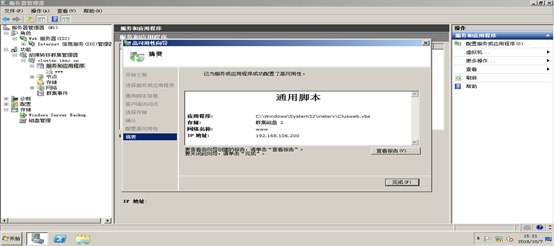

脚本服务创建成功

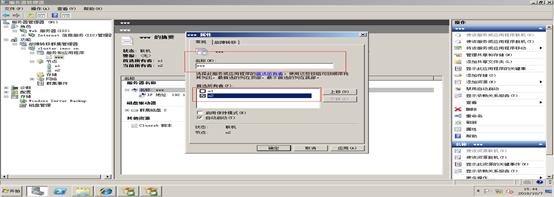

测试www服务—node1

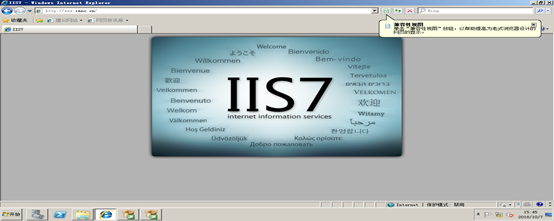

访问www.imnc.cn成功

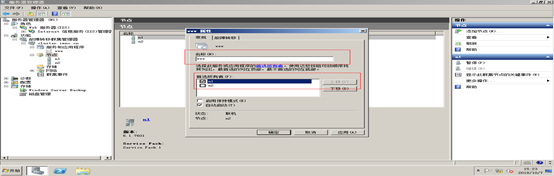

测试www服务—node2

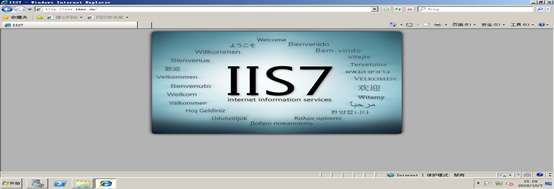

访问www.imnc.cn成功（www故障转移成功）

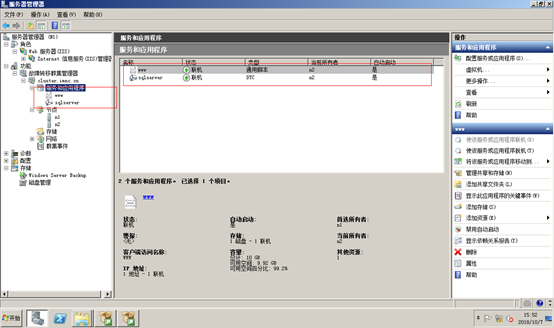

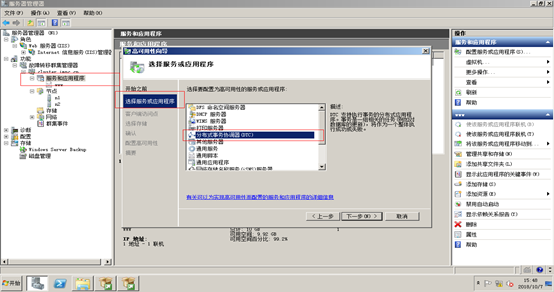

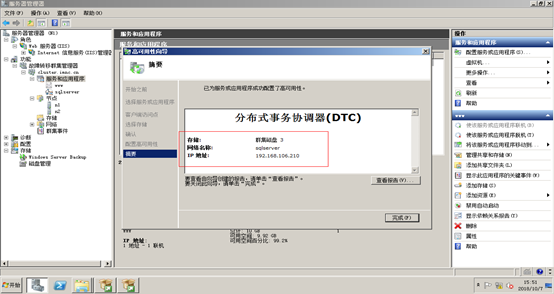

配置分布式事物协调器DTC
将磁盘NLB作为DTC的存储
10.创建SQL故障转移

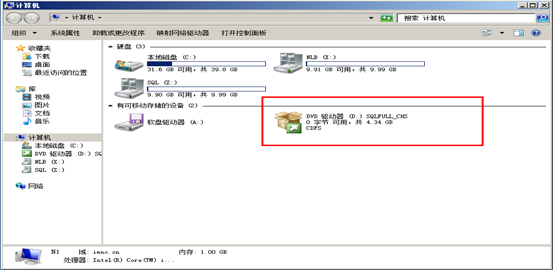

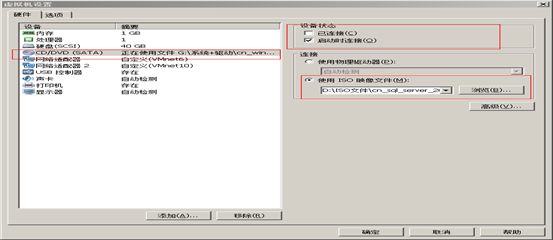

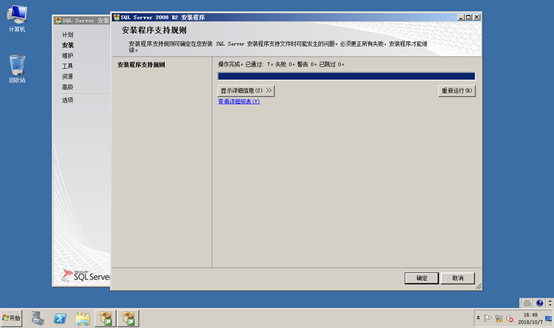

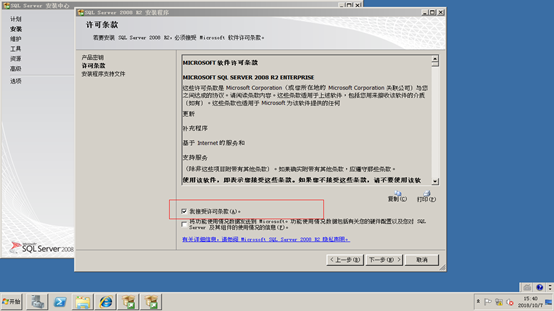

在N1中添加SQL2008R2镜像文件

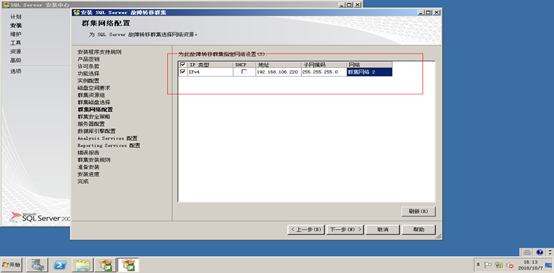

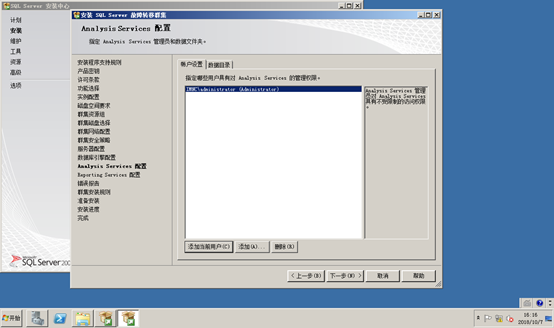

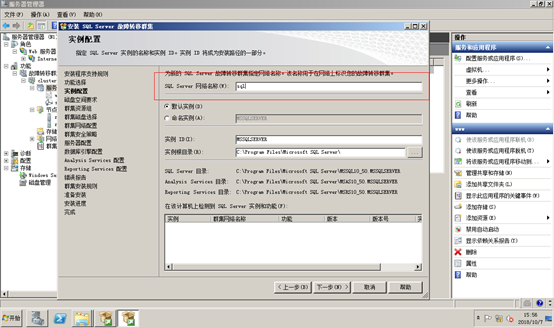

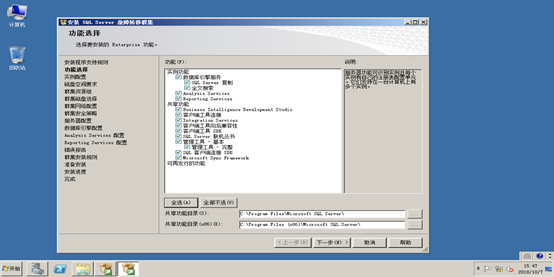

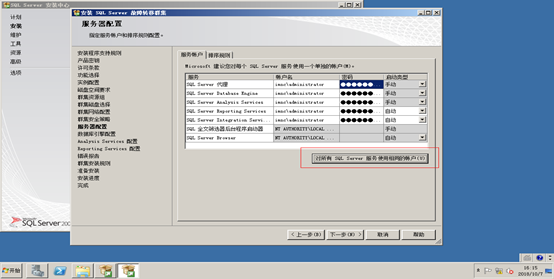

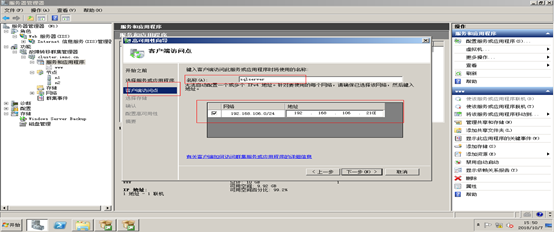

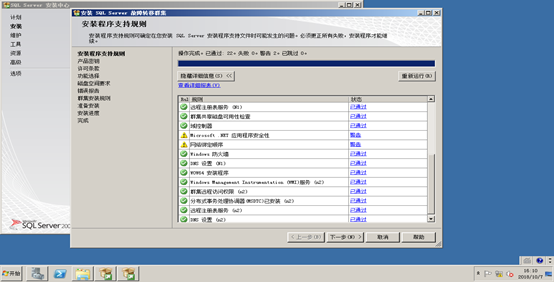

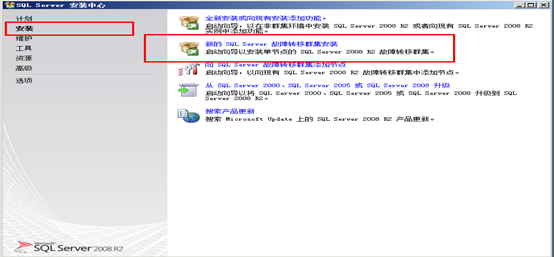

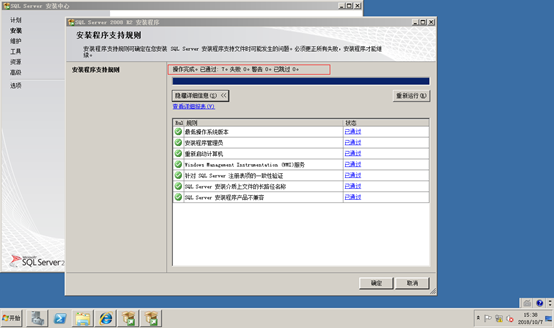

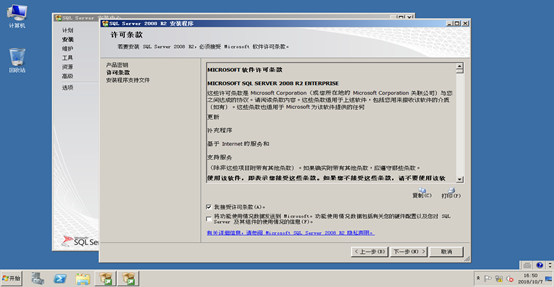

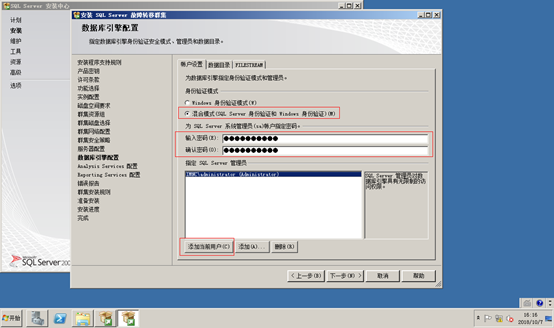

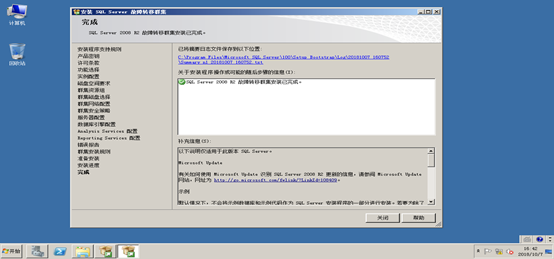

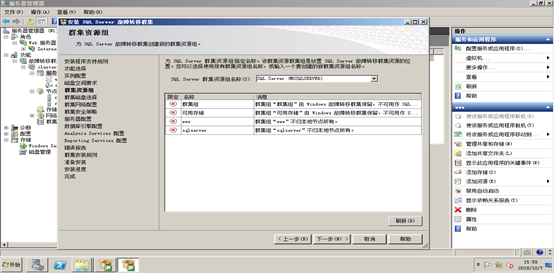

选择安装新的SQL Server故障转移群集安装

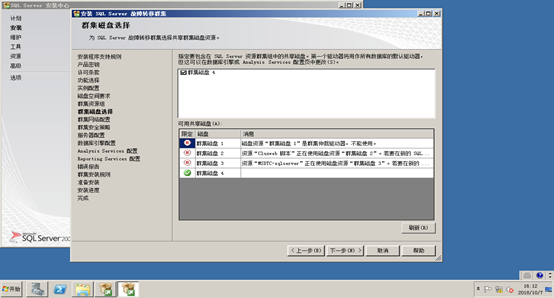

新添加一块磁盘sqlserver（w）

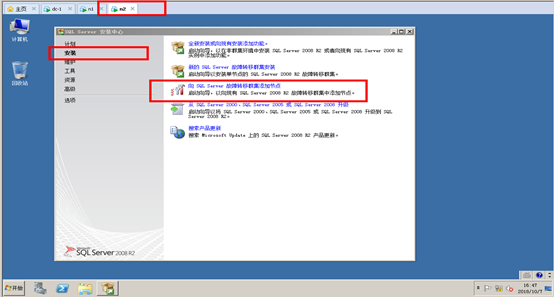

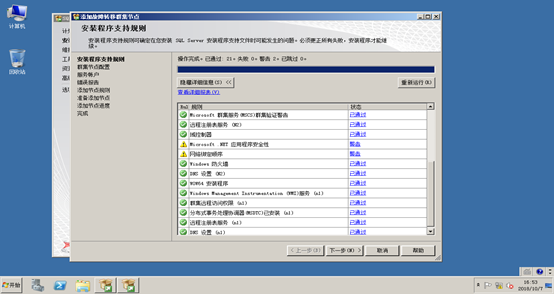

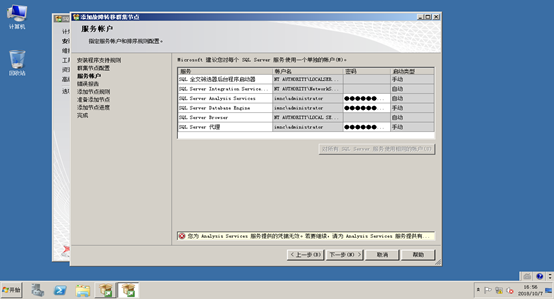

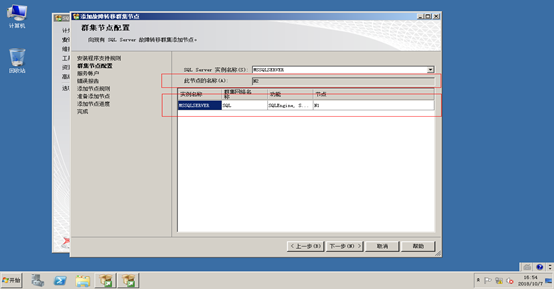

在N2上添加，向SQL Server中添加新的节点

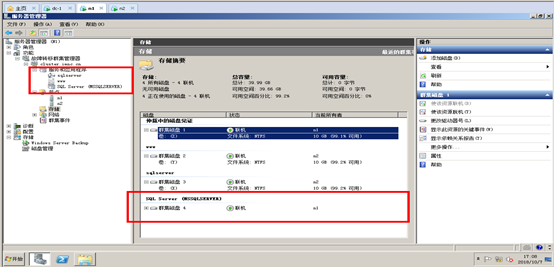

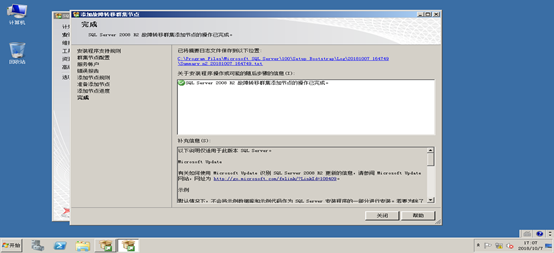

添加新节点成功

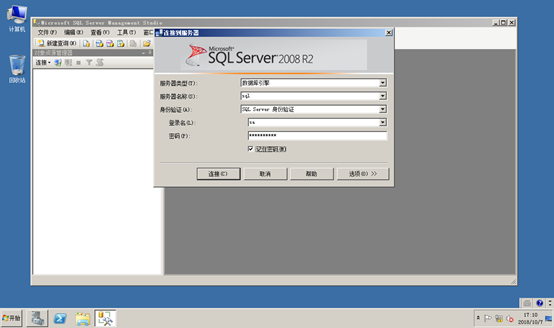

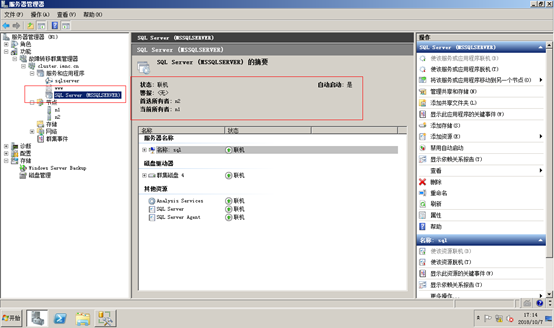

测试SQL 故障转移

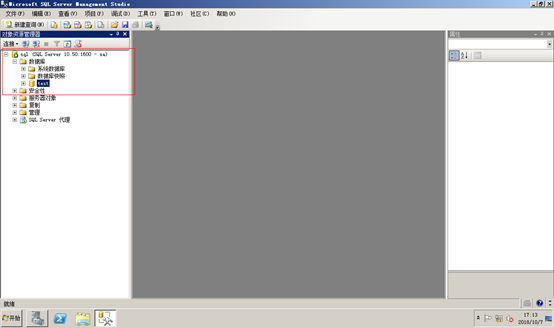

SQL故障转移测试成功
