数码管显示原理

我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。

所谓的八段就是指数码管里有八个小LED发光二极管，通过控制不同的LED的亮灭来显示出不同的字形。

数码管又分为共阴极和共阳极两种类型，其实共阴极就是将八个LED的阴极连在一起，让其接地，这样给任何一个LED的另一端高电平，它便能点亮。

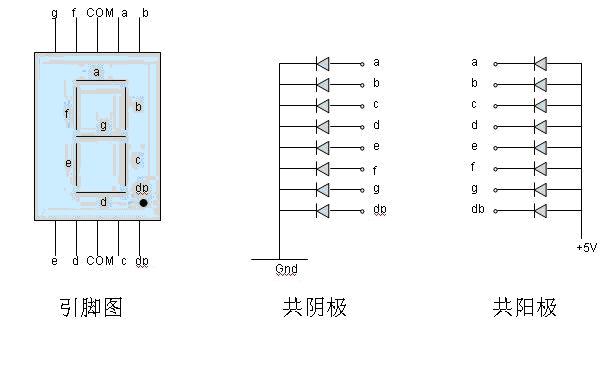

而共阳极就是将八个LED的阳极连在一起。其原理图如下。

其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正5伏电源。

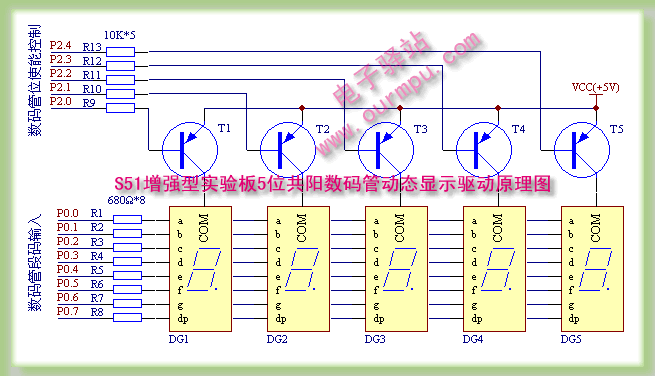

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。

可以看出两个编码的各位正好相反。如下图。

共阳极的数码管0~f的段编码是这样的：
unsigned char code table[]={ //共阳极0~f数码管编码
0xc0,0xf9,0xa4,0xb0,//0~3
0x99,0x92,0x82,0xf8,//4~7
0x80,0x90,0x88,0x83,//8~b
0xc6,0xa1,0x86,0x8e //c~f
};

共阴极的数码管0~f的段编码是这样的：
unsigned char code table[]={//共阴极0~f数码管编码
0x3f,0x06,0x5b,0x4f,    //0~3
0x66,0x6d,0x7d,0x07,    //4~7
0x7f,0x6f,0x77,0x7c,    //8~b
0x39,0x5e,0x79,0x71    //c~f
};
