本文介绍了如何在vsim环境下，通过VHDL代码配置和修改modelsim.ini文件，实现仿真输出fsdb格式的波形文件。详细步骤包括在testbench中添加fsdbDumpfile和fsdbDumpvars命令，修改modelsim.ini添加Veriuser设置，创建do文件并指定novas_fli.so库路径，最后运行仿真得到tb.fsdb文件。
vsim(modelsim)仿真VHDL输出fsdb格式文件
1、Dump准备

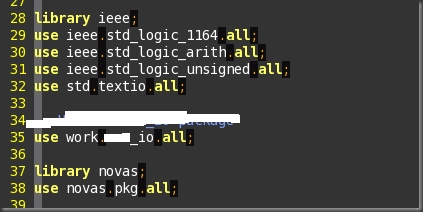

(1) 将下列设置放到顶层testbench tb.vhd文件中[注意放置的位置:关系如图]
library novas;
use novas.pkg.all;
process
begin
fsdbDumpfile("counter.fsdb");
fsdbDumpvars(0, "counter_tb");
wait;
end process;
--0表示dump的模块层，“counter_tb”表示第0层模块名
并不相连，编译使用不同的[vlib work]
