（一）如何用代码划VLAN？

废话不多说准备好以上工具即可

步骤一：先给交换机通电开机，插上网线转9针串口线连接电脑，如果电脑COM1口被占用需找一根USB转串口线(安装对应驱动：因为部分电脑不支持该驱动需另外安装，可从商家获取，或者安装驱动精灵联网自动获取安装)。

步骤二：右击计算机（我的电脑、这台电脑），顺序为（1、管理，2、设备管理器，3、端口号，默认为COM1，不对需找到对应的端口号既可以。）

步骤三：打开SecureCRT软件，顺序如下图（1、快速连接；2、协议：Serial，端口：COM1、波特率：9600、数据位：8、奇偶校验：None、停止位：1；3、流控（RTS/CTS：去勾）；四、保存对话方便下次连接；五、连接即可）

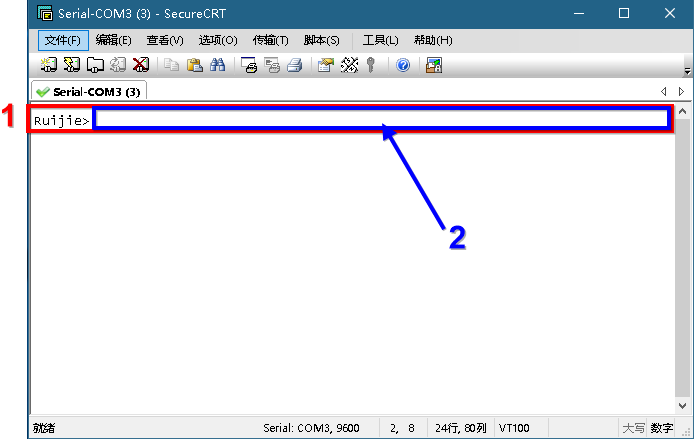

步骤四：交换机开机完成出现，Jan 1 00:00:19 1970: %SYS-5-START: System started，按一下回车出现：RuiJie>，复制代码。

步骤五：（这里演示100M交换机跟1000M交换机命令代码）

en　　 //进入用户模式

conf t　　 //进入全剧模式

vlan 101　　 //划VLAN101

exit　　 //退出，划VLAN101

vlan 102　　 //划VLAN102

exit　　 //退出，划VLAN102---------------------------------------直到116为止

vlan 116 //划VLAN结束为止VLAN116

exit　　 //退出，划VLAN---------------------------------------VLAN116

interface fastEthernet/gigabitEthernet 0/2 //进入接口类型为fastethernet（百兆）/gigabitEthernet（千兆），0号槽口中2号端口的配置状态

switch mode access //强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式

switch access vlan 101 //端口在access的工作模式下允许某个VLAN101通过

exit　　 //退出2号端口

interface fastEthernet/gigabitEthernet 0/3 //进入接口类型为fastethernet（百兆）/gigabitEthernet（千兆），0号槽口中3号端口的配置状态

switch mode access //强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式

switch access vlan 102 //端口在access的工作模式下允许某个VLAN102通过

exit　　 //退出3号端口

interface fastEthernet/gigabitEthernet 0/17 //进入接口类型为fastethernet（百兆）/gigabitEthernet（千兆），0号槽口中17号端口的配置状态

switch mode access //强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式

switch access vlan 116 //端口在access的工作模式下允许某个VLAN102通过

exit　　 //退出17号端口

interface fastEthernet 0/1 //进入接口类型为fastethernet（百兆）/gigabitEthernet（千兆），0号槽口中1号端口的配置状态

switch mode trunk //强制1号接口成为Trunk接口

switch trunk allowed vlan 101,102,103,......,116 //接口Fa/Ga（百兆/千兆）0/1接口下，只允许vlan 101,102,103,......,116的数据通过，其它所有vlan数据均不允许从该端口通过

exit //退出全局模式

exit //退出用户模式

wr //保存
