本文详细介绍了如何利用S7-1200CPU的IO共享设备功能，实现两个PROFINET IO控制系统之间的数据交换，无需额外PN耦合器。步骤包括设备选择、配置IO共享设备、IO控制器设置和数据交换程序的编写。通过组态IP地址、导出GSD文件、添加IO设备和配置传输区，实现了不同控制器之间的数据交互。
本文作者：技成曾鑫老师
一、导读

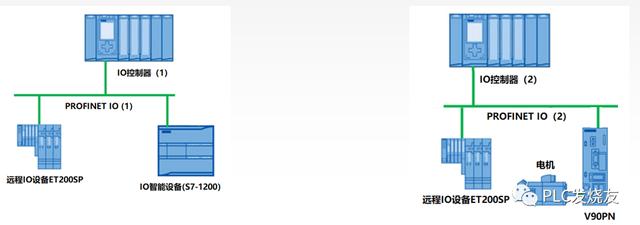

假设有两个PROFINETIO控制系统，每个PROFINET IO控制系统下各带有相应的IO设备，如下图所示：
若此时要求两个IO系统之间可进行数据交换，在不增加PN耦合器的情况下如何进行时间呢？其实我们可利用S7-1200CPU的IO共享设备的功能来组成如下图所示的网络，来实现两个IO系统之间的数据交换(这里要求S7-1200的CPU版本需要V4.2以上版本)。
二、实验设备选择
本示例中选择一台S7-1500和一台S7-1500T的CPU作为IO控制器，一个S7-1200CPU作为IO共享设备来为大家说明S7-1200如何配置为共享设备。此处需要注意因两个控制器都需要与S7-1200CPU进行连接，所以这三个设备的IP地址需要配置为在同一网段，这里面我们把S7-1200CPU的IP地址设置为192.168.0.144.另外两个控制器
